20
11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Изготовитель гарантирует работу кабеля нагревательного Profi Roll
в течение срока, определяемого гарантийными обязательствами,
приведенными в приложенном к нему паспорту.
Предприятие-изготовитель обязуется выполнить гарантийный ре-
монт кабеля нагревательного в случае выполнения всех требова-
ний по установке и эксплуатации, по предъявлении заполненного
Гарантийного сертификата и Плана помещения с указанием распо-
ложения терморегулятора, кабеля нагревательного, соединитель-
ных и концевых муфт и датчика температуры пола. Гарантийному
ремонту не подлежат изделия с дефектами, возникшими в резуль-
тате механических повреждений или неправильного подключения
и эксплуатации кабеля нагревательного.
Срок службы кабелей нагревательных составляет не менее 60 лет
при соблюдении условий монтажа, эксплуатации и хранения.
ИЗГОТОВИТЕЛЬ: ООО «Завод ССТ ТП»
141008, Россия, Московская область, г. Мытищи,
Проектируемый пр-д 5274, стр. 7, тел./факс: (495) 728-80-80
ГАРАНТИЙНАЯ СЛУЖБА:
141008, Россия, Московская область, г. Мытищи, Проектируемый
пр-д 5274, стр. 7, тел./факс: (495) 728-80-80, garant@sst.ru
Адреса и телефоны сервисных центров в других регионах уточняйте
на сайте www.teploluxe.ru
Условные обозначения:
Кабель
нагревательный
Трубка датчика
температуры
Соединительная
муфта
Терморегулятор
Датчик температуры
Концевая муфта
5
Перед тем, как начать установку, еще раз убедитесь, что марка нагре-
вательного кабеля и обогреваемая площадь соответствуют необходи-
миому типу обогрева. Удельная мощность обогрева должна составлять
150 Вт/м
2
для комфортного обогрева пола, и 180 Вт/м
2
– для основного
обогрева помещения.

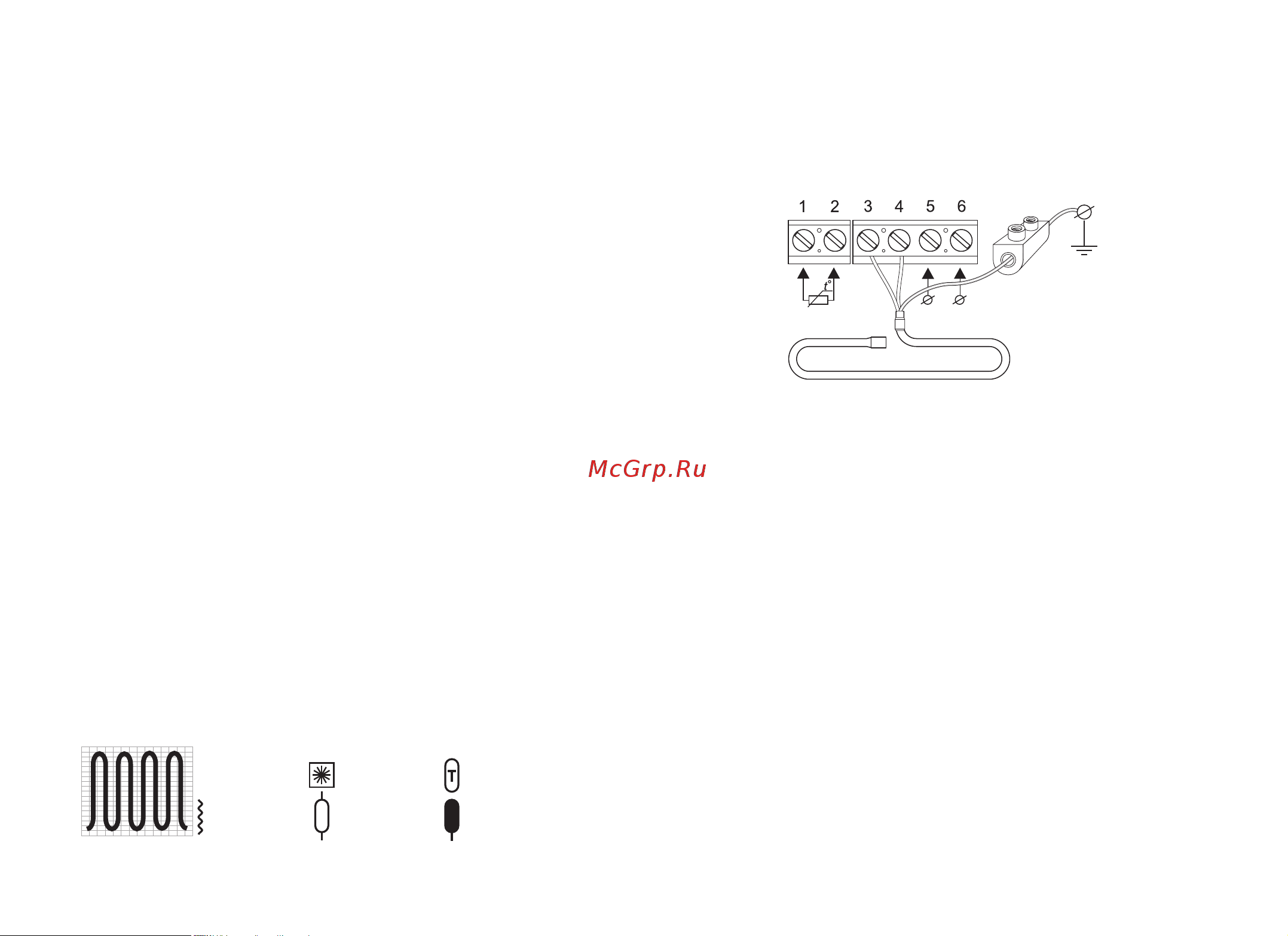

Схема подключения двужильного нагревательного кабеля Profi Roll
В комплектах «Теплолюкс» Profi Roll используются двухжильные на-
гревательные кабели.
При подключении кабеля обратите внимание на цвета изоляции
жил установочных проводов, где желто-зеленый провод – заземле-
ние или «ноль», коричневый, синий – «нагрузка».
Для терморегуляторов «Теплолюкс» датчик температуры подключа-
ется к клеммам 1 и 2; напряжение питания (переменное 220 В) по-
дается на клеммы 5 и 6, причем фаза (определяемая индикатором) –
на клемму 6, а ноль – на клемму 5; выводы нагревательной секции
подключаются к терморегуляторам следующим образом:
• Жила в изоляции коричневого цвета подключается к клемме 3.
• Жила в изоляции синего цвета подключается к клемме 4.
• Вывод экрана (жила в изоляции желто-зеленого цвета) необходи-
мо подключить к заземляющему контуру здания.
ВАЖНО!
Подробные схемы подключения нагревательных кабелей к сети
(220 В) приведены в инструкциях по установке терморегуляторов.
датчик
температуры
Двухжильный нагревательный кабель
нуль фаза
220 В
внешний
клеммный
контакт
проводник
заземления
сети
