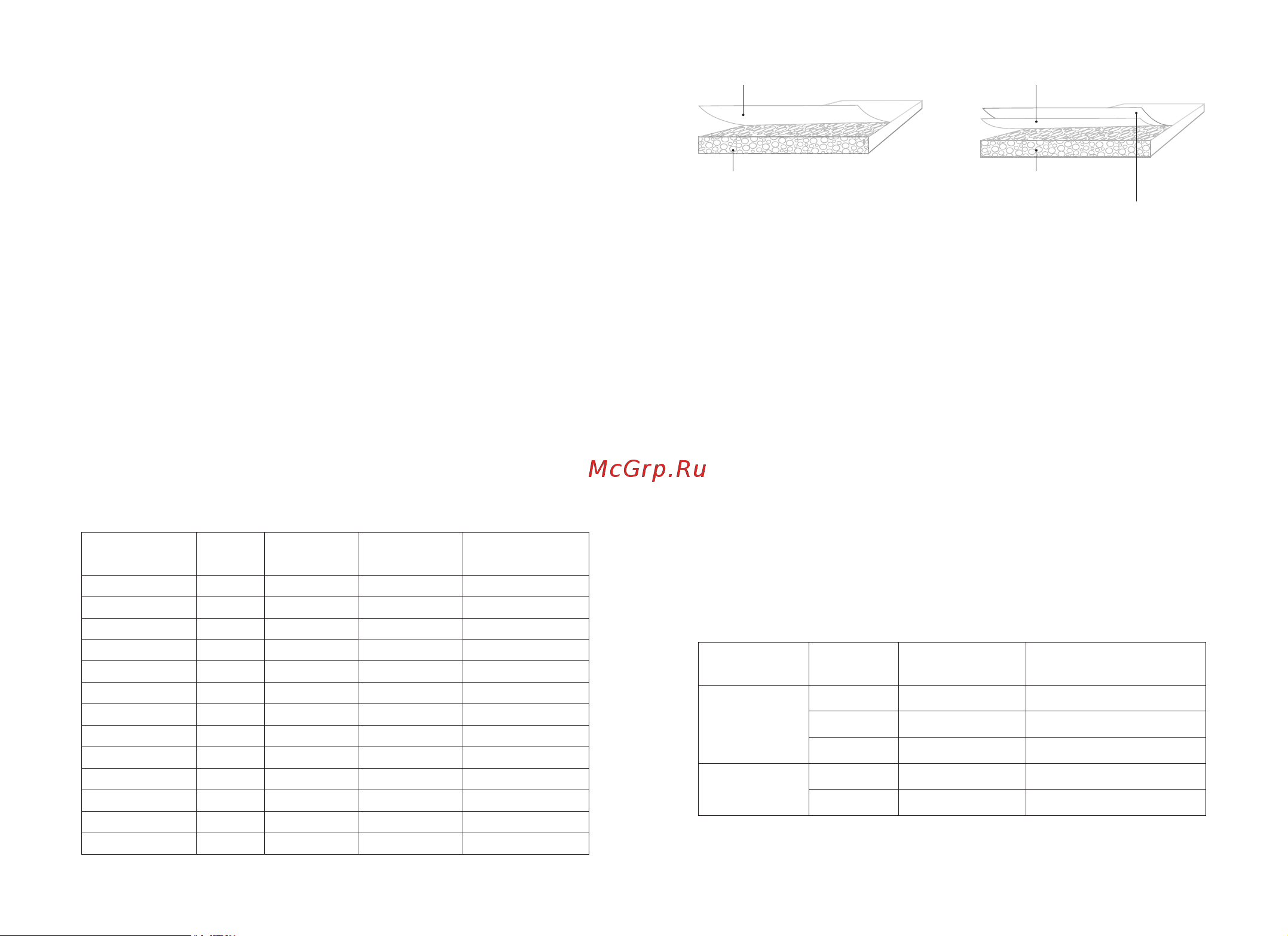

Теплолюкс ProfiRoll-900 (2206150) [7/12] Перед монтажом
![Теплолюкс ProfiRoll-900 (2206150) [7/12] Перед монтажом](/views2/1879163/page7/bg7.png)
18
7.10. Запрещается подвергать каким-либо механическим воздей-
ствиям поверхность пола, под которой установлены нагреватель-
ные кабели.
7.11. При нарушении какого-либо из перечисленных требований из-
готовитель снимает с себя гарантийные обязательства.
8. УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
8.1. Кабели должны быть упакованы в индивидуальную упаковку,
не допускающую продольного и поперечного сдавливания. Упа-
кованные кабели допускается транспортировать в универсальных
контейнерах и в картонных коробках. При железнодорожных пере-
возках следует применять деревянные ящики.
8.2. Хранение кабелей должно осуществляться в закрытых или дру-
гих помещениях с естественной вентиляцией без искусственно
регулируемых климатических условий при температуре от -50 до
+40 °С.
9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 2.
Марка секции
Длина,
м
Мощность,
Вт
Рабочий
ток, А
Сопротивле-
ние, Ом
Profi Roll-180 9,5 180 0,8 253,1–293,0
Profi Roll-225 12,5 225 1,0 203,5–235,7
Profi Roll-270 15,5 270 1,3 162,0–187,6
Profi Roll-360 20,5 360 1,7 122,4–141,7
Profi Roll-450 25 450 2,3 94,8–109,7
Profi Roll-540 31,5 540 2,7 79,6–92,2
Profi Roll-675 42 675 3,4 63,7–73,7
Profi Roll-810 49 810 4,1 53,1–61,4
Profi Roll-900 54 900 4,5 48,6–56,2
Profi Roll-1080 62,5 1080 5,4 40,4–46,8
Profi Roll-1260 71,5 1260 6,3 34,6–40,1
Profi Roll-1440 79 1440 7,2 30,4–35,3
Profi Roll-1575 87 1575 8,6 25,4–29,4
7
Следует использовать теплоизоляцию во всех случаях, если пол
расположен близко к грунту или в цокольном этаже.
Для подвалов, гаражей и других помещений, в которых пол непо-
средственно соприкасается с грунтом, мы советуем использовать
жесткие пенопластовые или минераловатные плиты толщиной
30 мм и более.
3. ПЕРЕД МОНТАЖОМ
3.1. Проверьте, позволяют ли возможности электропроводки
осуществить под ключение системы «теплый пол».
Для этого суммируйте мощности всех приборов, которые могут быть
подключены к сети. Параметры стандартных электропроводок со-
гласно ПУЭ (Правила Устройства Электроустановок) приведены в та-
блице 1.
Таблица 1.
Материал
провод ников
Сечение,
мм
2
Ток нагрузки
(max), А
Суммарная мощность
нагрузки (max), кВт
Медь
2 × 1,0 16 3,5
2 × 1,5 19 4,1
2 × 2,5 27 5,9
Алюминий
2 × 2,5 20 4,4
2 × 4,0 28 6,1
Алюминиевая фольга Алюминиевая фольга
Лавсановая пленка
Пенополиэтилен Пенополиэтилен
