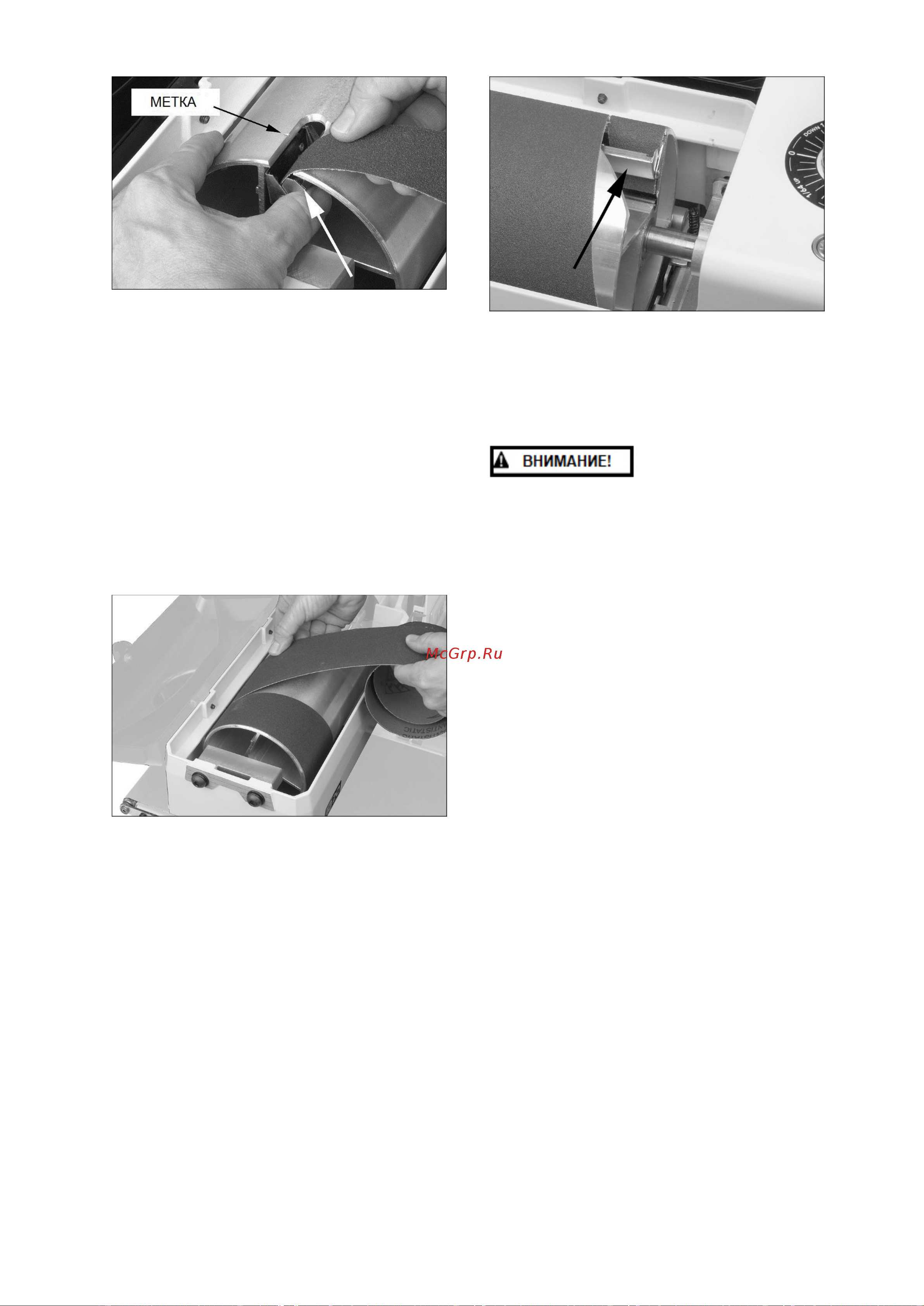

Рисунок 5-4
3. Отпустите рычаг закрепления ленты,
чтобы зафиксировать ее конец.
4. Начните наматывать абразивную ленту
вокруг барабана. Косая кромка ленты
должна идти как можно ближе к краю
барабана.
5. Продолжайте наматывать ленту по
спирали, одной рукой вращая барабан, а
другой направляя ленту. См. рисунок 5-5.
При правильной намотке витки
абразивной ленты не должны
перекрывать друг друга. Они должны
располагаться вплотную друг к другу,
либо с небольшим зазором.
Рисунок 5-5
6. Нажмите внутренний затягивающий рычаг
(рисунок 5-6) и вставьте задний конец
ленты до конца насколько это возможно.
При необходимости подрежьте острый
конец абразивной ленты.
7. Отпустите затягивающий рычаг, чтобы
зафиксировать ленту.
Все абразивные ленты по мере их
эксплуатации со временем растягиваются и
могут растянуться настолько, что
затягивающий рычаг достигнет своего
крайнего нижнего положения и не сможет
поддерживать натяжение ленты. Если это
произошло, следуйте вышеприведенным
инструкциям для переустановки
затягивающего рычага.
Рисунок 5-6
6.0 Подключение к
электрической сети
Подключение станка к
электросети должен производить
квалифицированный электрик с
соблюдением всех соответствующих
правил. Несоблюдение данного
предписания может стать причиной
серьезных травм.
Шлифовальный станок JWDS-1020
предназначен для работы от сети с
напряжением 230 В. Станок поставляется со
штепсельной вилкой, предназначенной для
подключения к заземленной розетке. Перед
подключением к электрической сети
убедитесь, что выключатель питания станка
установлен в положение Выкл. (off).
Рекомендуется подключать шлифовальный
станок к выделенной 16-амперной цепи с
автоматическим выключателем или плавким
предохранителем. При подключении станка к
сети с плавким предохранителем,
используйте предохранители с задержкой на
срабатывание с маркировкой "T". Местные
электротехнические нормы и правила
имеют преимущество перед данными
рекомендациями.
7.0 Регулировка
7.1 Регулировка высоты
барабана
Высота барабана и глубина шлифования
регулируются с помощью специальной ручки
(рисунок 5-1). Чтобы опустить барабан,
поворачивайте ручку по часовой стрелке,
чтобы поднять - против часовой. За один
оборот ручки барабан сместится примерно на
1,6 мм (или за 1/4 оборота – прим. на 0,4 мм),
в соответствии с информацией на табличке
под ручкой.
