натяжение ленты. Если натяжение было
нарушено, возможно, понадобится
отрегулировать оба натяжных винта для
установки правильного натяжения и хода
ленты транспортера.
7.4 Проверка параллельности
барабана столу
Для надлежащей работы станка
шлифовальный барабан должен быть
расположен параллельно столу
транспортера. Барабан выравнивается на
заводе-изготовителе. В случае
непараллельного положения барабана,
следуйте приведенным ниже инструкциям.
Прежде всего, проверьте положение
барабана с помощью какого-либо
поверочного устройства. В рекомендациях
ниже в качестве такого устройства
используется стальная поверочная линейка.
1. Отключите станок от источника питания
2. Откройте крышку для защиты от пыли и
снимите с барабана абразивную ленту.
3. Установите линейку (F, рисунок 7-3)
между барабаном и столом транспортера
с внешней стороны барабана.

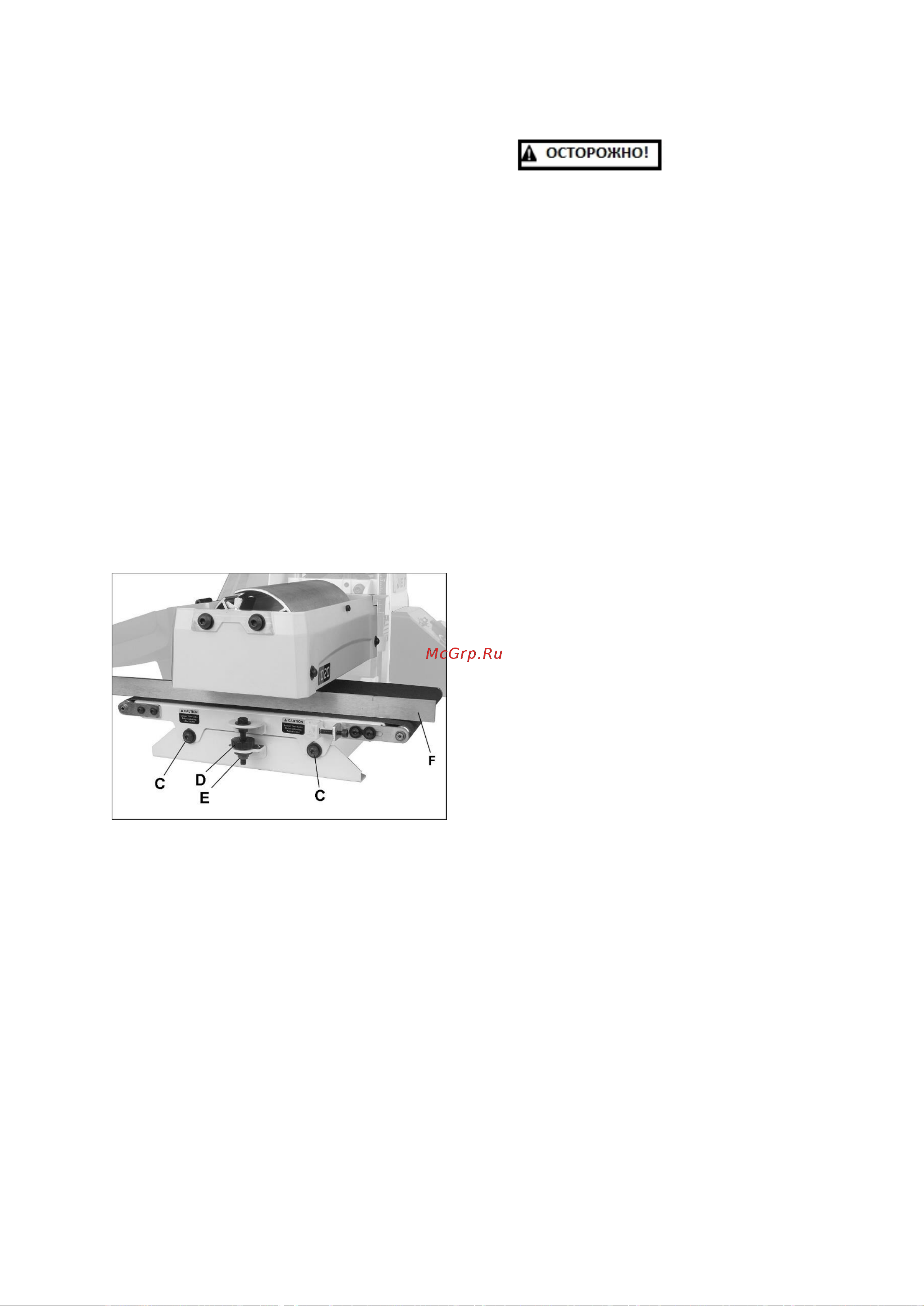

Рисунок 7-3: выравнивание барабана
4. При открытой крышке защиты от пыли
опускайте шлифовальный барабан,
одновременно медленно вращая его
рукой, до тех пор, пока он не коснется
линейки. ПРИМЕЧАНИЕ: проверьте,
чтобы барабан касался линейки, а не
только прижимных роликов. Запишите
результат измерения по шкале высоты
станка.
5. Уберите линейку и положите ее под
барабан с внутренней стороны.
6. Если барабан не касается линейки
одинаково с обеих сторон, значит, его
необходимо выровнять.
7.4.1 Регулировка положения
барабана
Порядок выравнивания стола транспортера с
барабаном:
1. Ослабьте оба стопорных винта стола (C,
рисунок 7-3) с помощью шестигранного
ключа 5 мм.
Перед
регулировкой положения барабана
ослабьте оба стопорных винта стола.
Например, чтобы поднять внешний край
стола, ослабьте контргайку (E, рис. 7-3) и
поверните гайку с накаткой (D, рис. 7-3) по
часовой стрелке (+).
2. Проверьте правильность регулировки с
помощью линейки. При необходимости
подрегулируйте положение с помощью
гайки с накаткой.
3. Снова затяните стопорные винты стола
(C).
7.4.2 Точная регулировка
положения барабана
Примечание: точная регулировка проводится
в рамках эксплуатационных испытаний,
заключающихся в шлифовании заготовки,
ширина которой превышает ширину
барабана. Выполняйте ее только после
освоения шлифовальных операций.
При шлифовании заготовок, ширина которых
превышает ширину барабана, выравнивание
стола играет важную роль. Стол должен быть
выставлен точно вровень с транспортером с
незначительным понижением с внешней
стороны. Это предотвратит появление борозд
на заготовке. Перед обработкой заготовки
всегда проверяйте правильность
выравнивания стола на отходах древесины.
1. Обработайте на станке заготовку из
отходов древесины шириной примерно
150 мм и длиной 400 мм. Заведите
заготовку в станок таким образом, чтобы
ее конец выступал с внешней стороны
барабана, и за проход было обработано
примерно 50% поверхности.
2. Без изменения высоты барабана
поверните заготовку на 180° и
прошлифуйте эту же сторону.
3. Если в месте нахлеста при шлифовании
видна борозда, опустите внешнюю
сторону стола (см. раздел 7.4.1).
4. Повторяйте эти шаги до тех пор, пока не
перестанет образовываться борозда, и
доска не будет прошлифована
полностью.
Примечание: при обработке узких заготовок
(менее 254 мм) верните стол транспортера в
положение, параллельное шлифовальному
барабану.
