11
7.2 Шкала высоты
По шкале высоты определяется расстояние
между нижней точкой шлифовального
барабана и лентой транспортера.
Регулировка производится путем установки
шкалы на ноль.
1. Отключите станок от источника питания,
выдернув вилку из розетки.
2. Абразивная лента должна быть намотана
на барабан; опустите шлифовальный
барабан до его касания с поверхностью
ленты транспортера. Примечание:
Убедитесь, что барабан касается ленты
транспортера, а не только роликов
подачи.
3. В этом положении барабана указатель
шкалы (верхний край) должен быть
расположен на нулевой отметке. Если это
не так, ослабьте винт (Рисунок 7-1) и
сдвиньте шкалу, чтобы нулевая отметка
оказалась напротив указателя.
4. Затяните винты.
Примечание: в зависимости от желаемой
точности обработки, возможно, понадобится
повторить данную процедуру регулировки при
установке абразивных лент различной
зернистости.

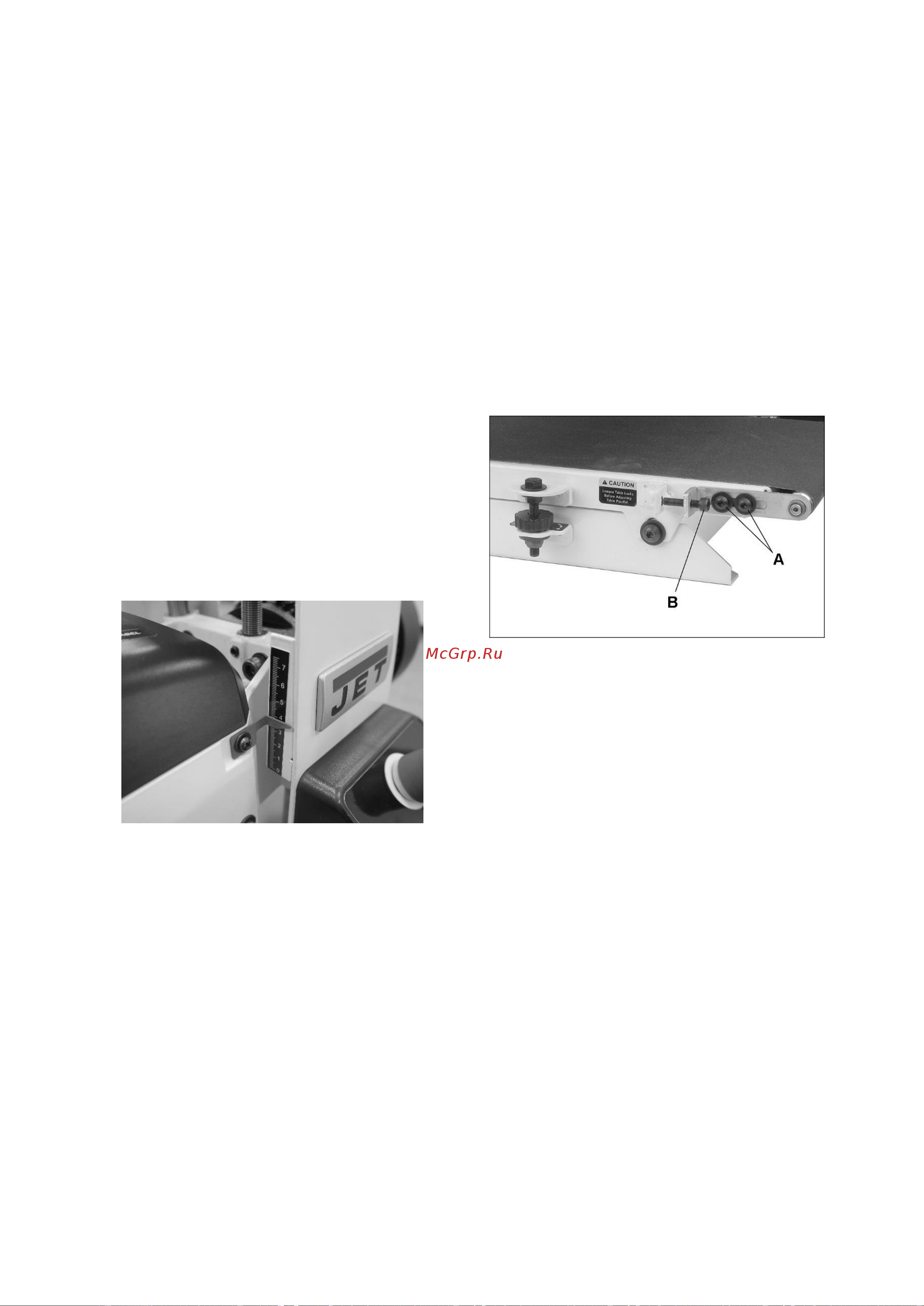

Рисунок 7-1: Регулировка шкалы высоты
7.3 Регулировка хода/натяжения
ленты транспортера
Регулировка натяжения ленты транспортера
может быть необходима в период обкатки для
компенсации ее растяжения, а также после
длительного использования.
7.3.1 Регулировка натяжения ленты
ПРИМЕЧАНИЕ: недостаточное натяжение
ленты может стать причиной ее
проскальзывания на приводном ролике в
процессе шлифования. Если движущуюся
ленту транспортера можно остановить путем
непосредственного надавливания на ее
поверхность рукой, значит натяжение
слишком слабое. Чрезмерное натяжение
может стать причиной изгибания роликов,
кронштейнов и/или преждевременного износа
подшипников скольжения или ленты
транспортера.
Чтобы отрегулировать натяжение ленты:
1. С помощью шестигранного ключа 4 мм
слегка ослабьте четыре винта (A, рисунок
7-2) со стороны подачи транспортера (по
два винта с каждой стороны).
2. С помощью шестигранного ключа 5 мм
поверните винт натяжения (B, рисунок 7-
2). Сделайте это с обеих сторон
транспортера, чтобы получить примерно
одинаковое натяжение шлифовальной
ленты с обеих сторон.
3. Затяните 4 винта (A, рисунок 7-2).
4. Перед началом эксплуатации станка
проверьте работу ленты транспортера.
Перейдите к разделу 7.3.2.
Рисунок 7-2: регулировка натяжения ленты
7.3.2 Регулировка движения ленты
Ход ленты считается правильным, если она
движется по центру роликов транспортера, не
смещаясь ни в какую сторону. Регулировка
движения ленты выполняется во время ее
работы.
1. Убедитесь, что лента натянута должным
образом (раздел 7.3.1).
2. Запустите транспортер и установите
максимальную скорость его движения.
Проследите, будет ли лента смещаться
от центра в какую-либо из сторон
транспортера
3. При ее смещении слегка ослабьте два
винта (A, рисунок 7-2) и поверните винт
натяжения (B, рисунок 7-2) на одной
стороне транспортера, так чтобы
выровнять ленту.
Примечание: за один раз подкручивайте
винт натяжения только на четверть
оборота. Перед дальнейшими действиями
подождите, пока лента отреагирует на
регулировку.
4. После завершения регулировки, затяните
два винта (A, рисунок 7-2).
Постарайтесь не допустить чрезмерной
регулировки, так как это может повлиять на
