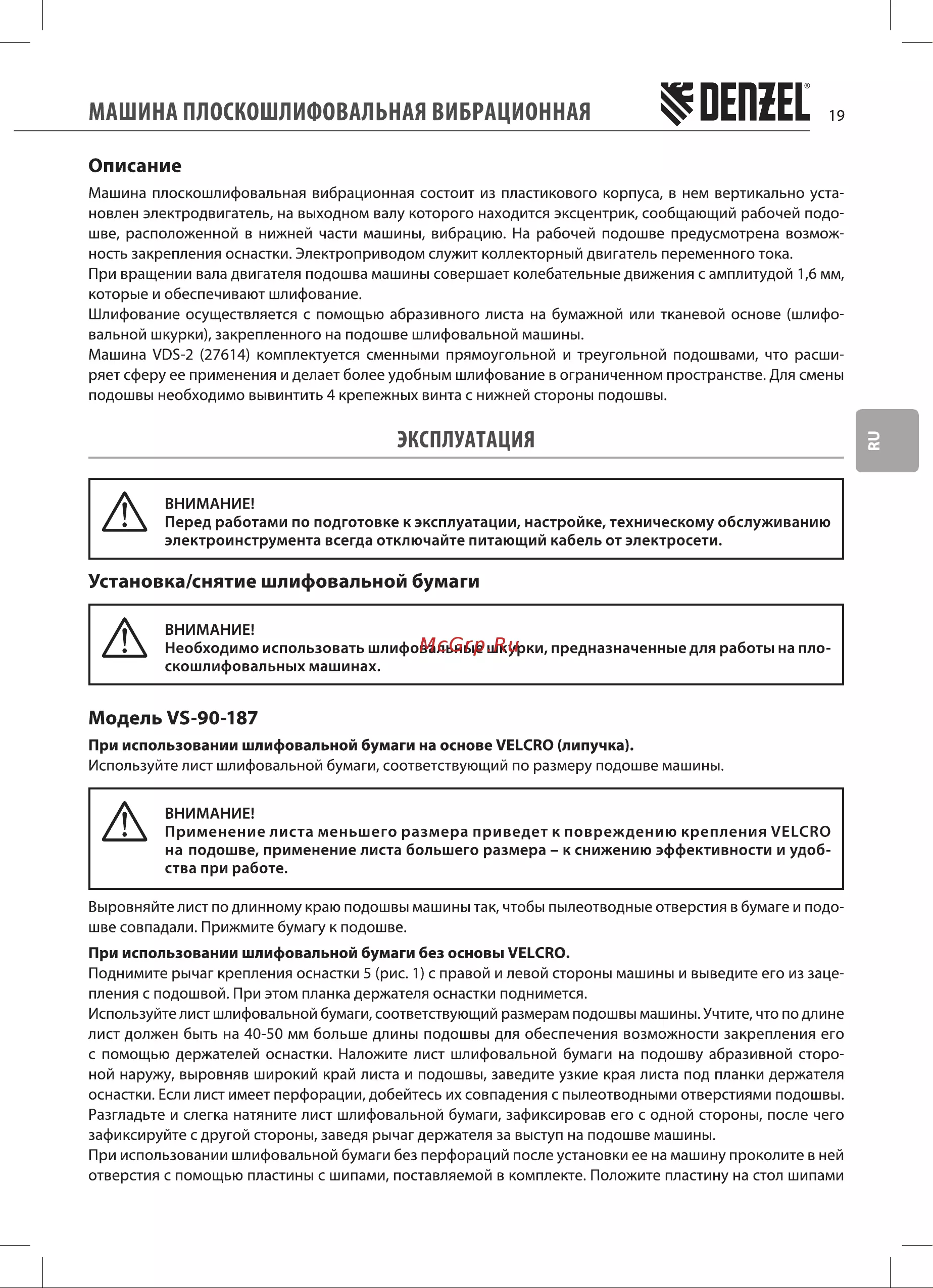

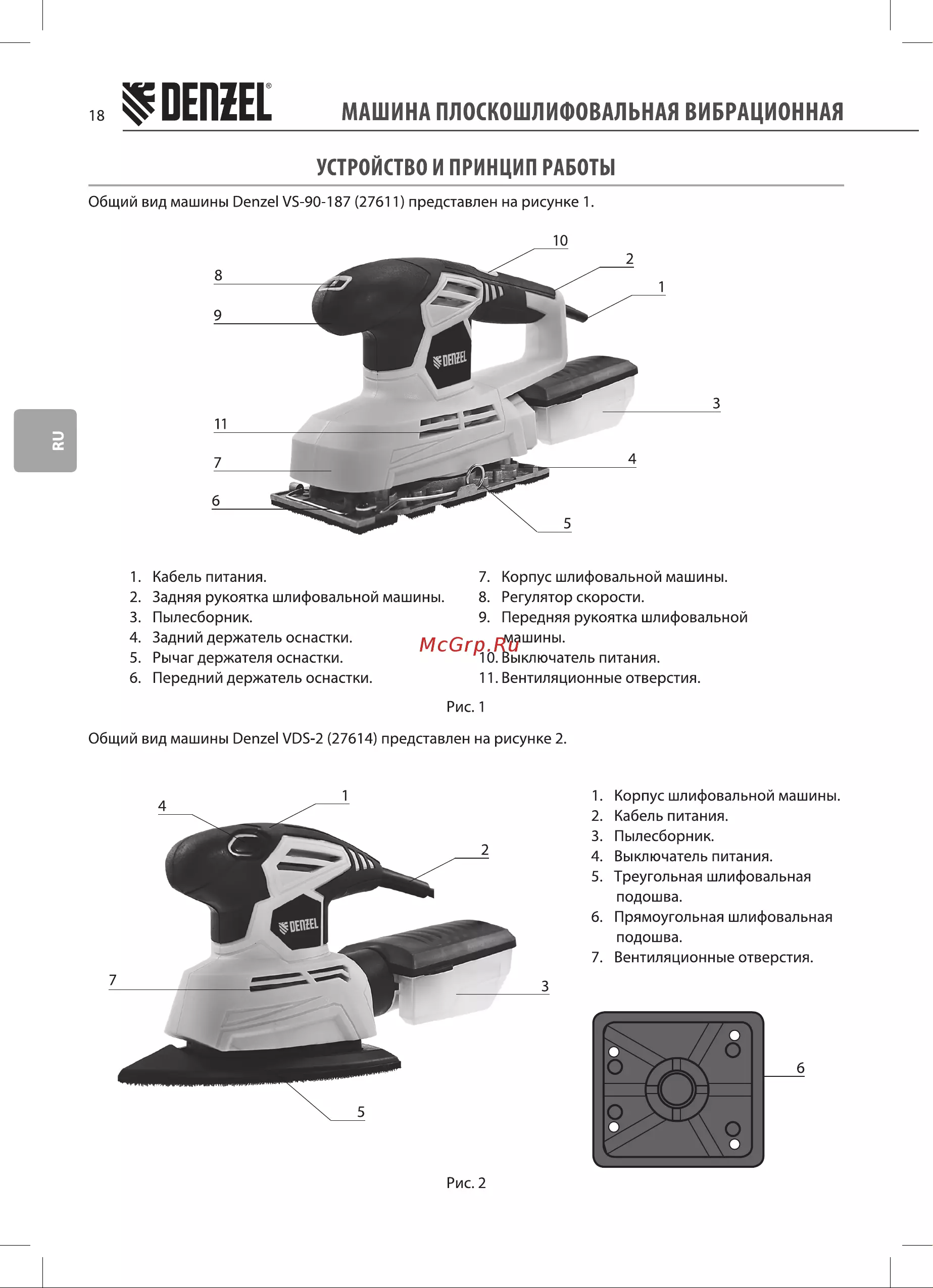

МАШИНА ПЛОСКОШЛИФОВАЛЬНАЯ ВИБРАЦИОННАЯ DEHZEL Описание Машина плоскошлифовальная вибрационная состоит из пластикового корпуса в нем вертикально уста новлен электродвигатель на выходном валу которого находится эксцентрик сообщающий рабочей подо шве расположенной в нижней части машины вибрацию На рабочей подошве предусмотрена возмож ность закрепления оснастки Электроприводом служит коллекторный двигатель переменного тока При вращении вала двигателя подошва машины совершает колебательные движения с амплитудой 1 6 мм которые и обеспечивают шлифование Шлифование осуществляется с помощью абразивного листа на бумажной или тканевой основе шлифо вальной шкурки закрепленного на подошве шлифовальной машины Машина УО5 2 27614 комплектуется сменными прямоугольной и треугольной подошвами что расши ряет сферу ее применения и делает более удобным шлифование в ограниченном пространстве Для смены подошвы необходимо вывинтить 4 крепежных винта с нижней стороны подошвы ЭКСПЛУАТАЦИЯ А ВНИМАНИЕ Перед работами по подготовке к эксплуатации настройке техническому обслуживанию электроинструмента всегда отключайте питающий кабель от электросети Установка снятие шлифовальной бумаги А ВНИМАНИЕ Необходимо использовать шлифовальные шкурки предназначенные для работы на пло скошлифовальных машинах Модель VS 90 187 При использовании шлифовальной бумаги на основе VELCRO липучка Используйте лист шлифовальной бумаги соответствующий по размеру подошве машины А ВНИМАНИЕ Применение листа меньшего размера приведет к повреждению крепления VELCRO на подошве применение листа большего размера к снижению эффективности и удоб ства при работе Выровняйте лист подлинному краю подошвы машины так чтобы пылеотводные отверстия в бумаге и подо шве совпадали Прижмите бумагу к подошве При использовании шлифовальной бумаги без основы VELCRO Поднимите рычаг крепления оснастки 5 рис 1 с правой и левой стороны машины и выведите его из заце пления с подошвой При этом планка держателя оснастки поднимется Используйте лист шлифовальной бумаги соответствующий размерам подошвы машины Учтите что подлине лист должен быть на 40 50 мм больше длины подошвы для обеспечения возможности закрепления его с помощью держателей оснастки Наложите лист шлифовальной бумаги на подошву абразивной сторо ной наружу выровняв широкий край листа и подошвы заведите узкие края листа под планки держателя оснастки Если лист имеет перфорации добейтесь их совпадения с пылеотводными отверстиями подошвы Разгладьте и слегка натяните лист шлифовальной бумаги зафиксировав его с одной стороны после чего зафиксируйте с другой стороны заведя рычаг держателя за выступ на подошве машины При использовании шлифовальной бумаги без перфораций после установки ее на машину проколите в ней отверстия с помощью пластины с шипами поставляемой в комплекте Положите пластину на стол шипами
