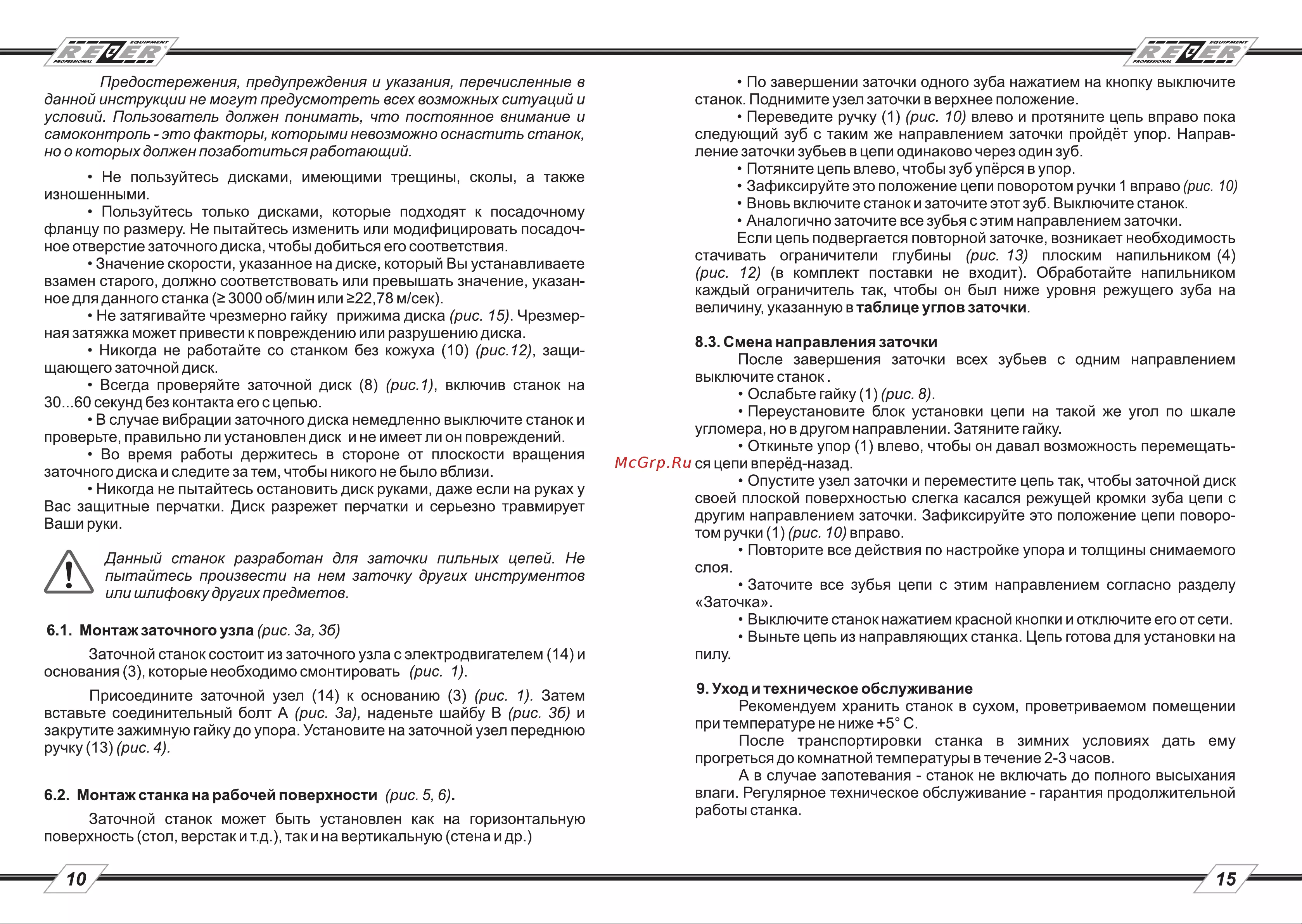

Rezer EG-235-CN — инструкция по безопасной эксплуатации заточного станка для цепей [10/12]

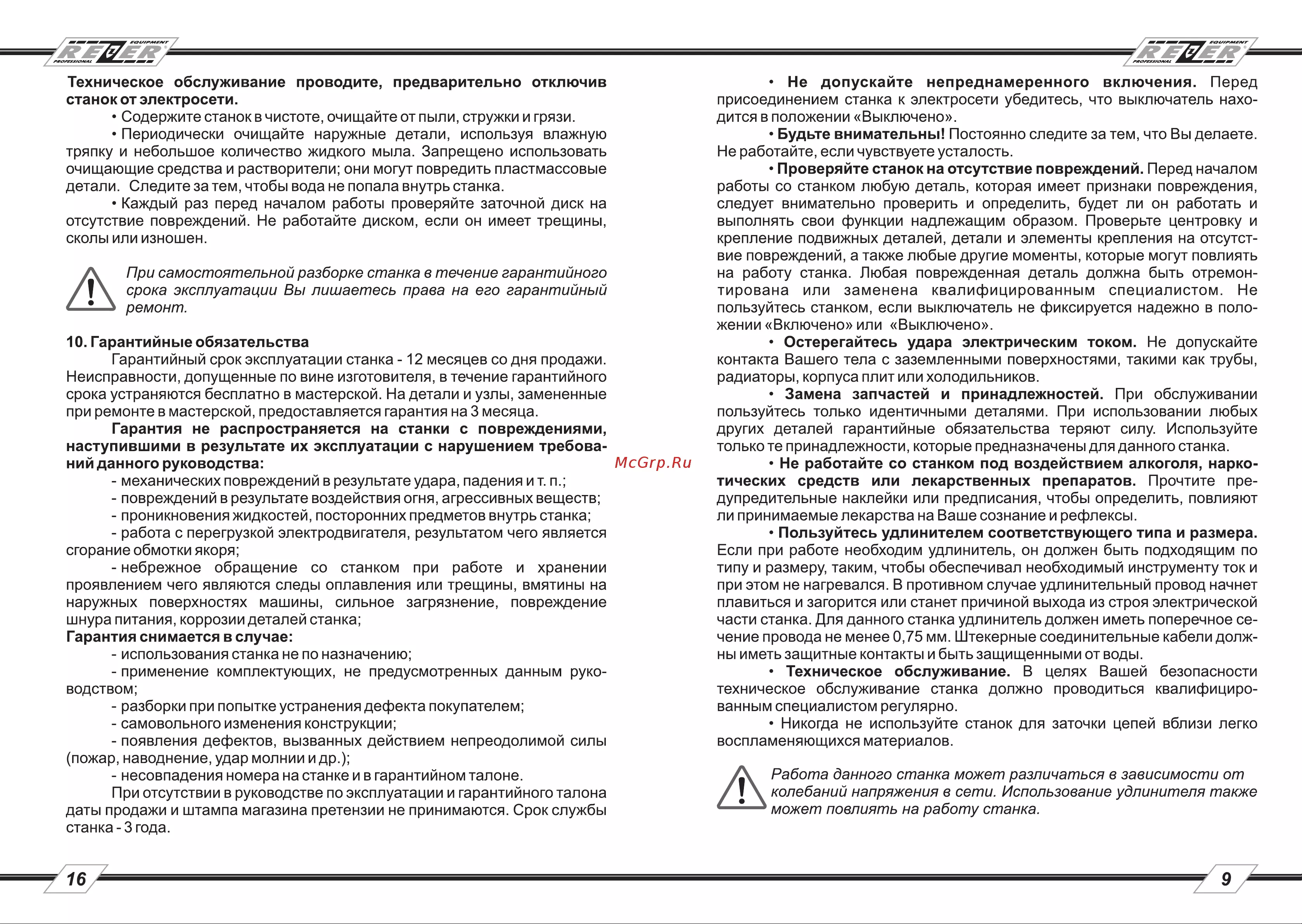

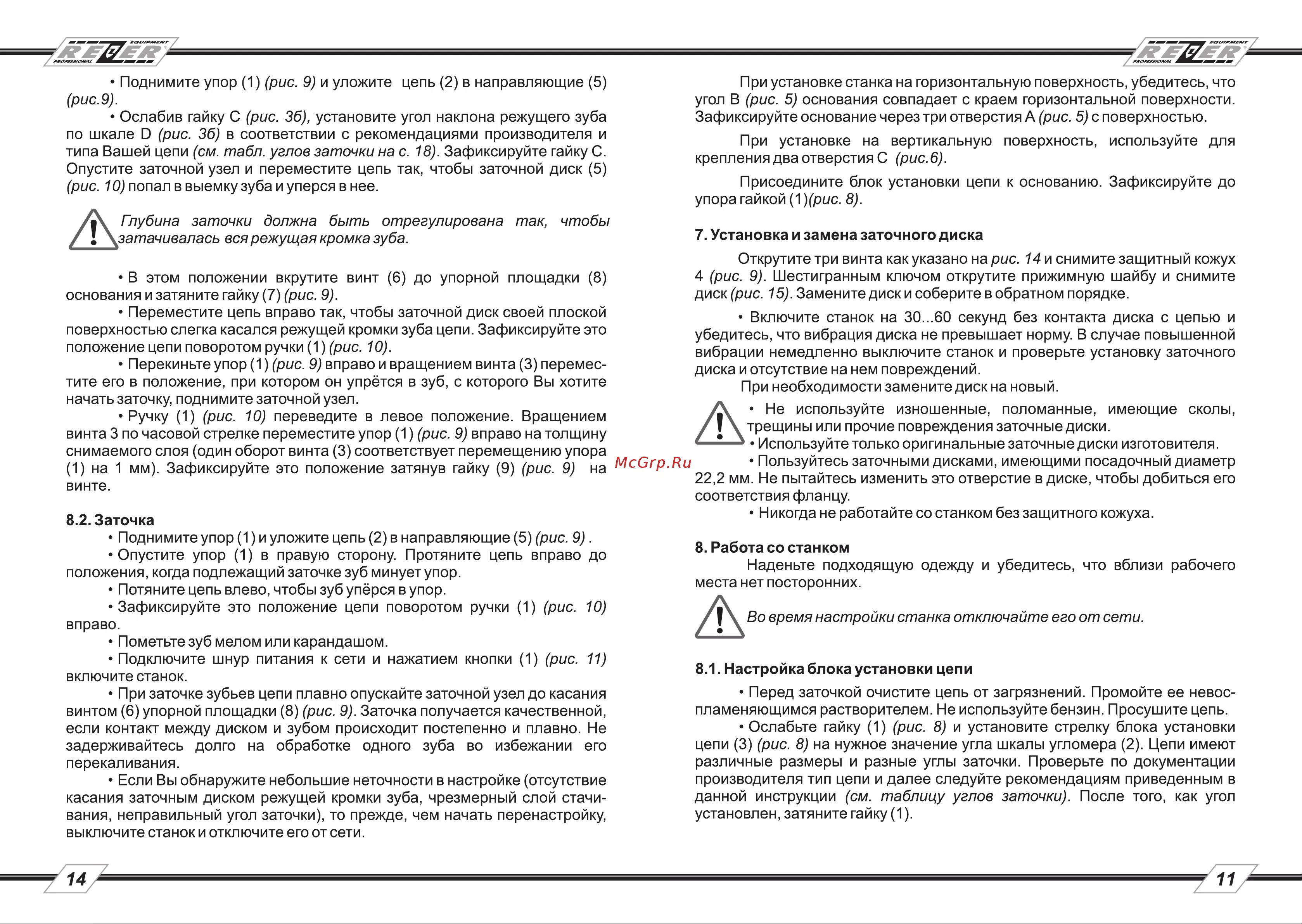

Предостережения предупреждения и указания перечисленные в данной инструкции не могут предусмотреть всех возможных ситуаций и условий Пользователь должен понимать что постоянное внимание и самоконтроль это факторы которыми невозможно оснастить станок но о которых должен позаботиться работающий Не пользуйтесь дисками имеющими трещины сколы а также изношенными Пользуйтесь только дисками которые подходят к посадочному фланцу по размеру Не пытайтесь изменить или модифицировать посадоч ное отверстие заточного диска чтобы добиться его соответствия Значение скорости указанное на диске который Вы устанавливаете взамен старого должно соответствовать или превышать значение указан ное для данного станка 3000 об мин или 22 78 м сек Не затягивайте чрезмерно гайку прижима диска рис 15 Чрезмер ная затяжка может привести к повреждению или разрушению диска Никогда не работайте со станком без кожуха 10 рис 12 защи щающего заточной диск Всегда проверяйте заточной диск 8 рис 1 включив станок на 30 60 секунд без контакта его с цепью В случае вибрации заточного диска немедленно выключите станок и проверьте правильно ли установлен диск и не имеет ли он повреждений Во время работы держитесь в стороне от плоскости вращения заточного диска и следите за тем чтобы никого не было вблизи Никогда не пытайтесь остановить диск руками даже если на руках у Вас защитные перчатки Диск разрежет перчатки и серьезно травмирует Ваши руки А Данный станок разработан для заточки пильных цепей Не пытайтесь произвести на нем заточку других инструментов или шлифовку других предметов 6 1 Монтаж заточного узла рис За 36 Заточной станок состоит из заточного узла с электродвигателем 14 и основания 3 которые необходимо смонтировать рис 1 Присоедините заточной узел 14 к основанию 3 рис 1 Затем вставьте соединительный болт А рис За наденьте шайбу В рис 36 и закрутите зажимную гайку до упора Установите на заточной узел переднюю ручку 13 рис 4 6 2 Монтаж станка на рабочей поверхности рис 5 6 Заточной станок может быть установлен как на горизонтальную поверхность стол верстак и т д так и на вертикальную стена и др 10 По завершении заточки одного зуба нажатием на кнопку выключите станок Поднимите узел заточки в верхнее положение Переведите ручку 1 рис 10 влево и протяните цепь вправо пока следующий зуб с таким же направлением заточки пройдёт упор Направ ление заточки зубьев в цепи одинаково через один зуб Потяните цепь влево чтобы зуб упёрся в упор Зафиксируйте это положение цепи поворотом ручки 1 вправо рис 10 Вновь включите станок и заточите этот зуб Выключите станок Аналогично заточите все зубья с этим направлением заточки Если цепь подвергается повторной заточке возникает необходимость стачивать ограничители глубины рис 13 плоским напильником 4 рис 12 в комплект поставки не входит Обработайте напильником каждый ограничитель так чтобы он был ниже уровня режущего зуба на величину указанную в таблице углов заточки 8 3 Смена направления заточки После завершения заточки всех зубьев с одним направлением выключите станок Ослабьте гайку 1 рис 8 Переустановите блок установки цепи на такой же угол по шкале угломера но в другом направлении Затяните гайку Откиньте упор 1 влево чтобы он давал возможность перемещать ся цепи вперёд назад Опустите узел заточки и переместите цепь так чтобы заточной диск своей плоской поверхностью слегка касался режущей кромки зуба цепи с другим направлением заточки Зафиксируйте это положение цепи поворо том ручки 1 рис 10 вправо Повторите все действия по настройке упора и толщины снимаемого слоя Заточите все зубья цепи с этим направлением согласно разделу Заточка Выключите станок нажатием красной кнопки и отключите его от сети Выньте цепь из направляющих станка Цепь готова для установки на пилу 9 Уход и техническое обслуживание Рекомендуем хранить станок в сухом проветриваемом помещении при температуре не ниже 5 С После транспортировки станка в зимних условиях дать ему прогреться до комнатной температуры в течение 2 3 часов А в случае запотевания станок не включать до полного высыхания влаги Регулярное техническое обслуживание гарантия продолжительной работы станка 15
