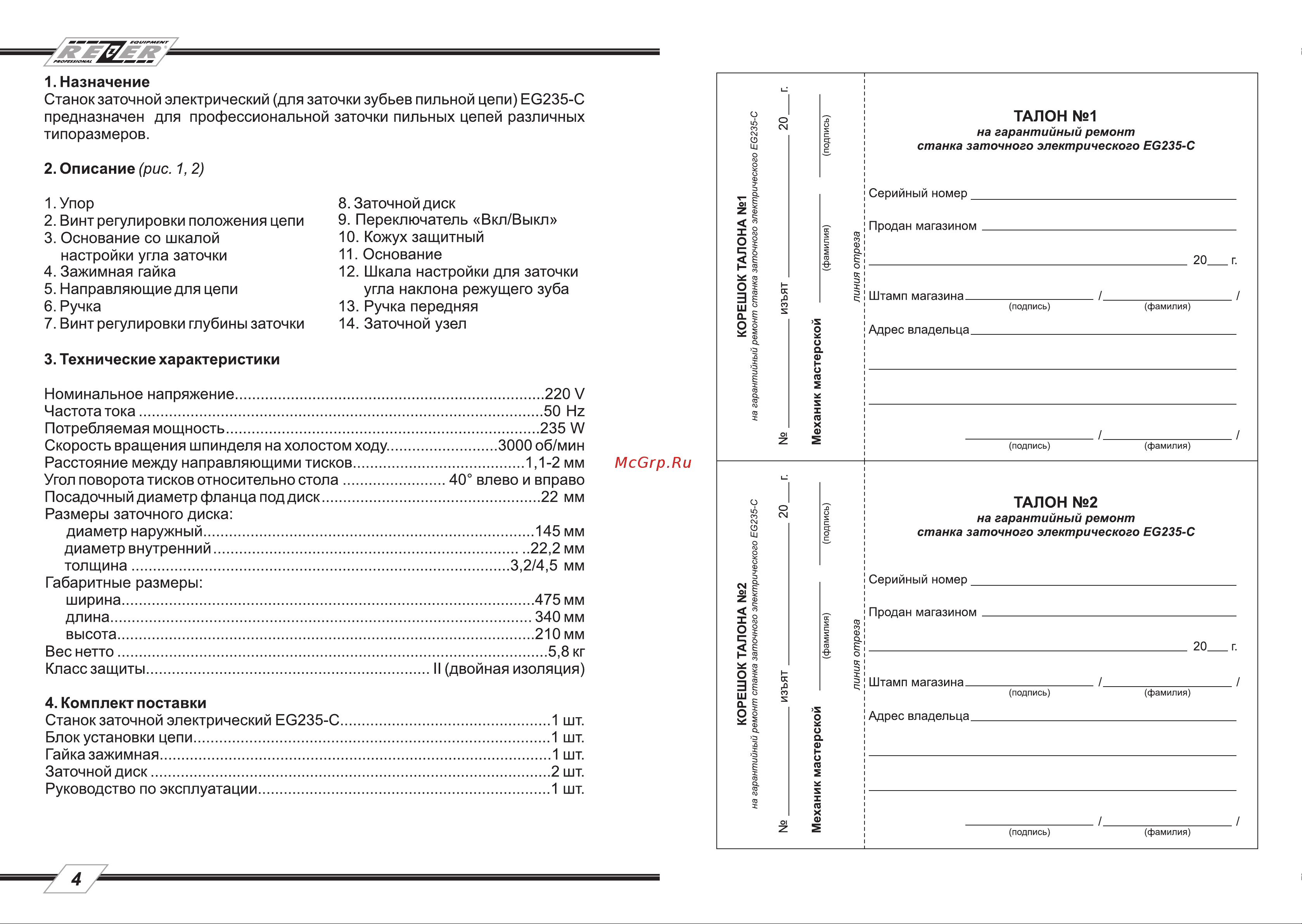

Rezer EG-235-CN — электрический заточной станок для пильных цепей: характеристики и применение [4/12]

1 Назначение Станок заточной электрический для заточки зубьев пильной цепи ЕС235 С предназначен для профессиональной заточки пильных цепей различных типоразмеров ТАЛОН 1 на гарантийный ремонт станка заточного электрического ЕС235 С 2 Описание рис 1 2 1 Упор 2 Винт регулировки положения цепи 3 Основание со шкалой настройки угла заточки 4 Зажимная гайка 5 Направляющие для цепи 6 Ручка 7 Винт регулировки глубины заточки 8 Заточной диск 9 Переключатель Вкл Выкл 10 Кожух защитный 11 Основание 12 Шкала настройки для заточки угла наклона режущего зуба 13 Ручка передняя 14 Заточной узел Серийный номер_______________________________________ Продан магазином I Штамп магазина подпись фамилия Адрес владельца__________ 3 Технические характеристики Номинальное напряжение 220 V Частота тока 50 Нг Потребляемая мощность 235 W Скорость вращения шпинделя на холостом ходу 3000 об мин Расстояние между направляющими тисков 1 1 2 мм Угол поворота тисков относительно стола 40 влево и вправо Посадочный диаметр фланца под диск 22 мм Размеры заточного диска диаметр наружный 145мм диаметр внутренний 22 2мм толщина 3 2 4 5 мм Габаритные размеры ширина 475мм длина 340мм высота 210мм Вес нетто 5 8 кг Класс защиты II двойная изоляция ТАЛОН 2 на гарантийный ремонт станка заточного электрического ЕС235 С Серийный номер_______________________________________ Продан магазином 20 г Штамп магазина 4 Комплект поставки Станок заточной электрический ЕС235 С 1шт Блок установки цепи 1шт Гайка зажимная 1шт Заточной диск 2шт Руководство по эксплуатации 1шт фамилия подпись подпись фамилия I Адрес владельца__________ подпись фамилия
