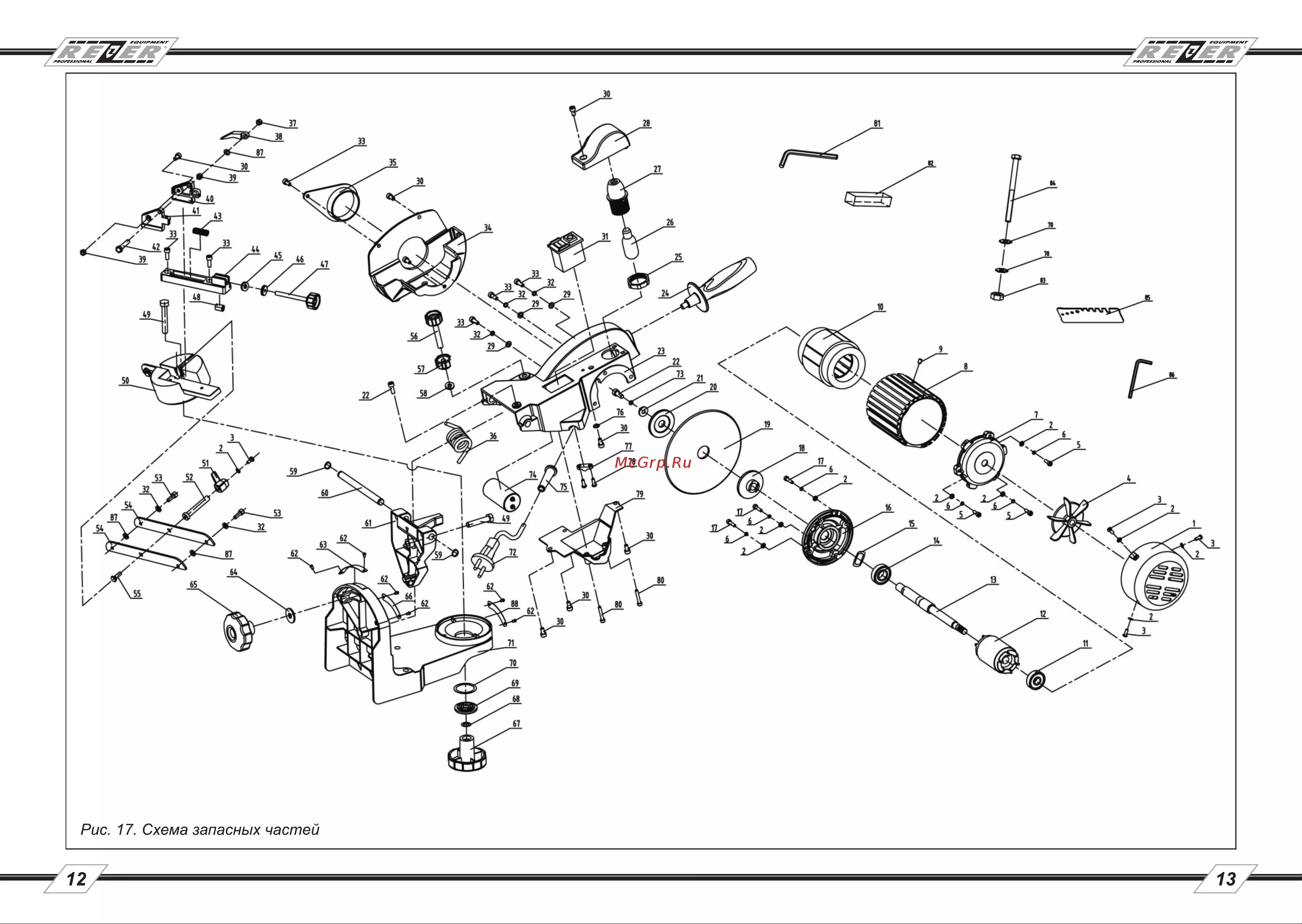

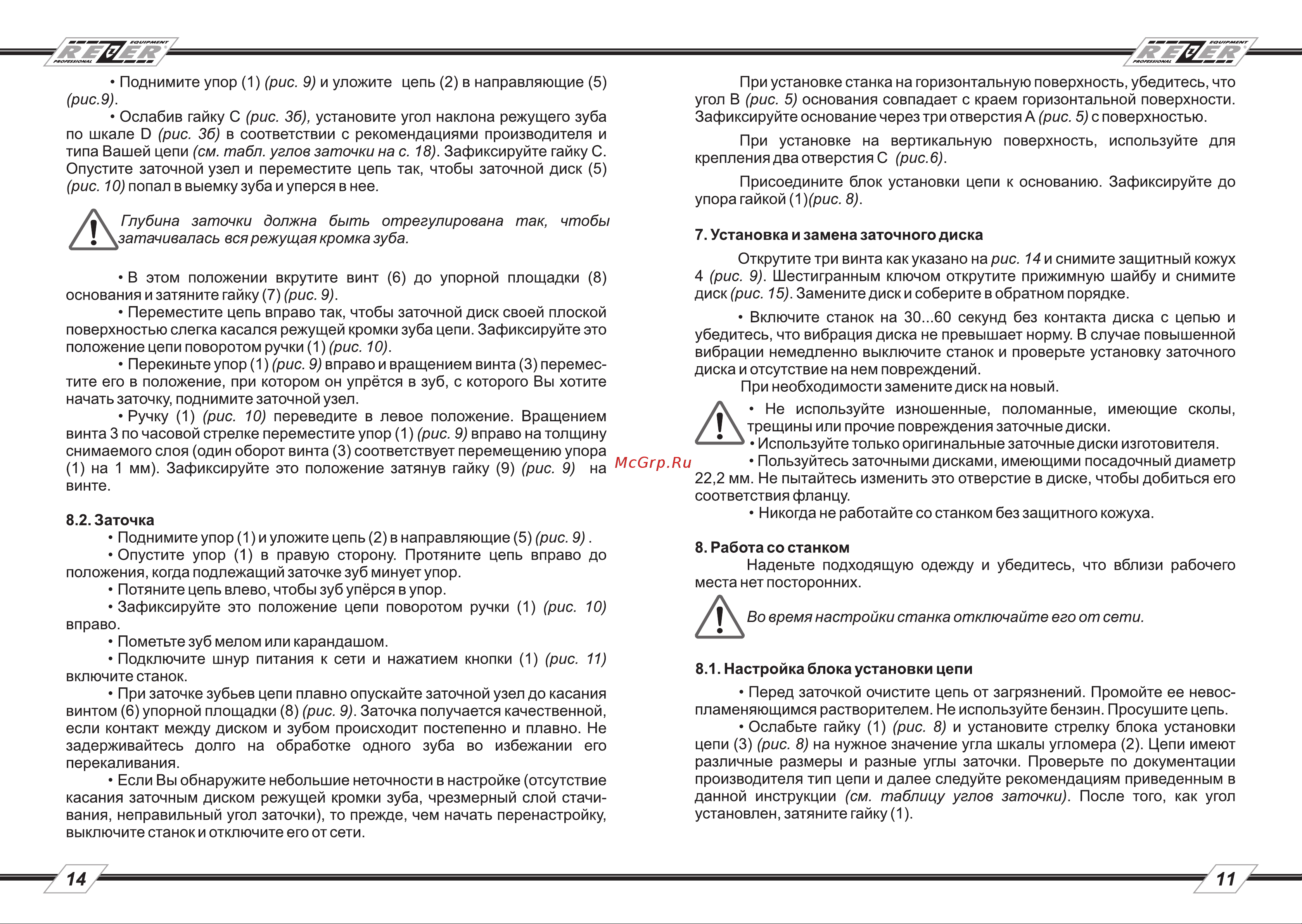

Поднимите упор 1 рис 9 и уложите цепь 2 в направляющие 5 рис 9 Ослабив гайку С рис 36 установите угол наклона режущего зуба по шкале О рис 36 в соответствии с рекомендациями производителя и типа Вашей цепи см табл углов заточки на с 18 Зафиксируйте гайку С Опустите заточной узел и переместите цепь так чтобы заточной диск 5 рис 10 попал в выемку зуба и уперся в нее Гпубина заточки должна быть отрегулирована так чтобы затачивалась вся режущая кромка зуба А В этом положении вкрутите винт 6 до упорной площадки 8 основания и затяните гайку 7 рис 9 Переместите цепь вправо так чтобы заточной диск своей плоской поверхностью слегка касался режущей кромки зуба цепи Зафиксируйте это положение цепи поворотом ручки 1 рис 10 Перекиньте упор 1 рис 9 вправо и вращением винта 3 перемес тите его в положение при котором он упрётся в зуб с которого Вы хотите начать заточку поднимите заточной узел Ручку 1 рис 10 переведите в левое положение Вращением винта 3 по часовой стрелке переместите упор 1 рис 9 вправо на толщину снимаемого слоя один оборот винта 3 соответствует перемещению упора 1 на 1 мм Зафиксируйте это положение затянув гайку 9 рис 9 на винте 8 2 Заточка Поднимите упор 1 и уложите цепь 2 в направляющие 5 рис 9 Опустите упор 1 в правую сторону Протяните цепь вправо до положения когда подлежащий заточке зуб минует упор Потяните цепь влево чтобы зуб упёрся в упор Зафиксируйте это положение цепи поворотом ручки 1 рис 10 вправо Пометьте зуб мелом или карандашом Подключите шнур питания к сети и нажатием кнопки 1 рис 11 включите станок При заточке зубьев цепи плавно опускайте заточной узел до касания винтом 6 упорной площадки 8 рис 9 Заточка получается качественной если контакт между диском и зубом происходит постепенно и плавно Не задерживайтесь долго на обработке одного зуба во избежании его перекаливания Если Вы обнаружите небольшие неточности в настройке отсутствие касания заточным диском режущей кромки зуба чрезмерный слой стачи вания неправильный угол заточки то прежде чем начать перенастройку выключите станок и отключите его от сети 14 При установке станка на горизонтальную поверхность убедитесь что угол В рис 5 основания совпадает с краем горизонтальной поверхности Зафиксируйте основание через три отверстия А рис 5 с поверхностью При установке на вертикальную поверхность используйте для крепления два отверстия С рис 6 Присоедините блок установки цепи к основанию Зафиксируйте до упора гайкой 1 рис 8 7 Установка и замена заточного диска Открутите три винта как указано на рис 14 и снимите защитный кожух 4 рис 9 Шестигранным ключом открутите прижимную шайбу и снимите диск рис 15 Замените диск и соберите в обратном порядке Включите станок на 30 60 секунд без контакта диска с цепью и убедитесь что вибрация диска не превышает норму В случае повышенной вибрации немедленно выключите станок и проверьте установку заточного диска и отсутствие на нем повреждений При необходимости замените диск на новый Не используйте изношенные поломанные имеющие сколы трещины или прочие повреждения заточные диски Используйте только оригинальные заточные диски изготовителя Пользуйтесь заточными дисками имеющими посадочный диаметр 22 2 мм Не пытайтесь изменить это отверстие в диске чтобы добиться его соответствия фланцу Никогда не работайте со станком без защитного кожуха А 8 Работа со станком Наденьте подходящую одежду и убедитесь что вблизи рабочего места нет посторонних В вРемя настройки станка отключайте его от сети 8 1 Настройка блока установки цепи Перед заточкой очистите цепь от загрязнений Промойте ее невоспламеняющимся растворителем Не используйте бензин Просушите цепь Ослабьте гайку 1 рис 8 и установите стрелку блока установки цепи 3 рис 8 на нужное значение угла шкалы угломера 2 Цепи имеют различные размеры и разные углы заточки Проверьте по документации производителя тип цепи и далее следуйте рекомендациям приведенным в данной инструкции см таблицу углов заточки После того как угол установлен затяните гайку 1 11
