16
RL
REAR/SW
REMOTE CONT
STEERING WHEEL
REMOTE INPUT
MUTE
P. CONT
ANT CONT

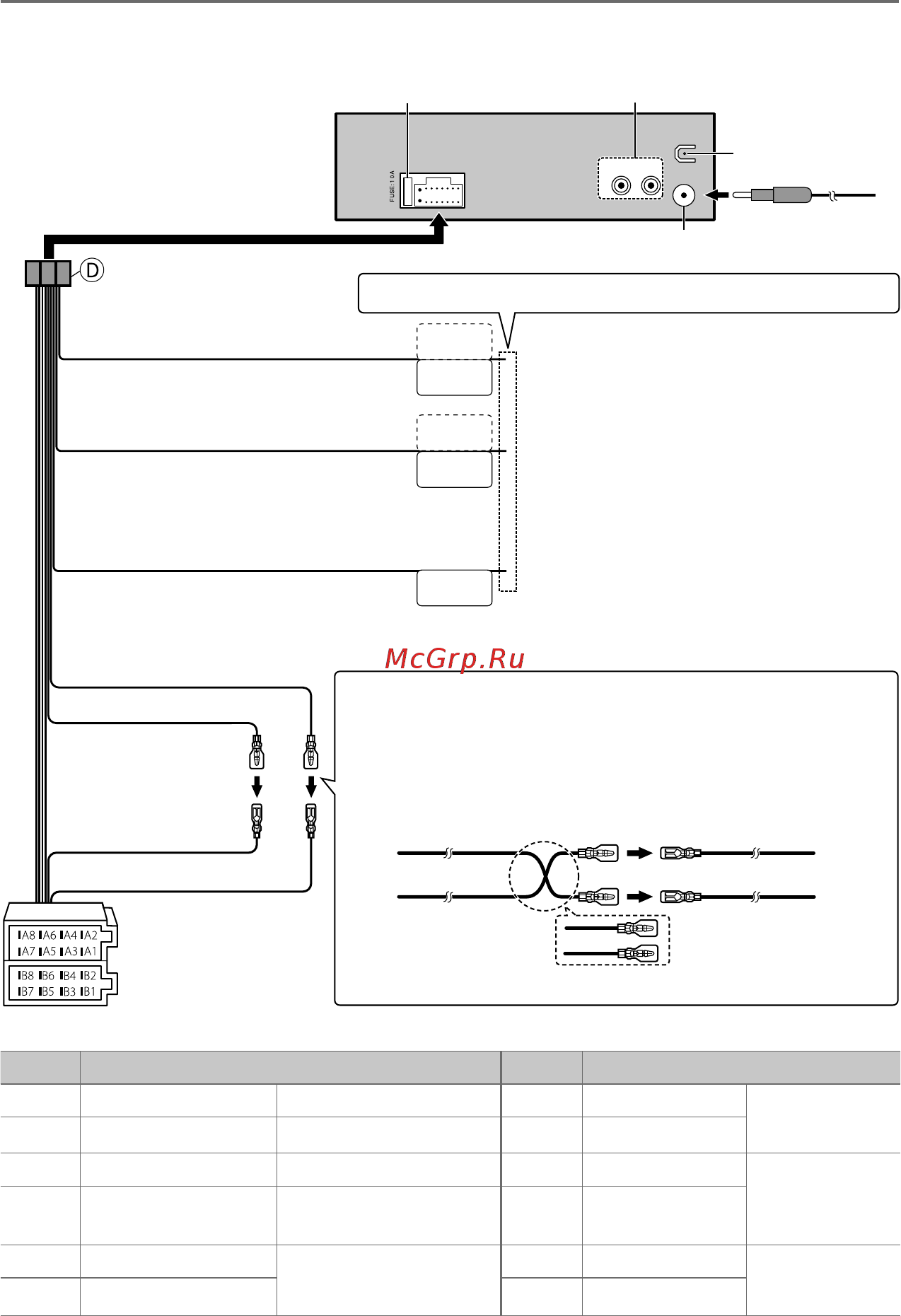

Подключение проводов
Предохранитель (10 A)
Выходные разъемы задних динамиков/
низкочастотного динамика
Разъем для антенны
Задний разъем
заземления
Если соединение не выполняется, не вытаскивайте кабель из наконечника.

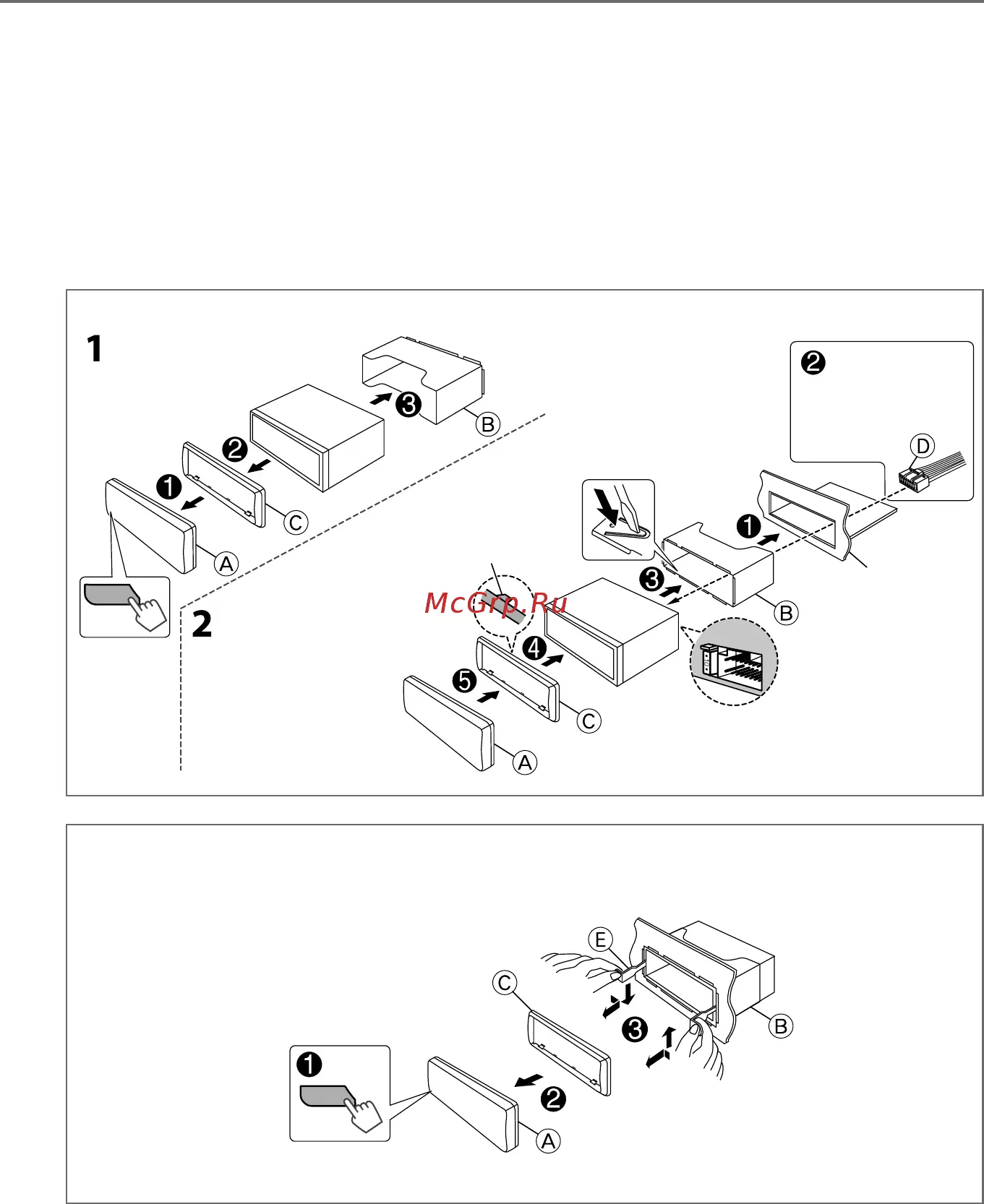

УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Лампа синяя/желтая
(Провод дистанционного управления с руля)
К адаптеру дистанционного управления с руля
Синий/белый
(Провод управления питанием/ провод
управления антенной)
Коричневый
(Провод управления отключением звука)
К гнезду управления питанием, если Вы
используете дополнительный усилитель
мощности, или к гнезду управления антенной в
автомобиле.
К гнезду, которое заземлено, когда звонит
телефон или во время разговора. (Для
подключения навигационной системы
Kenwood ознакомьтесь с прилагаемым к ней
руководством пользователя.)
Жёлтый (A4)
Kрасный (Kабель зажигания)
Kрасный (A7)
Жёлтый (кабель батареи)
Разъемы ISO
Подключение разъемов ISO на некоторых автомобилях VW/Audi
или Opel (Vauxhall)
Возможно, потребуется изменить схему соединений для прилагаемого
жгута проводов, как показано на рисунке.
Устройство
Автомобиль
A7 (Красный)
Kабель зажигания
(Kрасный)
A4 (Жёлтый)
Схема соединений по умолчанию
Kабель батареи
(Жёлтый)
Контакт Цвет и функция Контакт Цвет и функция
A4 Жёлтый Аккумулятор B3 Cерый
ª
Передний
динамик (справа)
A5 Синий/белый Управление питанием B4 Серый/чёрный
·
A7 Kрасный Зажигание (АCC) B5 Белый
ª
Передний
динамик (слева)
A8 Чёрный Заземляющее соединение
(земля)
B6 Белый/чёрный
·
B1 Фиолетовый
ª
Задний динамик (справа)
B7 Зелёный
ª
Задний динамик
(слева)
B2 Фиолетовый/чёрный
·
B8 Зелёный/чёрный
·
RU_KMM-357SD[EN].indd 16RU_KMM-357SD[EN].indd 16 12/4/12 10:32:06 AM12/4/12 10:32:06 AM
