12
EINBAU / ANSCHLUSS

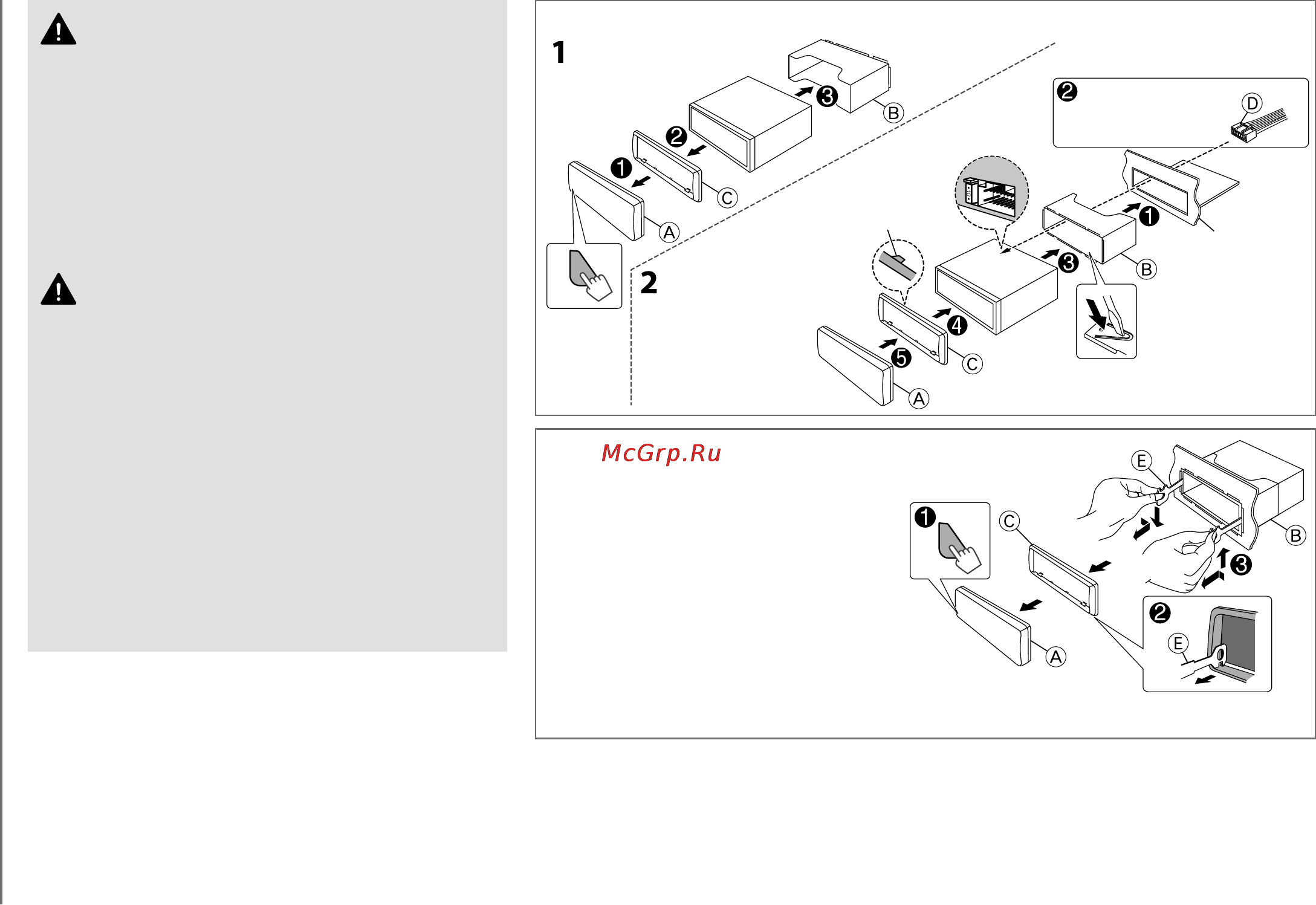

Entfernen der Einheit
1
Nehmen Sie die Frontblende ab.
2 Passen Sie die Vorsprünge an den
Ausziehschlüsseln an beiden Seiten
des Frontrahmens ein und ziehen Sie
ihn heraus.
3 Setzen Sie die Ausziehschlüssel
tief in die Schlitze an jeder Seite
ein und folgen dann den mit Pfeil
gekennzeichneten Anweisungen wie
rechts gezeigt.
Warnung
•
Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden.
• Trennen Sie den negativen Batterieanschluss vor der Verkabelung und
Befestigung ab.
• Schließen Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der
Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu
vermeiden.
• Isolieren Sie nicht angeschlossene Kabel mit Vinylband, um einen Kurzschluss zu
vermeiden.
• Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet
wird.
Vorsicht
• Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage und Verkabelung
ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradiohändler beraten.
• Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile dieses
Geräts bei und kurz nach der Verwendung des Geräts berühren. Metallteile wie
der Kühlkörper und das Gehäuse werden heiß.
• Verbinden Sie nicht die ·-Drähte des Lautsprechers der Karosserie, dem
Massekabel (schwarz) oder schließen sie parallel an.
• Installieren Sie das Gerät in einem Winkel von 30º oder weniger.
• Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das
Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12 V
DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird.
• Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker,
Scheibenwischer usw. ordnungsgemäß funktionieren.
• Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht die
Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch
eine neue Sicherung mit der gleichen Nenngröße.
Grundlegendes Verfahren
1
Ziehen Sie den Schlüssel aus dem Zündschloss, und
trennen Sie dann den ·-Pol der Autobatterie ab.
2 Schließen Sie die Kabel richtig an.
Siehe Verdrahtungsanschluss.
(
➜
13)
3 Bauen Sie das Autoradio in Ihrem Fahrzeug ein.
Siehe Installation des Hauptgeräts (Einbau im
Armaturenbrett)
4 Schließen Sie die ·-Klemme der Autobatterie an.
5 Setzen Sie das Gerät zurück.
(
➜
3)
Führen Sie die erforderliche
Verkabelung aus. (➜ 13)
Armaturenbrett
Ihres Autos
Haken auf der Oberseite
Biegen Sie die entsprechenden Metalllaschen,
um die Einbauhalterung sicher festzuhalten.
Einbau der Einheit (Einbau im Armaturenbrett)
Richten Sie den Frontrahmen
vor dem Anbringen aus, wie
in der Abbildung gezeigt.
GE_KDC-U41R[E0].indd 12GE_KDC-U41R[E0].indd 12 8/23/12 12:21:56 PM8/23/12 12:21:56 PM
