13
DEUTSCH |
RL
REAR
REMOTE CONT
STEERING WHEEL
REMOTE INPUT
MUTE
P. CONT
ANT CONT

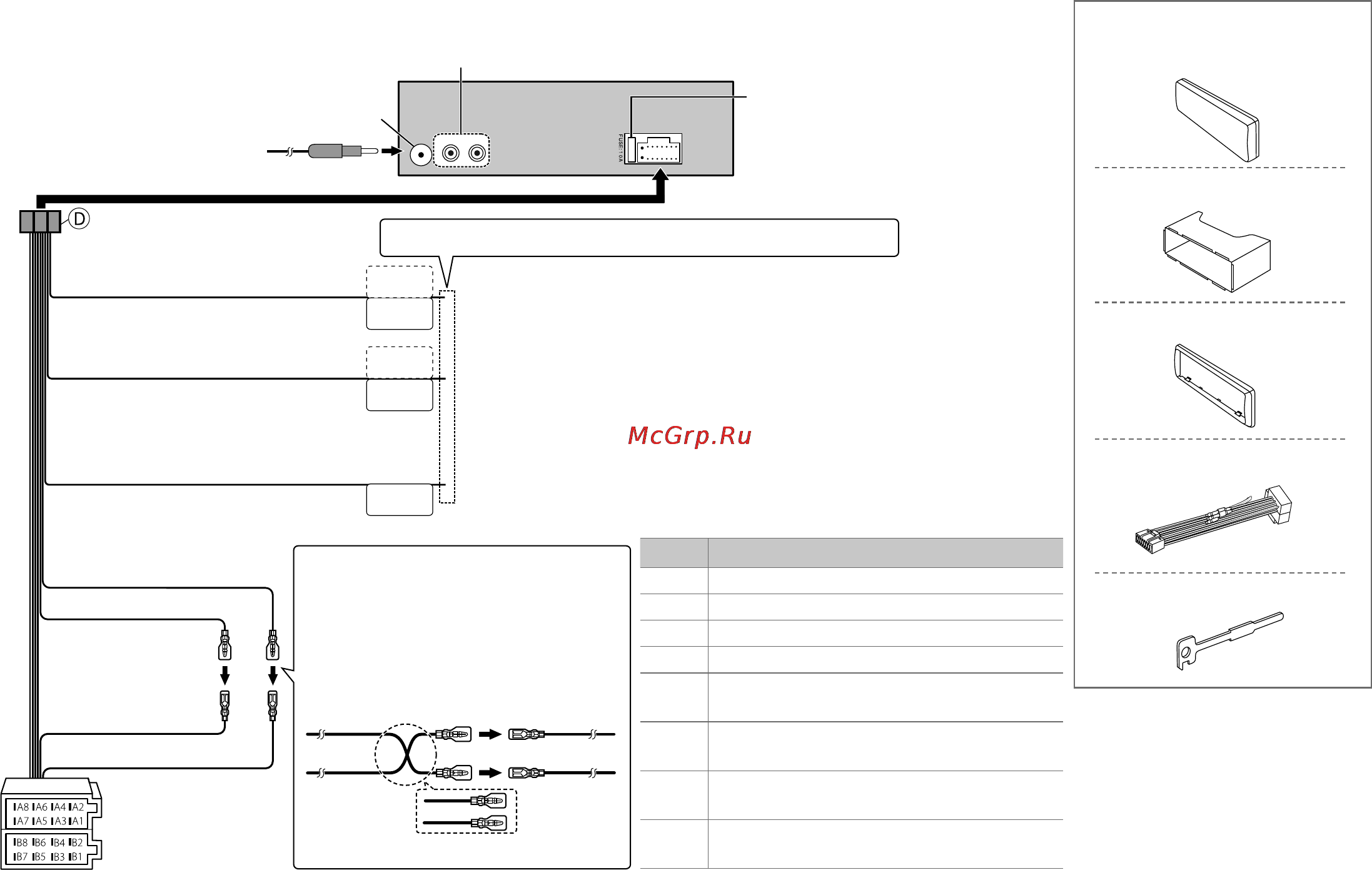

Verdrahtungsanschluss
Teileliste für den Einbau
Sicherung (10 A)
Antennenanschluss
( ×2 )
( ×1 )
( ×1 )
( ×1 )
( ×1 )
A
Frontblende
B
Einbauhalterung
C
Frontrahmen
D
Kabelbaum
E
Ausziehschlüssel
Hellblau/Gelb
(Lekungs-Fernbedienungskabel)
Zum Lenkrad-Fernbedienungsadapter
Blau/Weiß
(Stromsteuerungskabel/
Antennensteuerungskabel)
Braun
(Stummschaltungs-Steuerkabel)
Bei Verwendung des optionalen Leistungsverstärkers entweder einen Anschluss an den
Stromsteuerungsanschluss oder an den Antennensteuerungsanschluss des Fahrzeugs
durchführen.
An den geerdeten Anschluss anschließen, während das Telefon klingelt oder während
Sie einen Anruf erledigen. (Lesen Sie hinsichtlich des Anschlusses an das Kenwood-
Navigationssystem die Bedienungsanleitung des betreffenden Geräts.)
Gelb (A4)
Rot (Zündkabel)
Rot (A7)
Gelb (Batteriekabel)
ISO-Anschlüsse
Anschluss des ISO-Anschlusses an manche
VW/Audi oder Opel (Vauxhall) Automobile.
Sie müssen möglicherweise die Verkabelung des
mitgelieferten Kabelbaums modifizieren, wie
unten gezeigt.
Gerät
Fahrzeug
A7 (Rot)
Zündkabel
(Rot)
A4 (Gelb)
Standardverkabelung
Batteriekabel
(Gelb)
Falls kein Anschluss durchgeführt wird, lassen Sie den Draht bitte nicht aus der Lasche hervorstehen.
Hinterer/Subwoofer-Ausgang
Stift
Farbe und Funktion
A4 Gelb : Batterie
A5 Blau/Weiß : Stromsteuerung
A7 Rot : Zündung (ACC)
A8 Schwarz : Erdungsanschluss (Masse)
B1 / B2 Lila
ª
/ Lila/Schwarz
·
: Hinterer Lautsprecher
(rechts)
B3 / B4 Grau
ª
/ Grau/Schwarz
·
: Vorderer Lautsprecher
(rechts)
B5 / B6 Weiß
ª
/ Weiß/Schwarz
·
: Vorderer Lautsprecher
(links)
B7 / B8 Grün
ª
/ Grün/Schwarz
·
: Hinterer Lautsprecher
(links)
GE_KDC-U41R[E0].indd 13GE_KDC-U41R[E0].indd 13 8/30/12 4:31:58 PM8/30/12 4:31:58 PM
