12

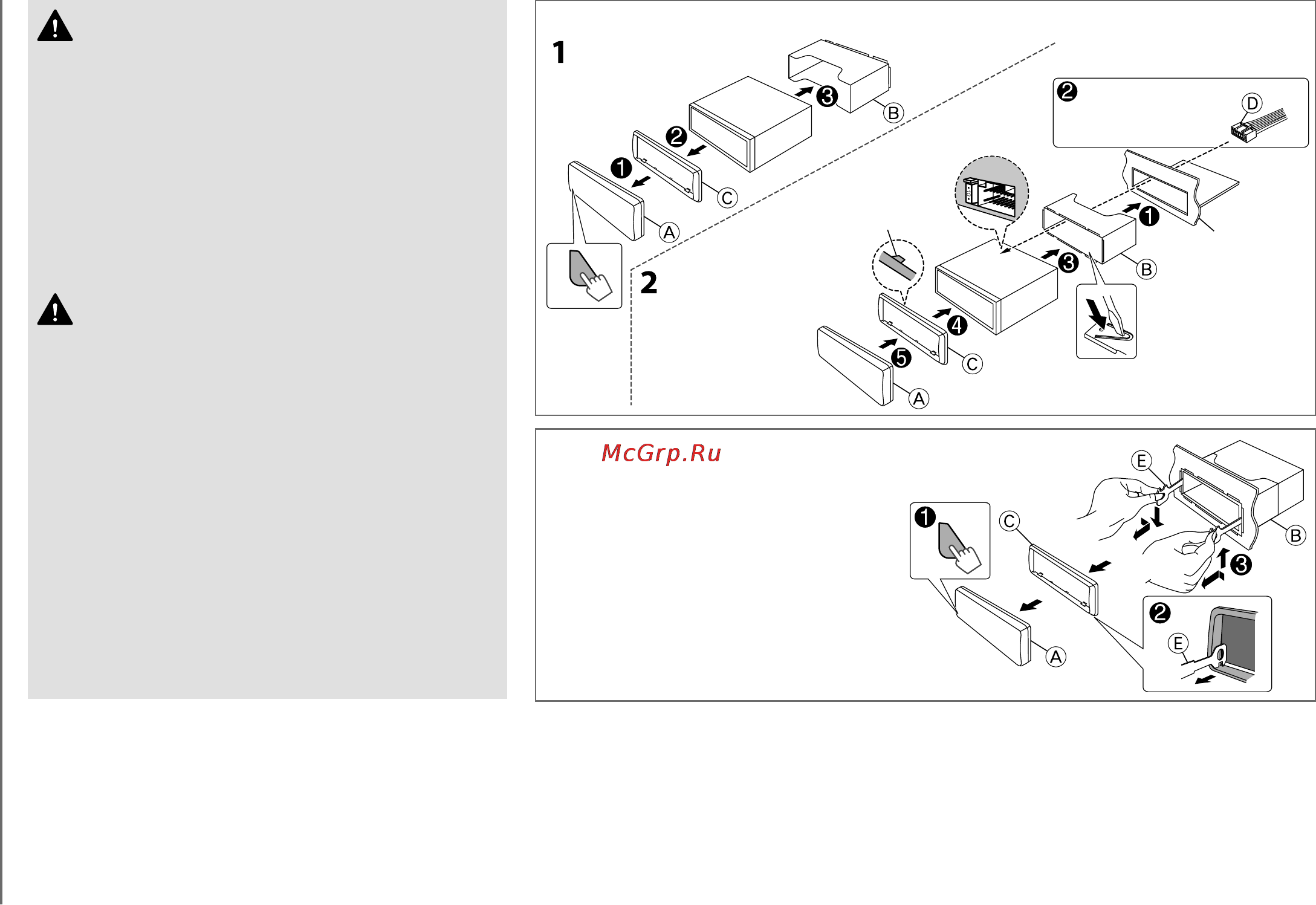

ВСТАНОВЛЕННЯ / З’ЄДНАННЯ
Як зняти пристрій
1
Зніміть передню панель.
2 Вставте ключі для демонтажу у
отвори з обох сторін декоративної
накладки і витягніть її.
3 Вставте ключі для демонтажу
глибоко в отвори з обох боків і
витягніть автомагнітолу, діючи, як
позначено стрілками на малюнку
праворуч.
Попередження
• Автомагнітола призначена лише для встановлення на автомобілях з
джерелом живлення 12 В постійного струму і підключенням мінусового
проводу до маси.
• Відключіть негативний контакт акумулятору перед підключенням кабелів
та монтажем.
• Не підключайте кабелі батареї (жовті) та кабель запалення (червоний) до
шасі автомобіля або кабелю заземлення (чорний), щоб уникнути короткого
замикання.
• Ізолюйте непідключені кабелі за допомогою вінілової стрічки, щоб
уникнути короткого замикання.
• Переконайтеся у тому, що після закінчення встановлення пристрою,
виконано його заземлення на шасі авто.
Застереження
• Задля безпеки, доручіть цю роботу фахівцям. Зверніться до дилера
автомагнітоли.
• Цей пристрій призначений для встановлення до консолі автомобіля. Не
торкайтеся металевих деталей цього пристрою у процесі та протягом
певного часу після завершення експлуатації. Температура металевих
деталей, наприклад, радіатора охолодження та кожуху, значно підвищується.
• Не підключайте кабелі · динаміка до шасі автомобіля, кабелю заземлення
(чорний) або паралельно до обох.
• Встановіть пристрій під кутом 30º або менше.
• Якщо підвіска електрокабелів вашого автомобіля не має клеми запалення,
підключіть кабель запалення (червоний) до клеми на коробці запобіжників
автомобіля, що забезпечує живлення 12 В постійного струму та вмикається
та вимикається за допомогою ключа запалення.
• Після установки приладу слід перевірити справність стоп-сигналів,
сигнальних вогнів, двірників тощо.
• Якщо запобіжник перегорить, спочатку переконайтеся, що кабелі не
торкаются шасі автомобіля, а потім замініть старий запобіжник на новий з
такими ж характеристиками.
Основні процедури
1
Вийміть ключ з замка запалювання, потім відключіть
· клему акумулятора автомобіля.
2 Правильно підключіть всі кабелі.
Див. розділ
“
Підключення кабелів
”
. (➜ 13)
3 Встановіть прилад у своєму автомобілі.
Див. розділ
“
Установка пристрою (монтаж автомагнітоли)
”.
4 Підключіть клему · акумулятора автомобіля.
5 Перезавантажте пристрій.
(
➜
3)
Не вимагає
підключення кабелів.
(
➜
13)
Панель приладів
автомобіля
Гачки мають бути на
верхній стороні
Зігніть відповідні лапки так, щоб монтажний кожух
був надійно закріплений у відсіку панелі приборів.
Установка пристрою (монтаж автомагнітоли)
Вирівняйте зовнішню
пластину перед установкою,
як показано.
UK_KDC-U41R[E0].indd 12UK_KDC-U41R[E0].indd 12 8/23/12 6:03:12 PM8/23/12 6:03:12 PM
