3
Съемник гидравлический автономный состоит из корпуса гидроцилиндра, встроенного плунжер-
ного насоса, упорного штока, захватов (лап) и рукоятки. Встроенный насос, приводимый в дейст-
вие за счет возвратно-поступательных движений рукоятки, нагнетает масло в рабочую полость
гидроцилиндра, создавая давление на поршень.
Наружная поверхность корпуса гидроцилиндра имеет резьбу для перемещения захватов вдоль
оси с целью компенсации расстояния между штоком и деталью. Шток съемника, оказывая дав-
ление на вал с демонтируемой деталью, приводит в движение захваты (лапы) съемника, которые
зафиксированы на демонтируемой детали.
Винт сброса давления имеет два положения «открыто - закрыто», в положении «открыто» давле-
ние в гидроцилиндре падает. После полного сброса давления падения, возвратная пружина воз-
вращает шток инструмента в исходное положение.

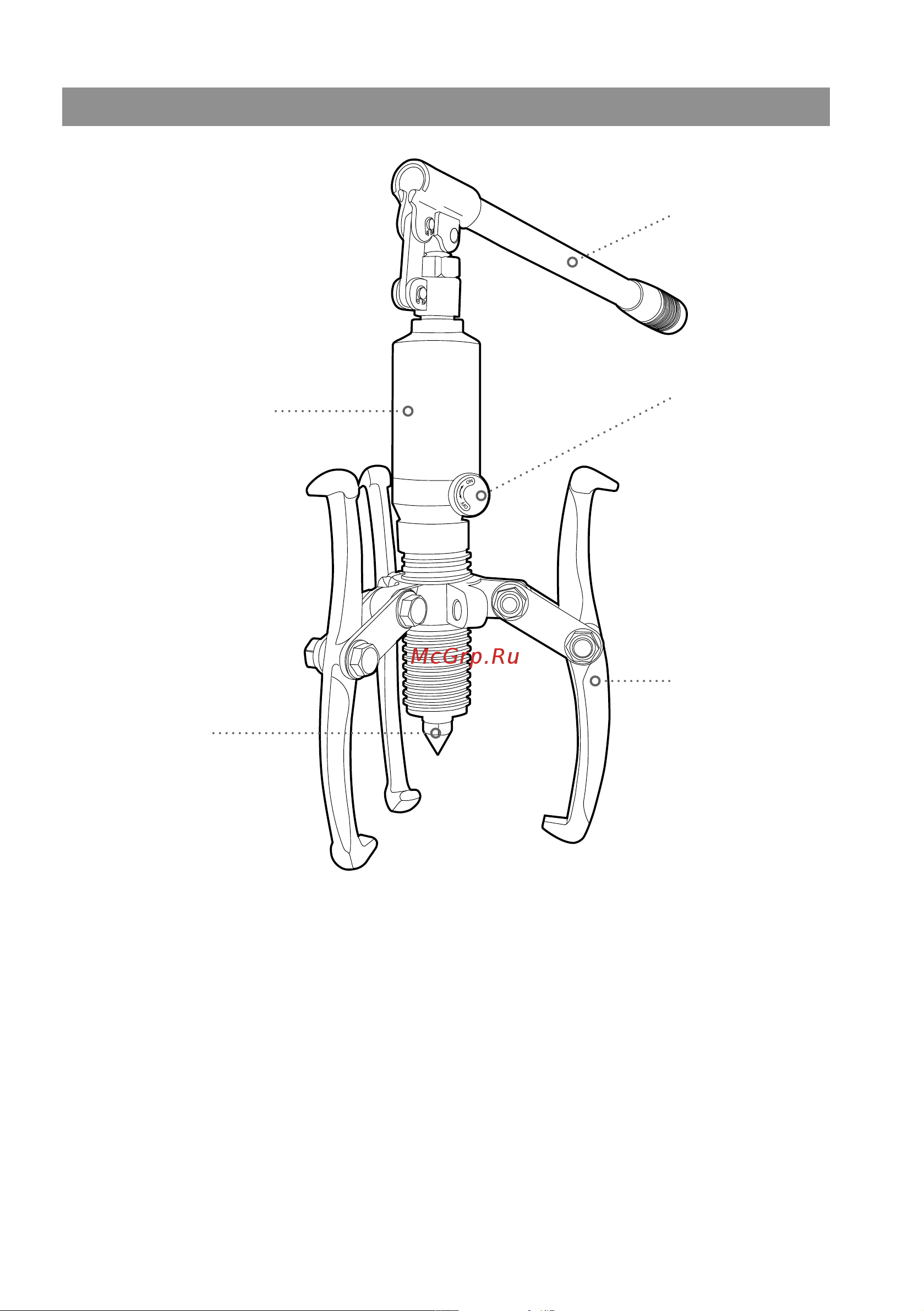

Устройство и принцип работы
Рукоятка
Гидроцилиндр
Винт сброса давления
Шток
Захваты (лапы)
