МАШИНА ШЛИФОВАЛЬНАЯ УГЛОВАЯ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

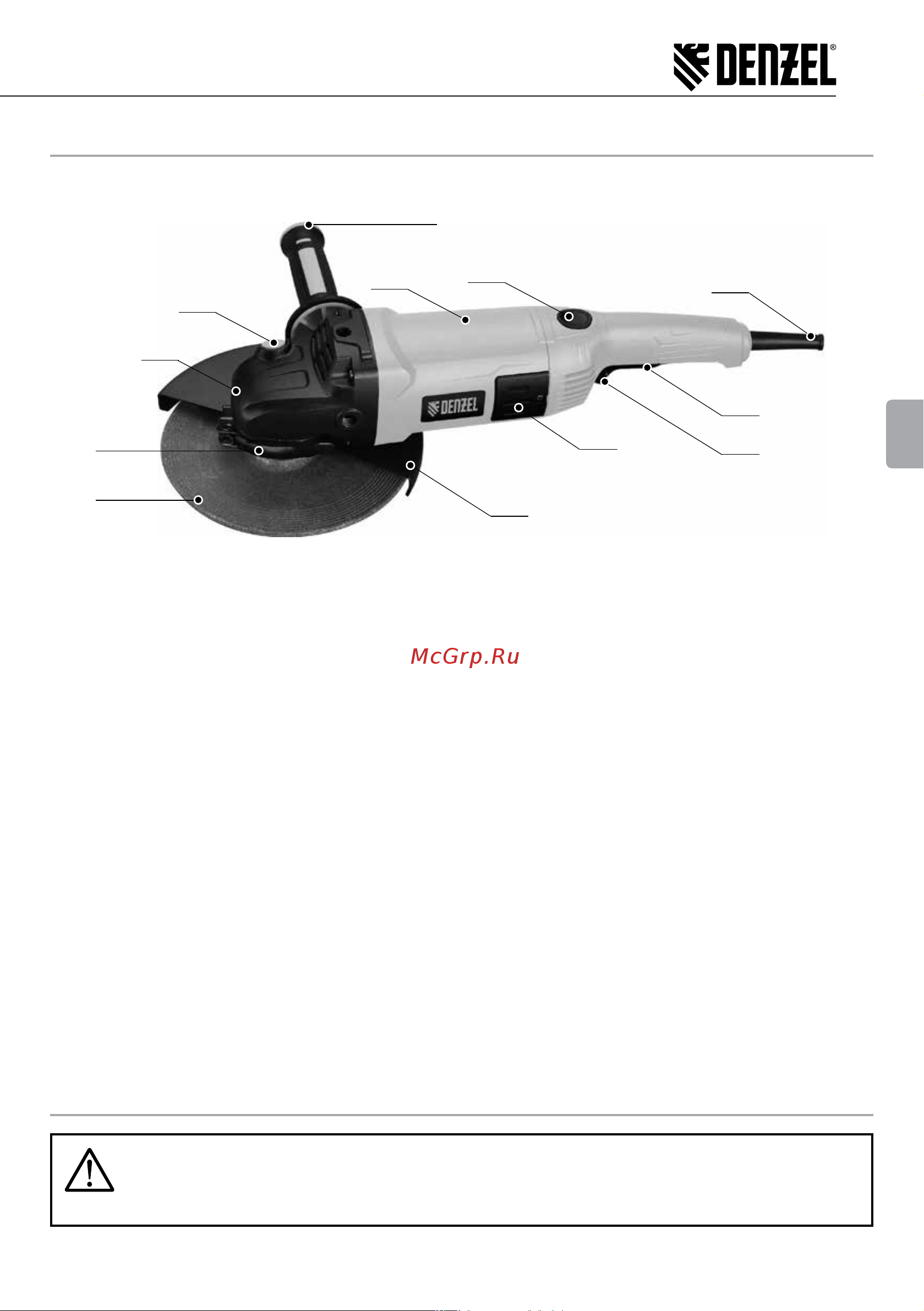

Общий вид машины представлен на рисунке 1.

рис. 1

1. Корпус редуктора.

2. Кнопка блокировки шпинделя.

3. Корпус двигателя.

4. Крышка щеточного узла.

5. Клавиша блокировки основной

рукоятки (для модели AG-230-2400).

6. Кабель питания.

7. Клавиша выключателя питания.

8. Кнопка блокировки выключателя.

9. Боковая рукоятка.

10. Кожух защитный.

11. Рычаг крепления защитного кожуха.

12. Оснастка.

Описание

Машина шлифовальная угловая представляет собой машину вращательного действия, состоящую из элек-

тропривода и углового редуктора, на выходном валу которого предусмотрена возможность закрепления

оснастки. Электроприводом служит коллекторный двигатель переменного тока, размещенный в пластмас-

совом корпусе.

Машина предназначена для работы шлифовальными или отрезными кругами, а также зачистным инстру-

ментом (металлическими/капроновыми чашечными и дисковыми щетками, лепестковыми шлифоваль-

ными головками и т.п.). Машина рассчитана на использование оснастки, имеющей рабочую скорость не

менее 80 м/с.

Машина оборудована защитным кожухом, предохраняющим оператора от искр, вылетающих из зоны обра-

ботки продуктов износа оснастки, и травм при разрушении оснастки. Работа без использования защитного

кожуха категорически запрещена по соображениям безопасности.

ЭКСПЛУАТАЦИЯ

ВНИМАНИЕ!

Перед работами по подготовке к эксплуатации, настройке, техническому обслуживанию

электроинструмента всегда отключайте питающий кабель от электросети.
