6
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

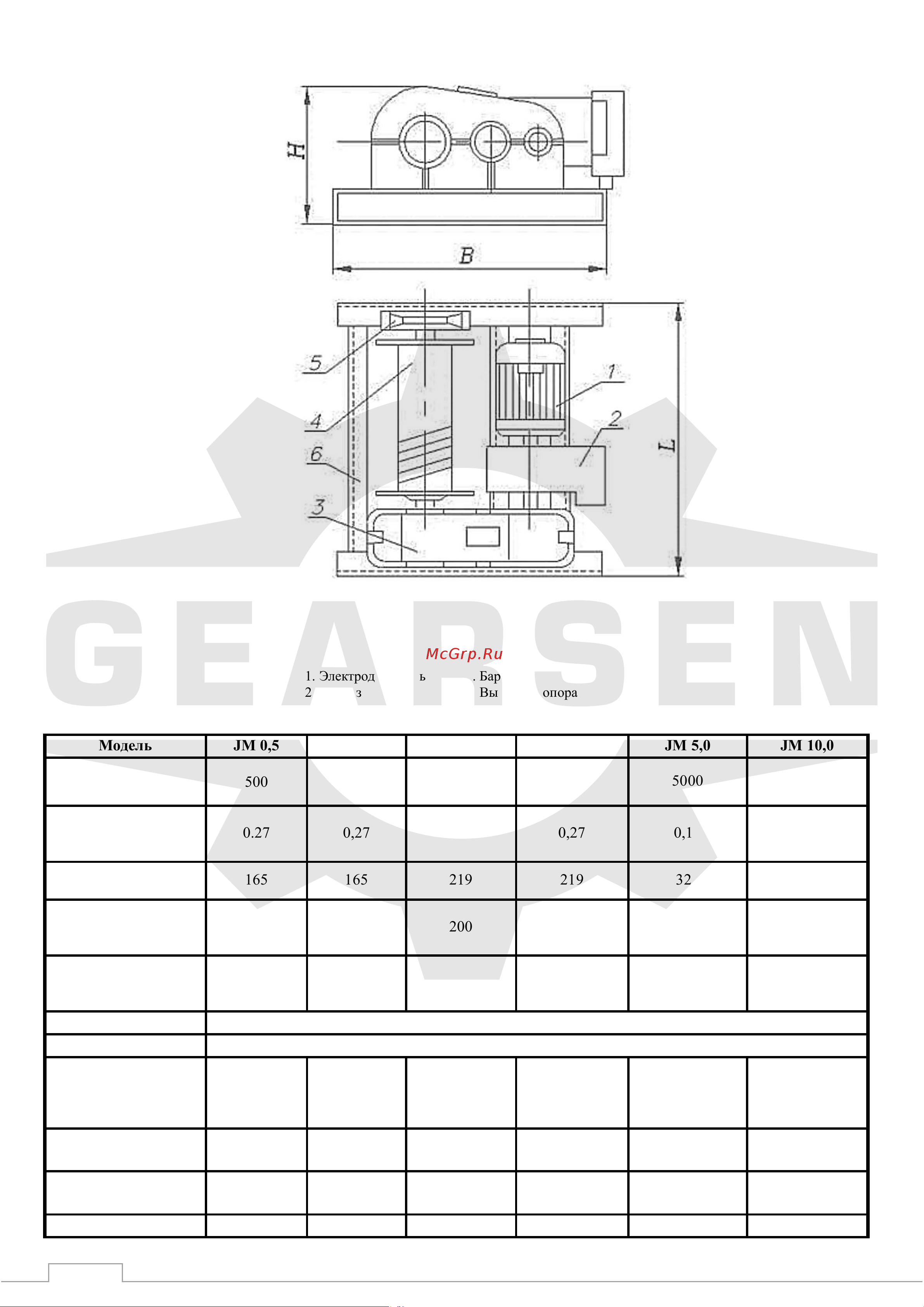

Рис.3
Модель
JM 0,5
JМ 1,0
JМ 2,0
JМ 3,0
JМ 5,0
JМ 10,0
Тяговое усилие, кг
500
1000 2000 3000 5000 10000
Расчетная скорость
навивки каната на
первом слое, м/сек
0.27 0,27 0,27 0,27 0,15 0,15
Диаметр барабана,
мм
165 165 219 219 325 425
Максимальная
длина каната на
лебедке, м
150 200 200 200 250 300
Количество масла в
редукторе, л
1,5 3 5 8-10 15 25
Тип масла
Трансмиссионное
Тип тормоза
Тормоз колодочный на валу редуктора
Двигатель
3 кВт
1420 об/мин
380В
4 кВт
1440 об/мин
380В
7,5 кВт
1400 об/мин
380В
11 кВт
1460 об/мин
380В
15 кВт
960 об/мин
380В
22 кВт
960 об/мин
380В
Диаметр каната, мм
6,0 8 11 13 19,6 30
Габариты, мм
700х620х40
0
860х780х50
0
1050х980х550
1180х1080х60
0
1220х1385х800 1920х1680х890
Масса с канатом, кг
114
172
353
478
1040
2500
1. Электродвигатель
4. Барабан
2. Тормоз
5. Выносная опора
3. Редуктор
6. Рама
