178 | 中文
1 609 929 W93 | (31.5.10) Bosch Power Tools

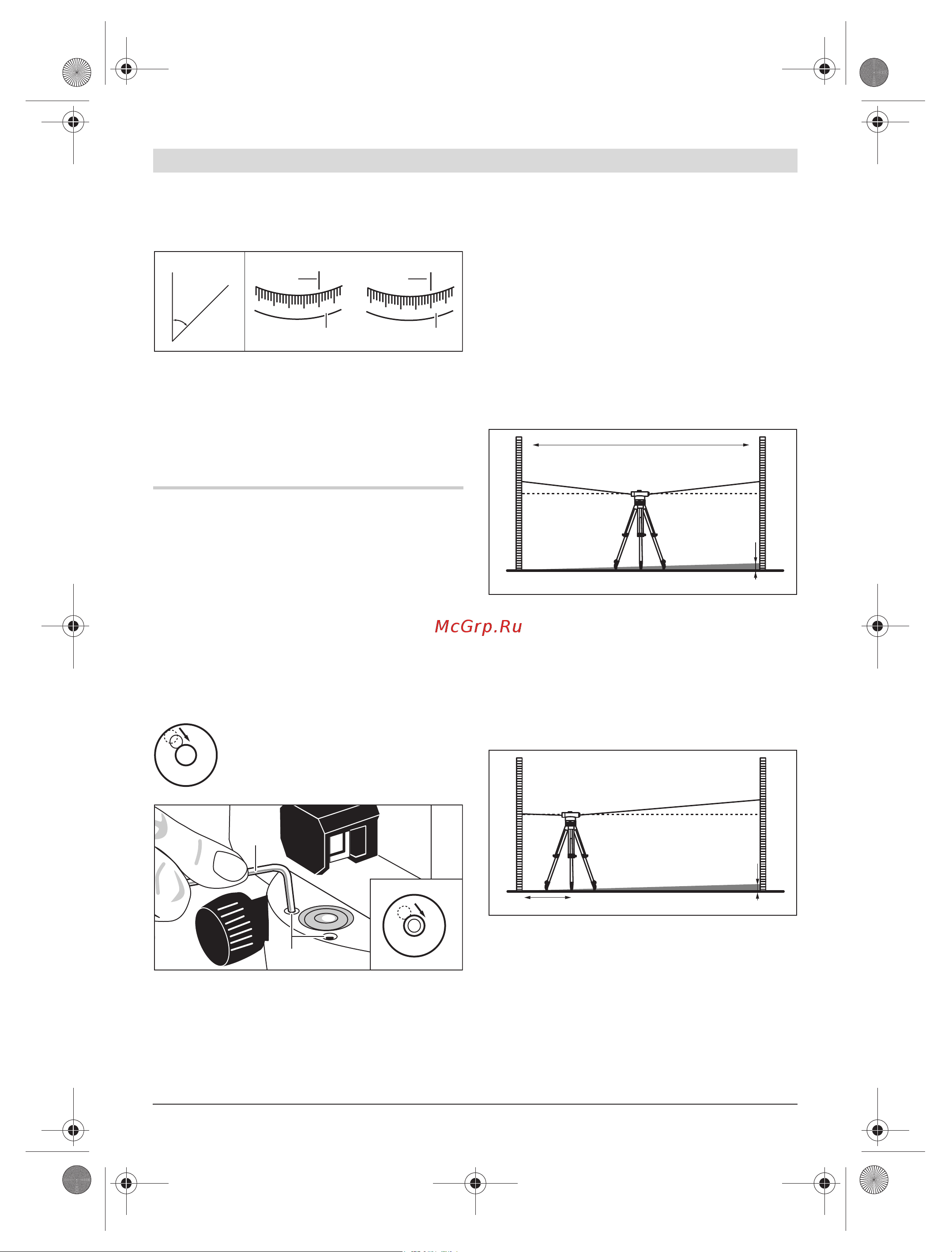

角度測量
透過測量角度時的起始點來瞄準測量儀器
把測量儀器對準點 A 轉動水平刻度盤 10 讓刻度 0 對
準水平刻度盤的讀取記號 9 接著把測量儀器朝向點 B，
此時便可以記下水平刻度盤的讀取記號 9 下的刻度
GOL 20 D/GOL 26 D: 範例測量所得的角度為 : 45 °
GOL 20 G/GOL 26 G: 範例測量所得的角度為 : 45 新度
檢查儀器的測量準確度
操作儀器之前或經過長時間的運輸之後，都必須檢查測
量儀器的找平精度和顯示精度
檢查󰁞水準儀
使用地腳螺栓 12 校准測量工具 調整螺栓讓氣泡位在
󰁞水准儀 7 的中央
將望遠鏡旋轉 180°，如果氣泡離開了󰁞水准儀 7 的中央
位置，便須再度校准󰁞水准儀
再度校准󰁞水准儀
把󰁞水准儀 7 的氣泡移動到󰁞水准儀的外
圍和中心點之間此時必須擰轉地腳螺栓
12
使用內六角扳手 17 擰轉矯正螺釘 11，讓氣泡進入󰁞水
准儀的中央位置
將望遠鏡旋轉 180° 來檢查󰁞水准儀需要的話要重覆
調校過程或者接洽博世的顧客服務處
檢查脹縮件
做好測量儀器的校準和聚焦工作後，先尋找一個參考點
並測量󰆁點的高度 接著按下脹縮件的鎖定鈕 8 並隨即
放開它重新測量參考點的高度
如果兩次的高度測量結果不一致， 便必須把測量儀器交
給博世顧客服務處修理
檢查十交叉線段
檢查時必須找一段 30 公尺長的測量距離 把測量儀器
放在中央在測量距離的兩端分別放置水准尺 A 和水准
尺 B
做好測量儀器的校准和聚焦工作後，再先後讀取兩個水
准尺上的高度 計算出差值 d；即 a
1
( 水准尺 A 上的高
度 ) 和 b
1
( 水准尺 B 上的高度 ) 的差距
例子 :
a
1
=1,937米
b
1
=1,689米
a
1
– b
1
= 1,937 米 – 1,689 米 =0,248米 = d
把測量儀器放置在距離水准尺 A 約 1 米處 做好測量儀
器的校准和聚焦工作後，再讀取高度值 a
2
( 水准尺 A 上
的高度 )
把先前計算所得的 d 值從測量所得的高度值 a
2
中減除，
以求得高度 b
2
( 水准尺 B 上的高度 ) 的額定值
測量高度 b
2
( 水准尺 B 上的高度 )，此測量值和計算得
到的額定值的差距如果超過 6 毫米 (GOL 20 D/G) 或
3 毫米 (GOL 26 D/G)，則須再度校准十交叉線段
20
10
0
A
40
50
60
B
A
B
x
°
9
10
9
10
17
11
AB
30 m
a
1
b
1
d
a
1
– b
1
= d
AB
1 m
a
2
b
2
a
2
– d = b
2
d
