Теплолюкс Neptun PROFI 220В 3/4 [2/2] Схемы подключения

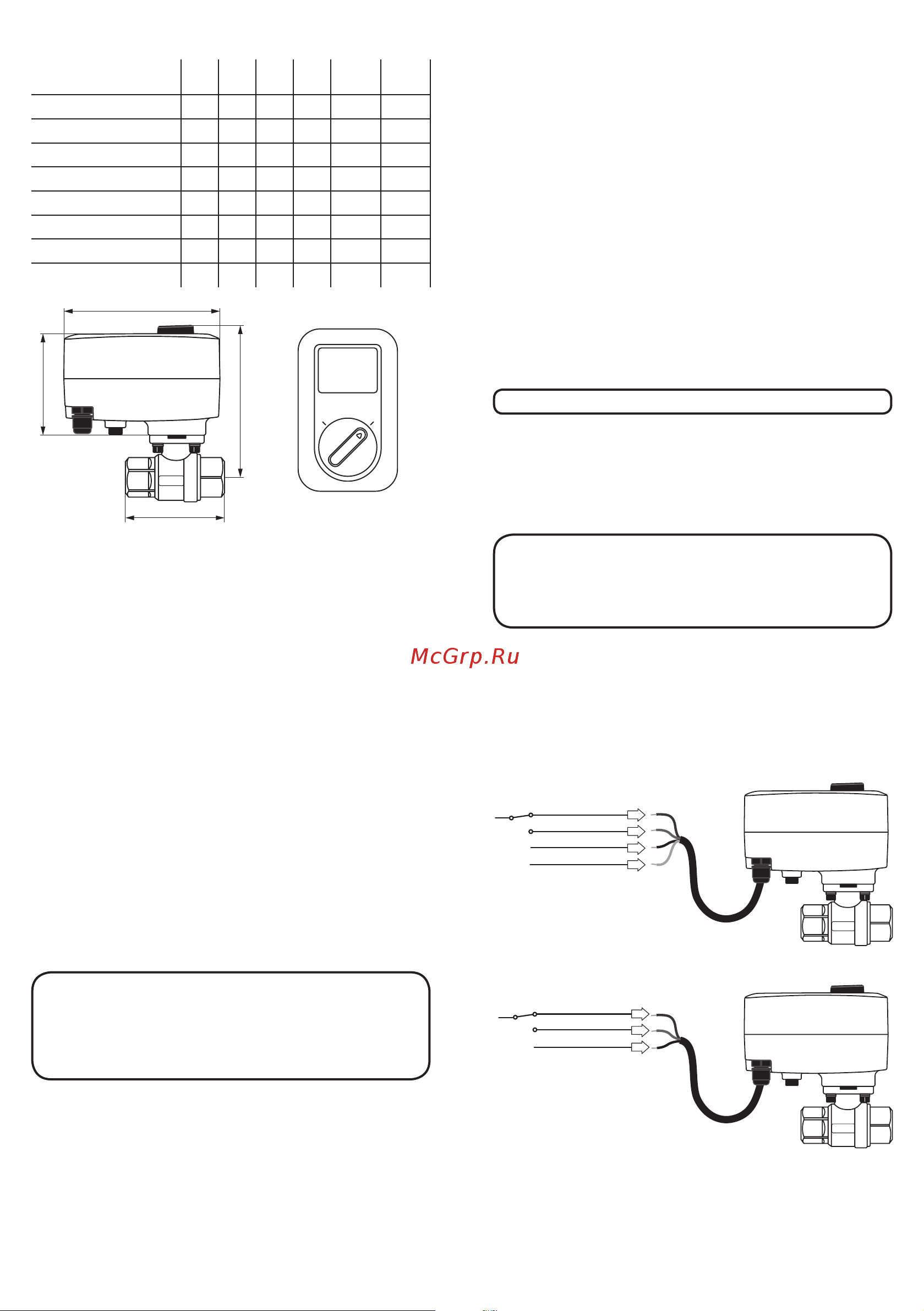

Установочные размеры (мм) (рис. 1)

Ручное управление возможно только при полно-

стью обесточенном электроприводе!

Ручное управление краном с электроприводом воз-

можно только при нажатии кнопки, расположенной

в нижней части привода. Впротивном случае может

быть поврежден внутренний механизм привода!

Модель A B L H

шири-

на

вес,

гр

Neptun Pro 220В ½ 75 105 67 105 65 900

Neptun Pro 220В ¾ 75 105 71 108 65 1000

Neptun Pro 220В 1 75 105 83 112 65 1150

Neptun Pro 220В 1¼ 75 105 99 120 65 1600

Neptun Pro 12В ½ 75 105 67 105 65 900

Neptun Pro 12В ¾ 75 105 71 108 65 1000

Neptun Pro 12В 1 75 105 83 112 65 115 0

Neptun Pro 12В 1¼ 75 105 99 120 65 1600

Функция ручного управления (рис. 2)

Привод кранов серии Neptun Bugatti Pro имеет

функцию ручного управления.

Рис. 3 Электрическая схема подключения

крана с электроприводом серии

Neptun Pro 220В

Рис. 4 Электрическая схема подключения

крана с электроприводом

серии Neptun Pro 12В

красный (открыть)

синий (закрыть)

черный (общий)

зеленый (земля)

красный (открыть)

зеленый (закрыть)

черный (общий)

+12 B

-12 B

Индикация состояния крана:

• кран ОТКРЫТ – стрелка на ручке ручного управ-

ления указывает на индикатор OPEN на корпусе

электропривода;

• кран ЗАКРЫТ – стрелка на ручке ручного управ-

ления указывает на индикатор CLOSE на корпусе

электропривода.

Производитель

ООО «Завод ССТ ТП»,

141008, Московская обл., г. Мытищи,

Проектируемый пр-д 5274, стр. 7,

Тел./факс: +7 495 728-80-80, www.neptun-mcs.ru

Гарантийная мастерская находится по адресу:

141008, Московская обл., г. Мытищи,

Проектируемый пр-д 5274, стр. 7,

Тел./факс: +7 495 728-80-80

Транспортировка и хранение

Кран шаровой с электроприводом допускается

транспортировать всеми видами транспорта всо-

ответствии с правилами, действующими на кон-

кретном виде транспорта, с соблюдением условий

транспортирования группы С по ГОСТ 23216-78.

Краны шаровые с электроприводом должны хра-

ниться с соблюдением условий хранения 2 (С) по

ГОСТ 15150-69.

Чтобы вручную открыть или закрыть кран, необхо-

димо выполнить следующие действия:

1. Нажмите и удерживайте кнопку, расположенную

на нижней части электропривода.

2. Поверните ручку ручного управления влево или

вправо для того, чтобы закрыть или открыть кран.

3. Отпустите кнопку.

Рис. 1 Рис. 2

Схемы подключения

Обязательным для выполнения гарантийных обяза-

тельств является наличие заполненного гарантийно-

го талона с указанием наименования изделия, назва-

ния магазина или торговой фирмы, продавшей товар,

её штампа, Ф.И.О. иподписи уполномоченного лица.

Гарантийный срок: 10 лет со дня продажи

Гарантийные обязательства не распространяются

на краны с электроприводом Neptun Pro, имею-

щие механические повреждения, а также если де-

фект возник в результате неправильного монтажа,

подключения и эксплуатации данных приборов.

Гарантийные обязательства

Меры безопасности

Кран шаровой с электроприводом соответствуют

требованиям технических регламентов таможен-

ного союза ТР ТС 020/2011 «Электромагнитная со-

вместимость технических средств», ТР ТС 010/2011

«Обезопасности машин и оборудования». Кран

шаровой сэлектроприводом Neptun Pro 220В,

Кран с электроприводом Pro 220В соответствуют

также ТР ТС 004/2011 «Обезопасности низковольт-

ного оборудования».

Подключение крана шарового с электроприводом

должно производиться квалифицированным элек-

триком. Все работы по монтажу и подключению

крана шарового с электроприводом следует про-

водить при отключенном напряжении питания.

Срок службы изделия не менее 12 лет.

OPEN CLOSE
