RU 21
УСТАНОВКА
2
1

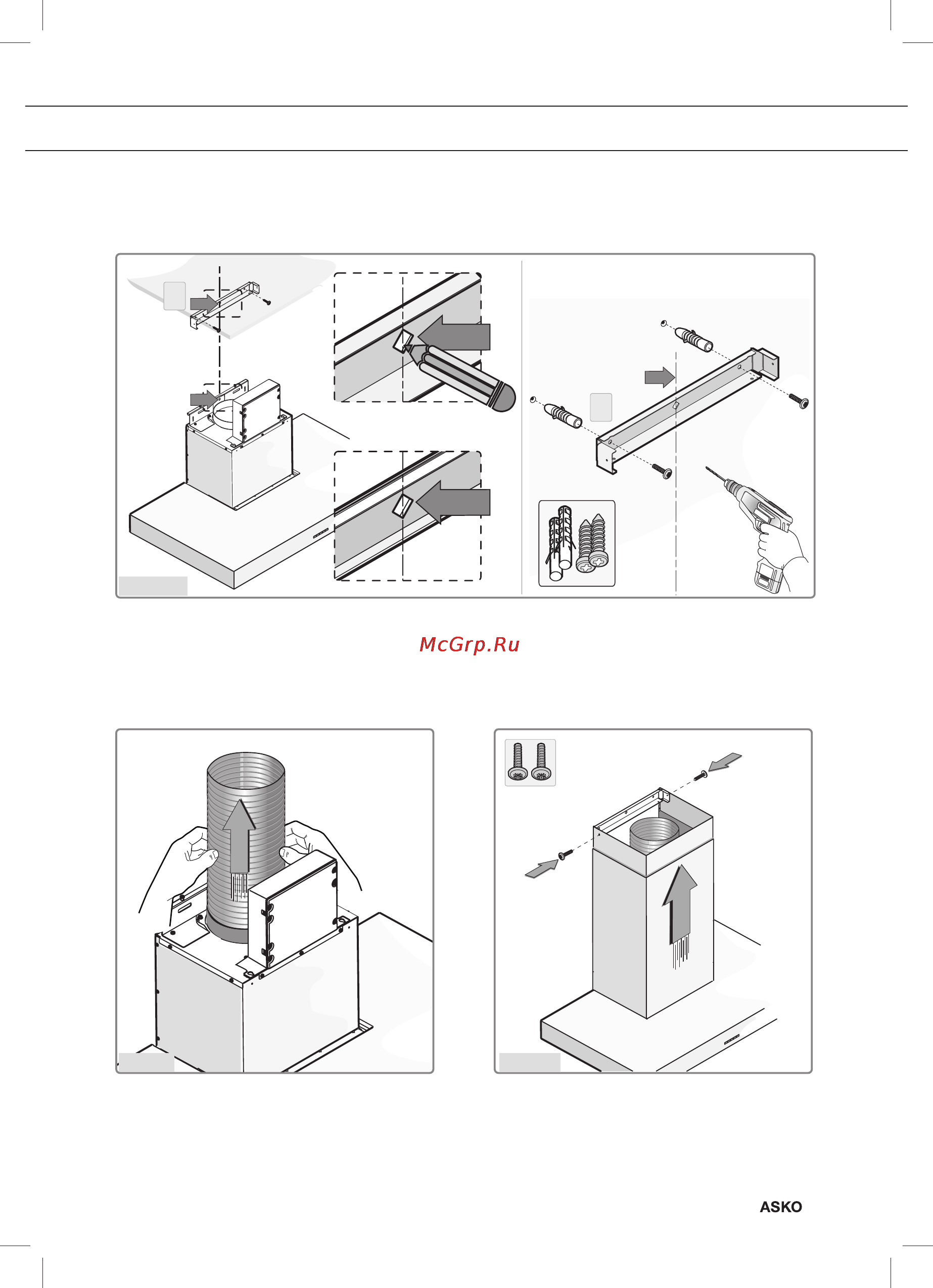

Рис. 11
Рис. 10
Рис. 12
Расположите кронштейн в соответствии с указанными на рисунке 1 размерами, после чего
зафиксируйте кронштейн с помощью винтов и дюбелей, которые входят в комплект (рис.10).
Подсоедините фланец к отверстию для
выпуска воздуха с помощью трубы
(рис. 11).
Расположите верхний ствол в нижнем
стволе и разместите последний на
корпусе вытяжки. Наденьте верхний
ствол на кронштейн и зафиксируйте его
с помощью двух винтов (рис. 12).
