INSTALLATION
2
1
Fig.11
Fig.10
Fig.12

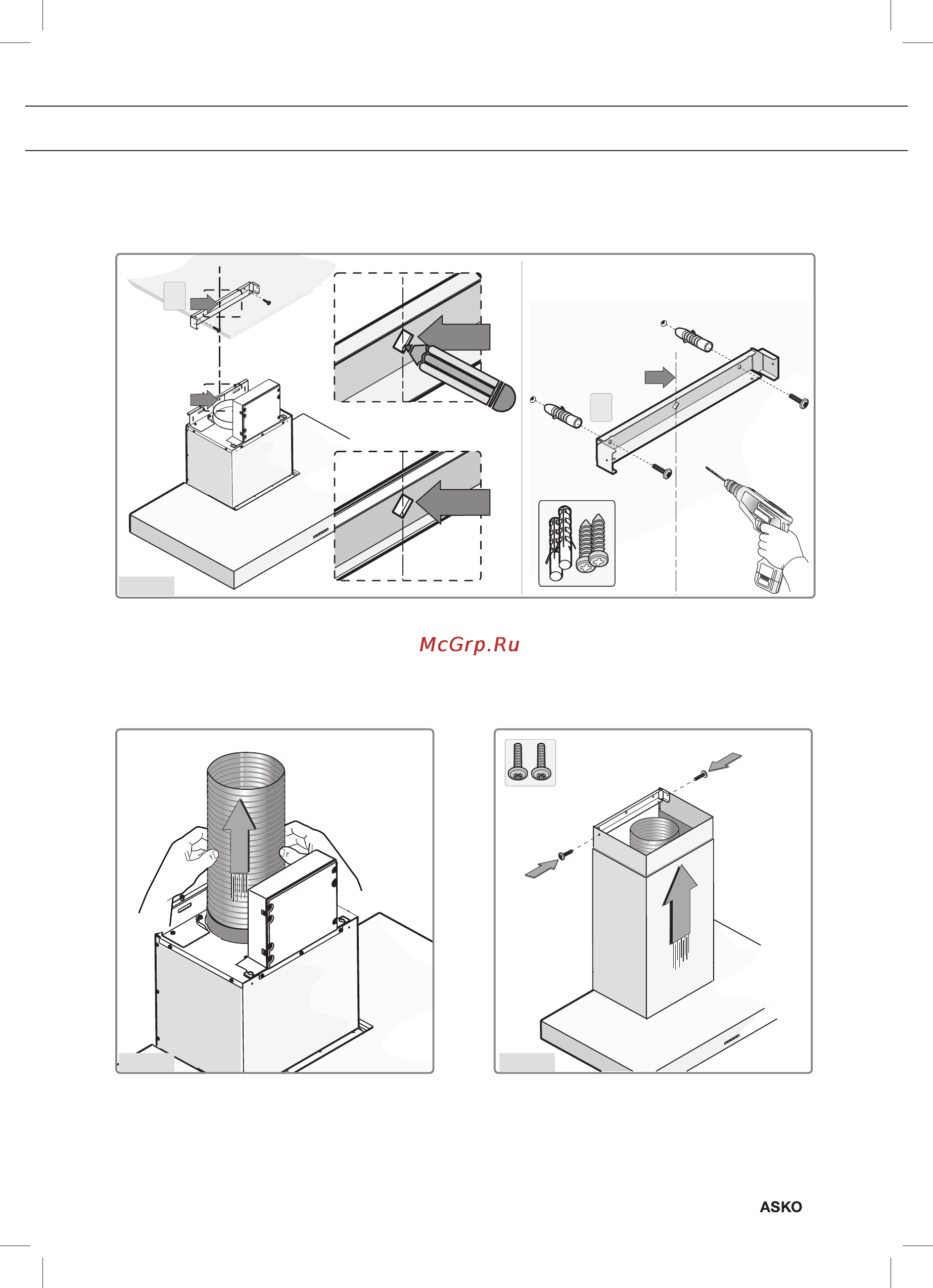

- Positionnez le collier en tenant compte des dimensions indiquées à la fi gure 1 et mettez-le en
place au moyen des vis et chevilles fournies avec l’appareil (Fig.10).
- Raccordez la bride au système
d’évacuation d’air avec un tuyau (Fig.11).
- Faites glisser la tige supérieure dans la tige
inférieure et fi xez-les sur la carrosserie de
la hotte. Faites glisser la tige supérieure
jusqu’à ce qu’elle se trouve contre le
collier et fi xez-la avec les deux vis (Fig.12).
