ПОДГОТОВКА Подключение телевизора Ru 27

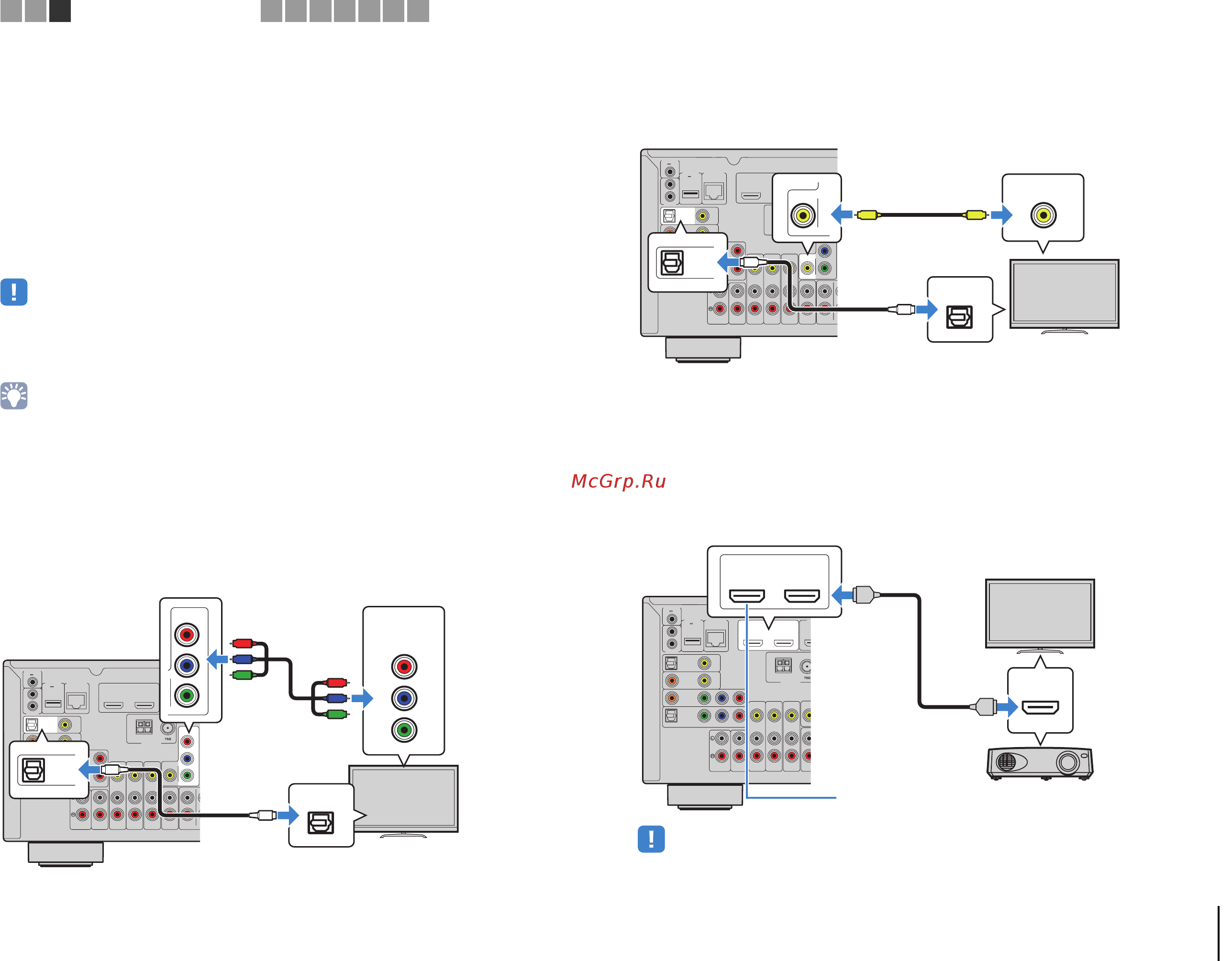

Способ подключения 4 (телевизор без входных
гнезд HDMI)
При подключении какого-либо видеоустройства к гнездам AV 1–2 (COMPONENT
VIDEO) аппарата необходимо подключить телевизор к гнездам MONITOR OUT
(COMPONENT VIDEO).
При подключении какого-либо видеоустройства к гнездам AV 3–6 (VIDEO) или
переднему гнезду VIDEO аппарата следует подключить телевизор к гнезду
MONITOR OUT (VIDEO).
Если в качестве источника входного сигнала аппарата выбрать “AV 4”, нажав
AV 4 или SCENE(TV), звук с телевизора будет воспроизводиться через аппарат.
Если телевизор подключен к аппарату не с помощью кабеля HDMI, вы не сможете выводить
сигнал на телевизор через интерфейс HDMI.
Осуществление операций с помощью экрана телевизора возможно только в том случае, если
телевизор подключен к аппарату через интерфейс HDMI.
Если вы подключили к гнездам AV 4 какое-либо внешнее устройство или хотите воспользоваться
другим входным гнездом (кроме OPTICAL) для подключения к телевизору, подключите телевизор
к гнезду AV 1–6 или AUDIO 1–2. Для использования функции SCENE (c. 46) также необходимо
изменить источник входного сигнала для SCENE(TV).
Подключение COMPONENT VIDEO (с помощью компонентного
видеокабеля)
Подключение VIDEO (композитного видео)
(с помощью штекерного видеокабеля)
Подключение другого телевизора или проектора
(Только для RX-V775)
Этот аппарат оснащен двумя выходными гнездами HDMI. Если с помощью кабеля
HDMI подключить к аппарату другой телевизор или проектор, можно переключать
телевизор (или проектор) на просмотр видео с помощью пульта ДУ (c. 45).
Контроль HDMI для гнезда HDMI OUT 2 недоступен.
AUDI O 1
AUDI O 2
OPTICAL
OPTICAL
COAXIAL
VIDEO
AV4
AV3
AV2
AV 1
(TV)
P
B
Y
P
R
COMPONENT
VIDEO
VIDEO
MONITOR OUT
P
B
Y
P
R
HDMI 1
H
(
BD/DVD
)
12
ARC
ANTENNA
FM
AM
AV 5
VIDEO
AV 6
AV OUT
ZONE OUT
S
U
FRONT
ZONE 2
NETWORKDC OUT
TRIGGER OUT
REMOTE
5V
0.5A
(
NET
)
12V
IN
OUT
0.1A
COMPONENT VIDEO
HDMI
OUT
(
RADIO
)
P
R
P
B
Y
COMPONENT
VIDEO
P
R
P
B
Y
P
R
P
B
Y
COMPONENT
VIDEO
TOR OUT
P
B
Y
P
R
OPTICAL
O
O
OPTICAL
AV4
(TV)
Аппарат
(вид сзади)
MONITOR OUT
(COMPONENT VIDEO)
Гнезда
Видеовход
(компонентный видеосигнал)
Гнездо AV 4
(OPTICAL)
Аудиовыход
(цифровой оптический)
TB
AUDI O 1
AUDI O 2
OPTICAL
OPTICAL
COAXIAL
VIDEO
AV4
AV3
AV2
AV 1
(TV)
P
B
Y
P
R
COMPONENT
VIDEO
VIDEO
MONITOR OUT
P
B
Y
P
R
HDMI 1
H
(
BD/DVD
)
12
ARC
ANTENNA
FM
AM
AV 5
VIDEO
AV 6
AV OUT
ZONE OUT
S
U
FRONT
ZONE 2
NETWORKDC OUT
TRIGGER OUT
REMOTE
5V
0.5A
(
NET
)
12V
IN
OUT
0.1A
COMPONENT VIDEO
HDMI
OUT
(
RADIO
)
VIDEO
VIDEO
MONITOR
V
V
OPTICAL
O
O
OPTICAL
AV4
(TV)
Аппарат
(вид сзади)
Гнездо
MONITOR OUT (VIDEO)
Видеовход
(композитный видеосигнал)
Гнездо AV 4
(OPTICAL)
Аудиовыход
(цифровой оптический)
TB
AUDI O 1
AUDI O 2
OPTICAL
OPTICAL
COAXIAL
VIDEO
AV4
AV3
AV2
AV 1
(TV)
P
B
Y
P
R
VID
E
M
O
H
(
B
D
12
ARC
ANTENNA
FM
AM
AV 5
VIDEO
AV 6
AV OUT
ZONE
O
ZON
E
NETWORKDC OUT
TRIGGER OUT
REMOTE
5V
0.5A
(
NET
)
12V
IN
OUT
0.1A
COMPONENT VIDEO
HDMI
OUT
(
RADIO
)
HDMI
HDMI
12
OUT
ARC
HDMI
HDMI
Аппарат
(вид
сзади)
Гнездо HDMI OUT 2
Вход HDMI
Проектор
Телевизор
(уже подключен)
TB
1 2 3
