В Станциях Alta Bio 3+, 3 + OR, 5+, 5 + OR, 5 + Low Н, 7 +, 10 + Н, 15 + Н интегрирован колодец
для сбора очищенной воды и удаление воды организовано в напорном режиме.
В дополнительной камере Станции установлен дренажный поплавковый насос (см. рис. 2)
для обеспечения напорного выброса очищенной воды.
Станции со встроенным колодцем и насосом для принудительного отведения очищенной
воды необходимы в условиях, когда нет возможности организовать утилизацию очищенной
воды в самотечном режиме.
Установленный в Станции насос позволяют стабильно отводить очищенную воду из Станции
на расстояние до 60 м, при условии паспортного заглубления оборудования и прямолиней-
ного напорного трубопровода.
ВНИМАНИЕ длина напорной трассы зависит от материала трубы, количе-
ства и углов поворотов, перепада высот, используемых фитингов и запор-
ной арматуры. Окончательный расчет напорной трассы рассчитывает спе-
циализированная проектная организация.
ВНИМАНИЕ во избежание промерзания напорные трубопроводы, находя-
щиеся в зоне промерзания должны быть утеплены активными системами
утепления (термокабель, утеплитель, специализированная труба и т.д.).
Станции Alta Bio 3 +, 3 + OR, 5 +, 5 + OR, 5 + Low Н, 7 +, 10 + Н, 15 + Н оборудованы само-
течным аварийным отводом очищенной воды, данная система позволяет дополнительно

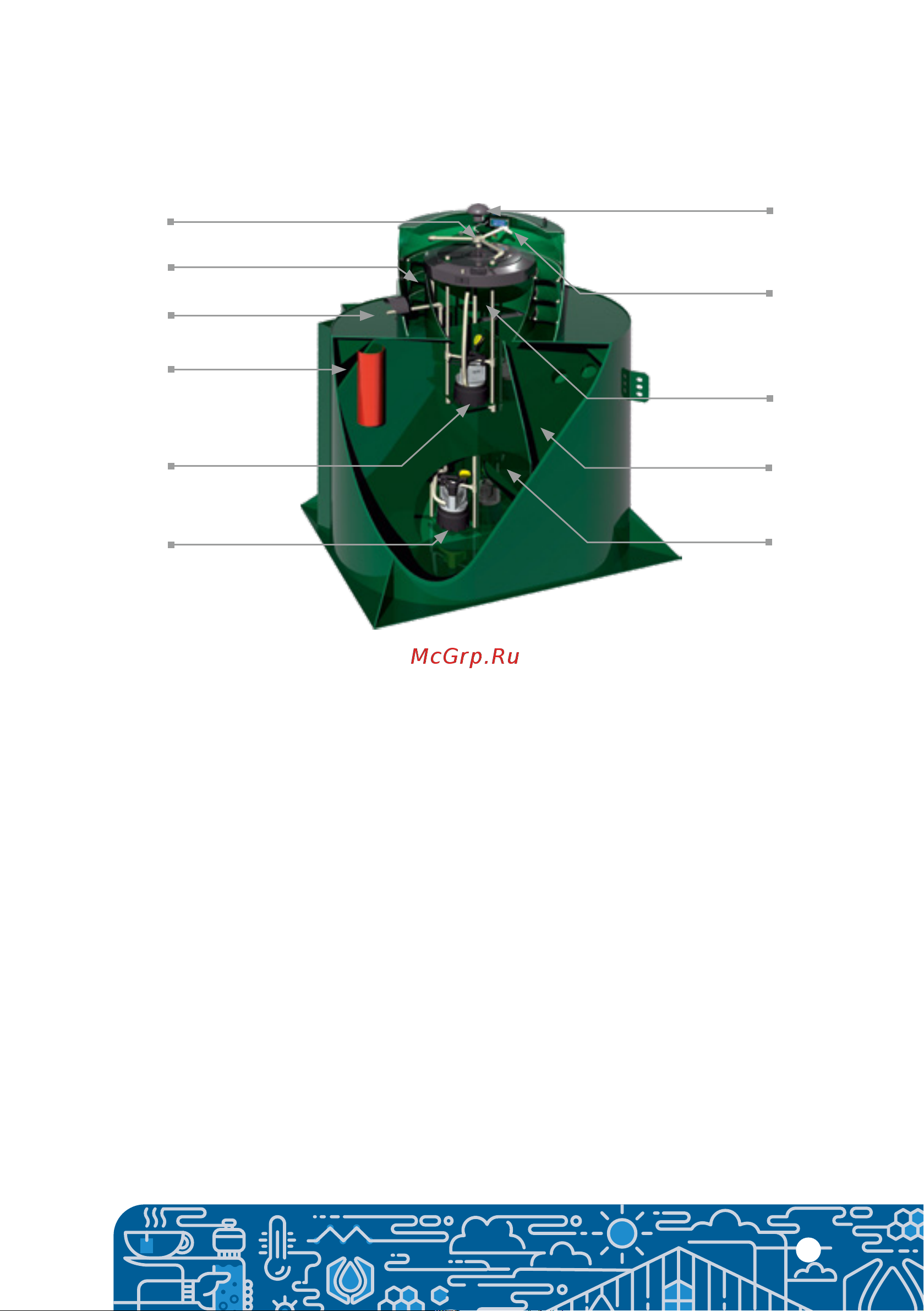

Рисунок 2. Схема станции Alta Bio со встроенным колодцем
для сбора очищенной воды и напорным выбросом.
СТАНЦИИ ALTA BIO С ОРГАНИЗАЦИЕЙ УДАЛЕНИЯ ОЧИЩЕННОЙ ВОДЫ
В НАПОРНОМ РЕЖИМЕ
Вращающийся разбрызгиватель
Первая камера
трехкамерного
отстойника
Вторая камера
трехкамерного
отстойника
Камера
чистой воды
Напорный выход
Электронный модуль
управления
Биозагрузка
Рециркуляционный насос
Насос удаления
чистой воды
Третья камера
трехкамерного
отстойника
Вентиляционный патрубок
