50
Режим рециркуляции
➄
RECIRCULATE
Режим вентиль закрыт
➅
CLOSED
В режиме рециркуляции вода, минуя фильтр, подается на выходной патрубок фильтра и да-
лее в сторону УФ стерилизатора и на выход из Станции.
Режим можно использовать на период запуска Станции, что бы увеличить ресурс фильтрую-
щей загрузки, а так же необходимо использовать в случае повышения давления в фильтре в
условиях не возможности оперативной замены фильтрующей загрузки.
В режиме вентиль закрыт, шестипозиционный вентиль закрыт. Движение жидкости через
фильтр не осуществляется
Режим предназначен для обслуживания фильтра.
ВНИМАНИЕ! Переключение режима
работы фильтра допускается про-
изводить после полной остановки
движения воды в подводящих тру-
бопроводах.
ВНИМАНИЕ! Переключение режима
работы фильтра допускается про-
изводить после полной остановки
движения воды в подводящих тру-
бопроводах.

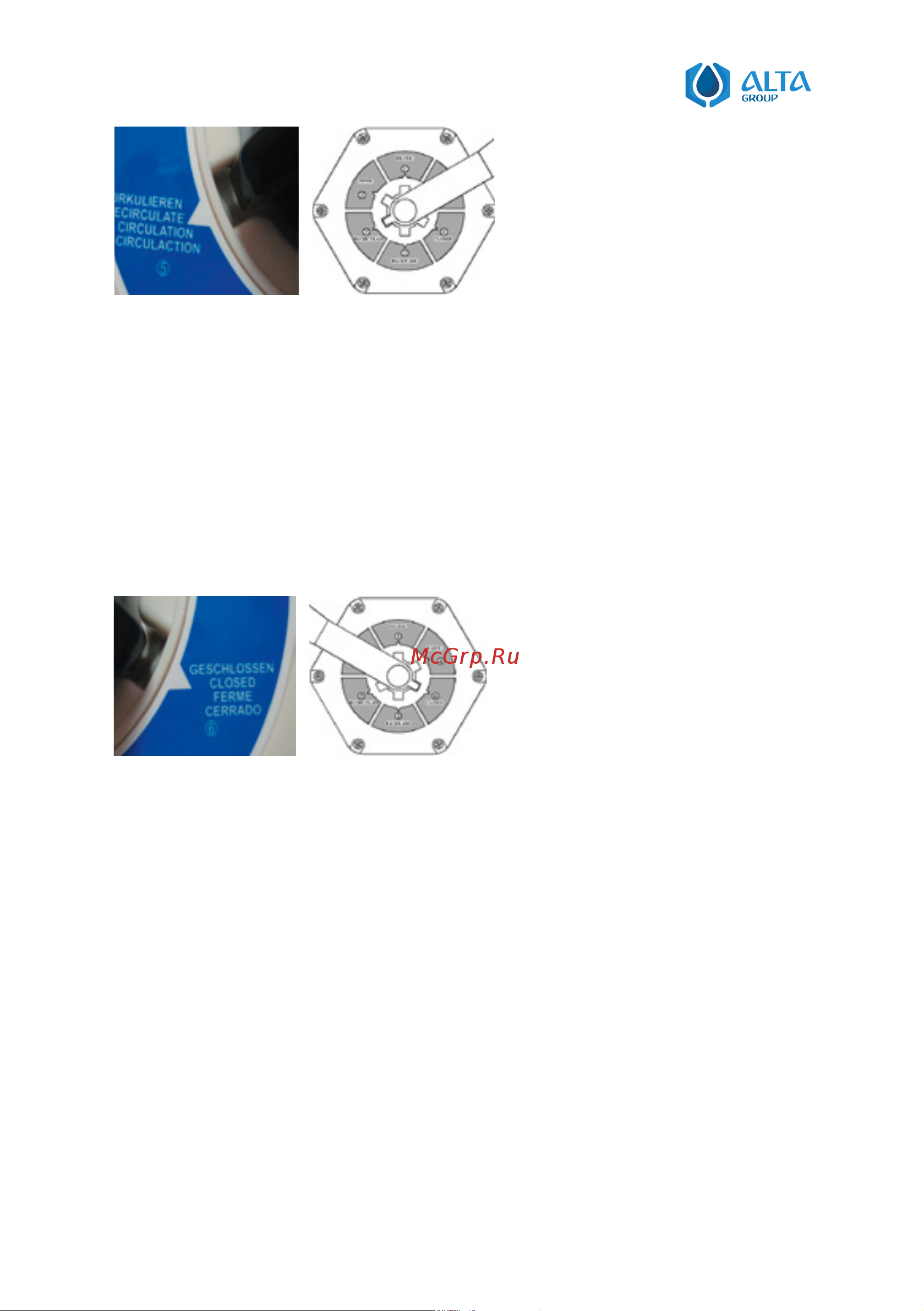

Рисунок 24. Режим рециркуляции.
Рисунок 25. Режим вентиль закрыт.
ВНИМАНИЕ! В данном режиме вода не подвергается фильтрации, в целом
эффективность очистки и обеззараживания стока может быть значительно
снижена.
