16
защитить оборудование от затопления на случай отключения электроэнергии, при условии
возникновения неисправностей насосного оборудования либо отводящего напорного тру-
бопровода.
Для обеспечения указанной защиты выпуск аварийного отвода необходимо смонтировать в
аварийную емкость, колодец (в комплект поставки не входит), либо иную другую водоотво-
дящую сеть.
В аварийной системе водоотведения уровень воды не должен подниматься выше выпуска
аварийного самотечного патрубка Станции, для дополнительной защиты Станции выпуск
аварийного самотечного патрубка рекомендуется оборудовать обратным клапаном.
В Станциях Alta Bio 7 + UV и 10 + UV интегрирован блок УФ обеззараживания, для обеззара-
живания очищенной воды и обеспечения возможности утилизации воды непосредственно в
водоем, в том числе рыбохозяйственного назначения.
Очищенная вода после биофильтра поступает в систему фильтрации, которая состоит из ме-
ханического фильтра тонкой очистки и напорного сорбционного фильтра со специальной
загрузкой Alta Sorbent, далее вода поступает для обеззараживания с помощью УФ лампы.
В системе фильтрации блока происходит окончательная доочистка воды до требуемых зна-
чений концентрации взвешенных веществ в ней, соответствующих требованиям к сбросу в
водоемы рыбохозяйственного назначения. В систему фильтрации вода подается насосами,
организованными в группу основной и резервный. На напорном сорбционном фильтре рас-
положен шестиходовой вентиль для промывки фильтрующей загрузки. Время промывки
определяется значениями на манометре.
СТАНЦИИ ALTA BIO СО ВСТРОЕННЫМ БЛОКОМ УФ ОБЕЗЗАРАЖИВАНИЯ

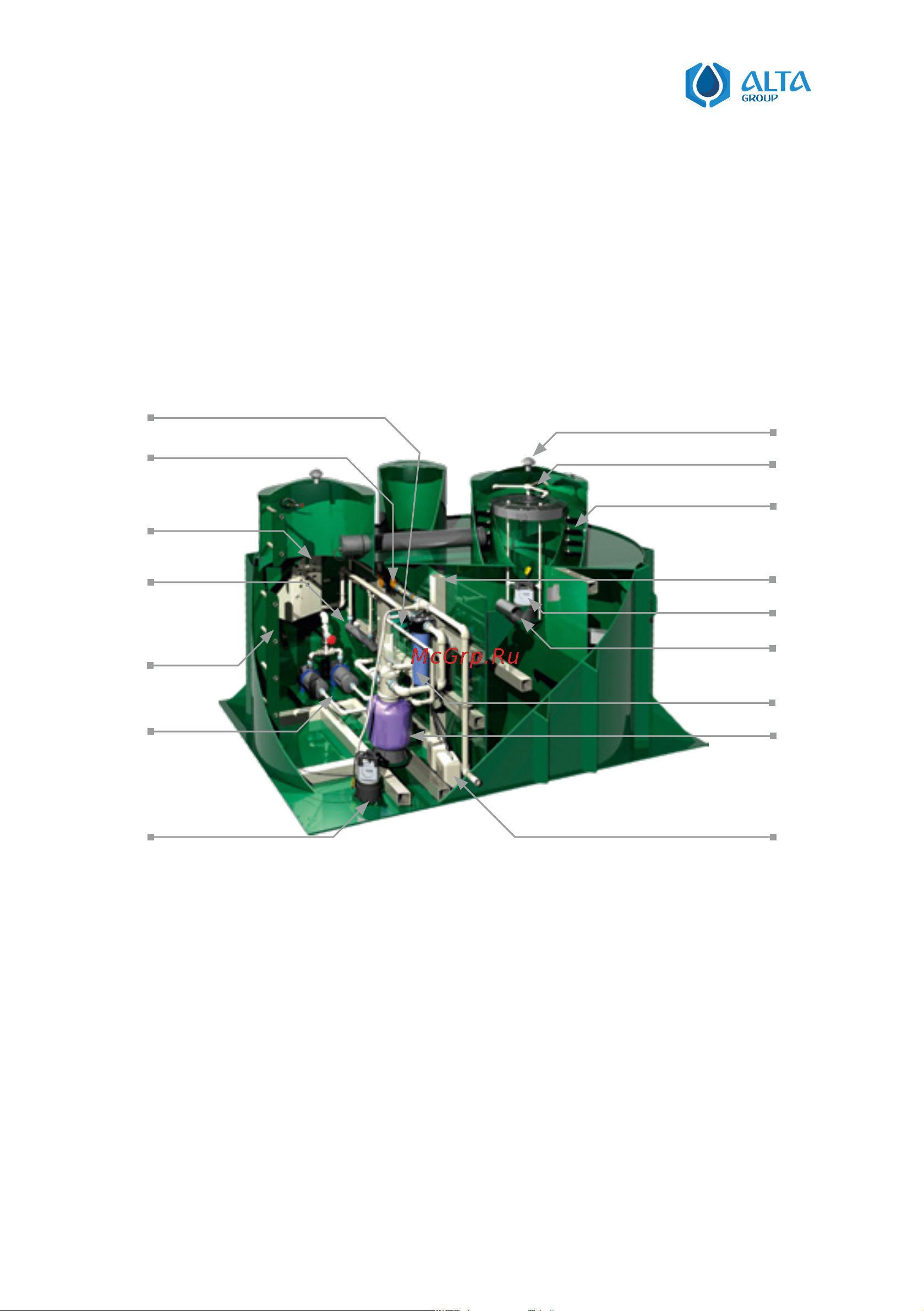

Рисунок 3. Схема станции Alta Bio со встроенным блоком
УФ обеззараживания очищенной воды.
Вращающийся ороситель
Фильтр
предварительной очистки
Ёмкость для коагулянта
Напорный
сорбционный
фильтр
Рециркуляционный насос
Выход очищенной воды
Шкаф
управления
УФ-лампа
Насос-дозатор реагента
Расходомер
Аварийный выход
Биозагрузка
Лестница
Насосная группа
Аварийный
насос
Вентиляционный патрубок
