Alta Bio 5+ [32/64] Электроподключение станции alta bio

ВНИМАНИЕ! К электроподключению станции допускается персонал, про-

шедший аттестацию по технике безопасности, имеющий доступ к работе с

электроустановками напряжением до 1000 В (квалификационная группа не

ниже 3), и изучивший настоящий паспорт.

ВНИМАНИЕ! При подключении станции обязательно обеспечить заземле-

ние. Подключение питания следует выполнять через УЗО с номинальным

током утечки 10 мА и током теплового расцепителя 6А.

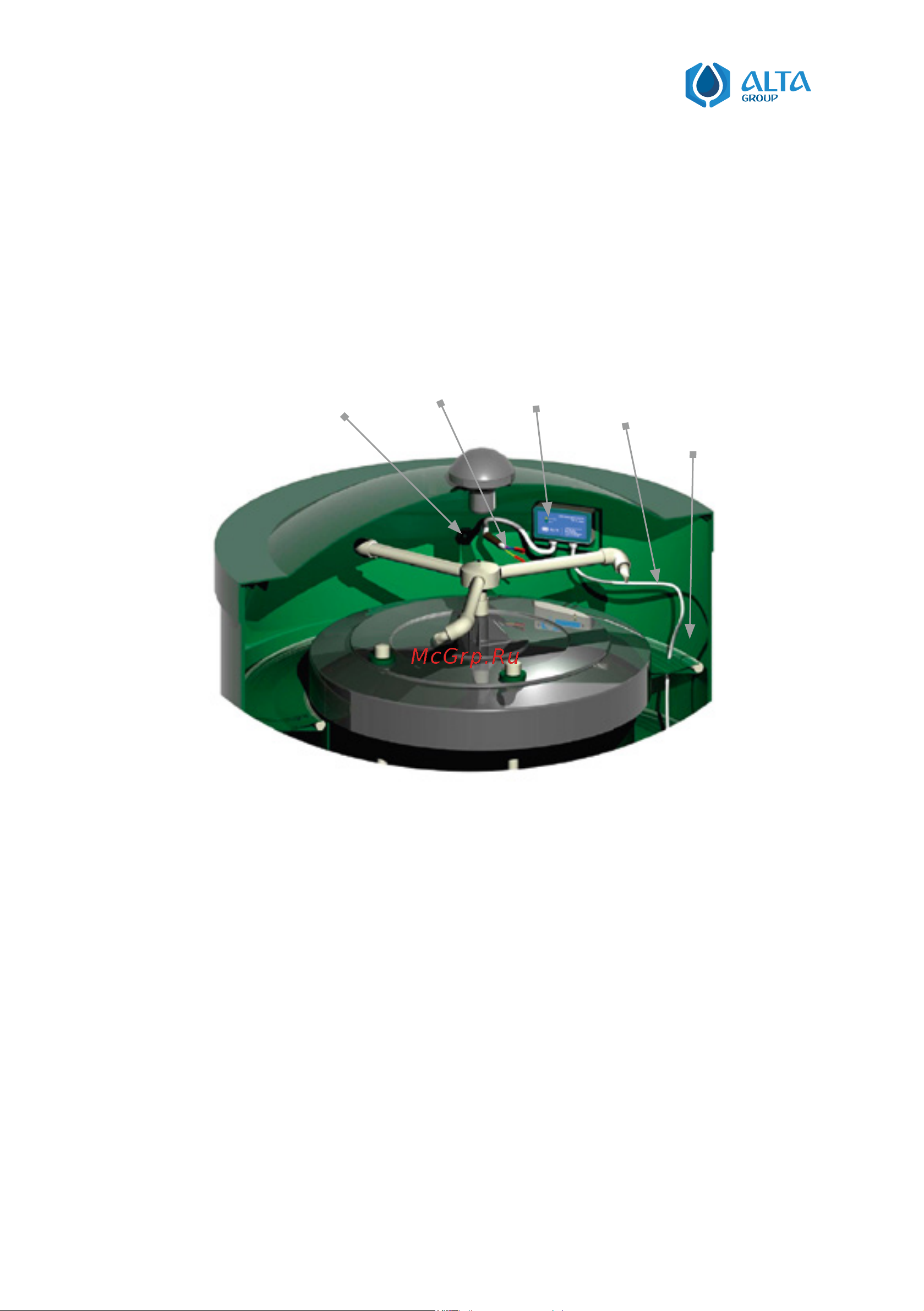

Электроподключение станции ALTA BIO

1 – Биореактор Станции Alta Bio;

2 – Кабель и узел подключение насосного оборудования Станции;

3 – Электронный модуль управления;

4 – Гермоввод для заведения кабеля внешнего электропитания;

5 – Узел подключения внешнего электропитания

(кабель с предустановленными соединителями с термоусадочной защитой типа скотчлок).

Рисунок 11. Элементы электрооборудования Станции.

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ ЦИРКУЛЯЦИОННЫМ НАСОСОМ

По средствам электронного блока управления, циркуляционный насос включается на 20 ми-

нут в час. Электронный блок управления настроен производителем Станции на оптимальный

режим работы.

На лицевой панели электронного блока управления размещена световая индикация работы

оборудования. Индикация «сеть» указывает на наличие/отсутствие электропитания блока.

Индикация «нагрузка» указывает на наличие/отсутствие подачи питания на циркуляционный

насос.
