ПОГРУЖНЫЕ ДРЕНАЖНЫЕ НАСОСЫ
4
www.wwq-co.ru
продлевая срок службы насоса в целом. После срабатывания теплового реле требуется некоторое время для
остывания двигателя насоса, после которого он автоматически включится и продолжит свою работу. Следует
иметь в виду, что многократное срабатывание теплового реле приводит к быстрому выводу обмотки двигателя из
строя, вследствие нарушения изоляционного слоя провода обмотки. Поэтому следует контролировать условия
эксплуатации насоса и не доводить их до критических.
4.5. На верхней части кожуха установлена проушина(рукоятка) для переноски и подвешивания насоса.
4.6. На конце вала электродвигателя закреплено рабочее колесо, находящееся внутри насосной части.
4.7. Насосная часть отделена от электродвигателя герметичной маслонаполненной камерой, в которой
расположен механический уплотнитель вала.
4.8. Во время работы насоса перекачиваемая жидкость всасывается в насосную часть через всасывающие
отверстия, расположенные на ее дне.
4.9. На дне насосной части расположен закрепленный на валу двигателя, измельчающий механизм из
нержавеющей стали, который измельчает находящиеся в жидкости особо крупные не твердые частицы.
Под действием центробежной силы жидкость отбрасывается к стенкам насосной части и направляется в
напорный патрубок. На патрубке установлен штуцер для присоединения шланга. Напорный патрубок, в
зависимости от модели насоса, имеет резьбовое или фланцевое соединение с напорной магистралью.
4.10. Поплавковый выключатель автоматически включает и выключает насос в зависимости от уровня
перекачиваемой жидкости.

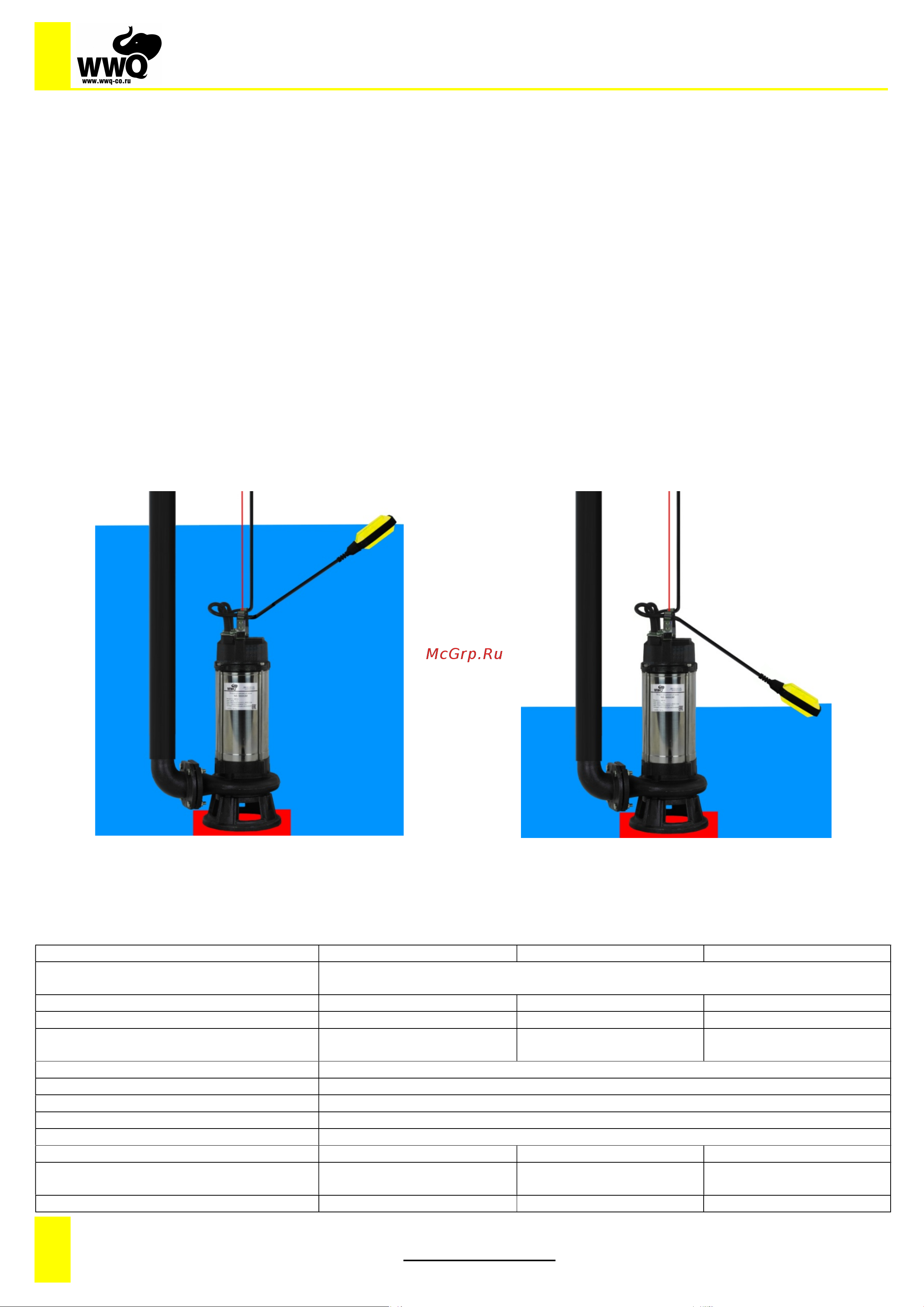

Рис. 2
Уровень включения насоса Уровень выключения насоса
4.11. Включение насоса в электросеть осуществляется посредством штатного кабеля со штепсельной вилкой,
имеющей заземляющий контакт.
5. Технические характеристики
Характеристики NB-1500GM NB-1800GM NB-2200GM
Напряжение питания, В / Частота тока,
Гц
220±10% / 50
Мощность, Вт 1500 1800 2200
Максимальный напор, м 14 17 20
Максимальная производительность,
л/час
20000 28000 38000
Максимальная глубина погружения, м 5
Степень защиты IP68
Класс нагревостойкости изоляции H180°C
Длина сетевого кабеля*, м 6
Материал рабочего колеса Чугун
Резьба напорного патрубка G 1 ½" - -
Фланцевое присоединение напорного
патрубка
- + +
Внешний диаметр штуцера-колена*, мм 38 50 65
