ВЕНТС. Бытовая вентиляция | Каталог № 6 | 09-2018

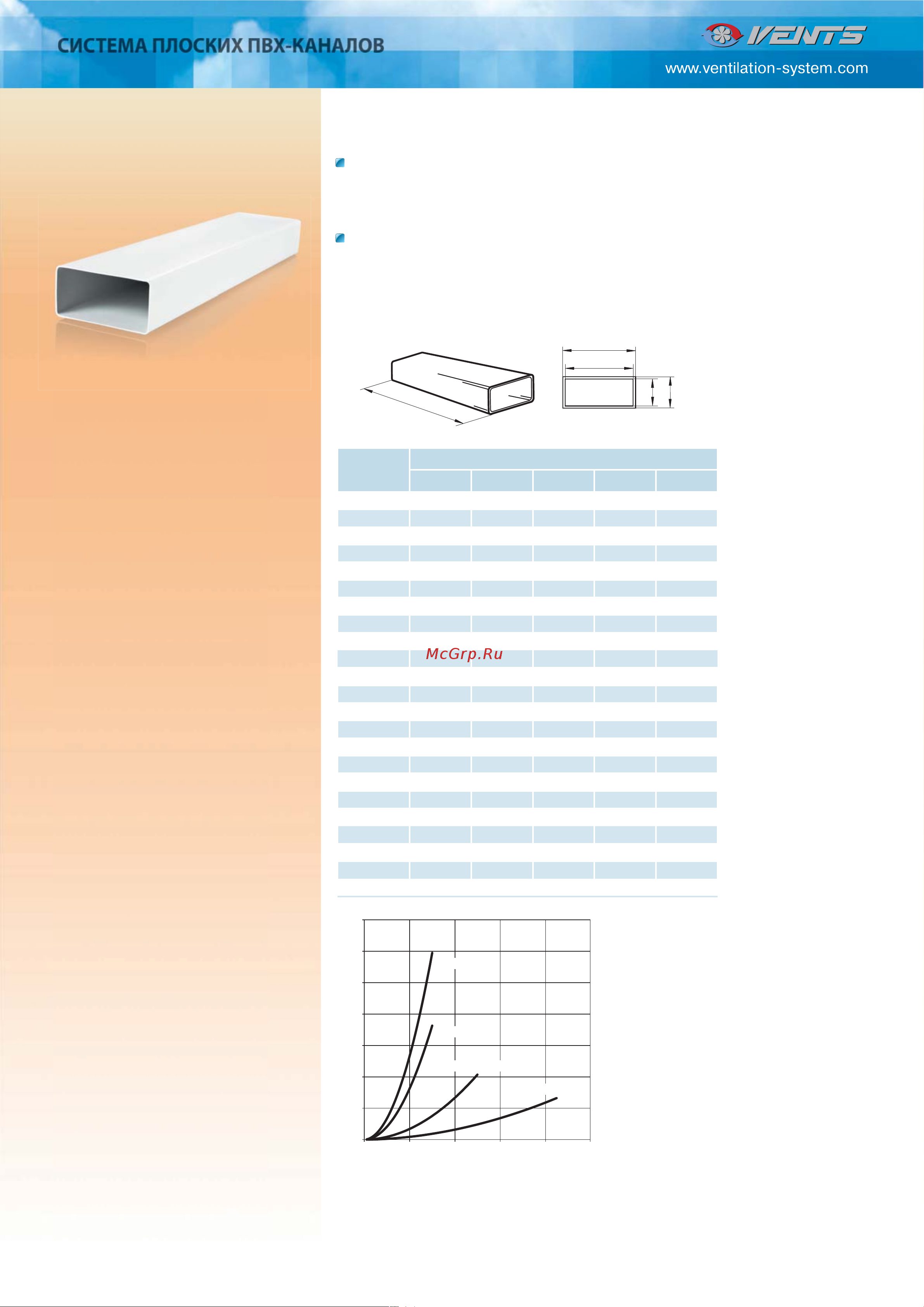

СИСТЕМА ПЛОСКИХ ПВХ-КАНАЛОВ
Применение
•
Для приточной или вытяжной вентиляции различных помещений.
•
Для формирования системы плоских вентиляционных каналов.
Конструкция
•
Изготавливается из ПВХ белого цвета.
•
Сечение: 55х110, 60х122, 60х204, 90x220 мм.
•
Длина канала – от 350 до 2500 мм.
•
Соединяются с помощью соединителей соответствующих сечений.
Плоский канал
Код
Размеры, мм
a b a1 b1 L
50035 55 110 52 107
350
70035 60 122 57 119
350
80035 60 204 57 200
350
90035 90 220 86 216
350
5005 55 110 52 107
500
7005 60 122 57 119
500
8005 60 204 57 200
500
5010 55 110 52 107
1000
7010 60 122 57 119
1000
8010 60 204 57 200
1000
9010 90 220 86 216
1000
5015 55 110 52 107
1500
7015 60 122 57 119
1500
8015 60 204 57 200
1500
9015 90 220 86 216
1500
5020 55 110 52 107
2000
7020 60 122 57 119
2000
8020 60 204 57 200
2000
9020 90 220 86 216
2000
5025 55 110 52 107
2500
7025 60 122 57 119
2500
8025 60 204 57 200
2500
9025 90 220 86 216
2500
b
a1
b1
L
a
0
10
20
30
40
50
60
70
0 200 400 600 800 1000
Потеря давления, Па
Расход воздуха, м
3
/ч
Данные для отрезка воздуховода 1 м
5010 (55х110)
7010 (60х122)
8010 (60х204)
9010 (90х220)
