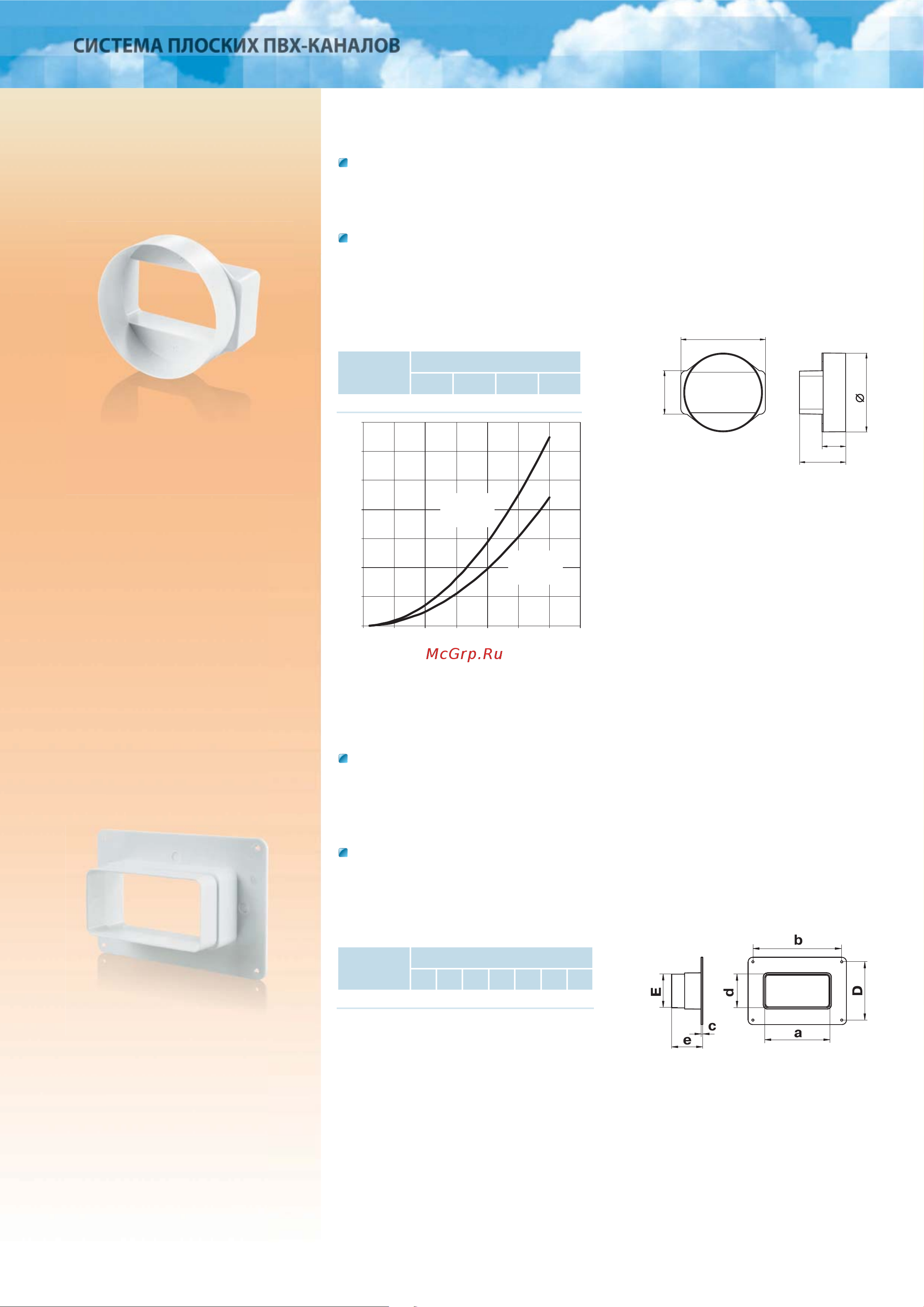

372
ВЕНТС. Бытовая вентиляция | Каталог № 6 | 09-2018
Применение
•
Для приточной или вытяжной вентиляции различных помещений.
•
Для подсоединения каналов к вентиляционным отверстиям (шахтам).
•
Декорирование монтажных отверстий.
Конструкция
•
Изготавливается из пластика белого цвета.
•
Крепится к стене с помощью шурупов.
•
Присоединительные сечения: 60х122 мм.
Пластина настенная
с фланцем
Код
Размеры, мм
abcdDeE
750 126 172 3 65 113 60 65
Применение
•
Для приточной или вытяжной вентиляции различных помещений.
•
Для соединения плоских каналов с круглыми.
Конструкция
•
Изготовлен из пластика белого цвета.
•
Присоединительные размеры: 55х110-100 мм.
•
Редуктор соединяется напрямую с плоскими каналами и через соединитель – с круглыми
каналами.
Редуктор для плоских
и круглых каналов
Код
Размеры, мм
cхb Ø D f а
1156 58х114 100 62 32
D
c
a
b
f
СИСТЕМА ПЛОСКИХ ПВХ-КАНАЛОВ
0
5
10
15
20
25
30
35
0 50 100 150 200 250 300 350
Потеря давления, Па
Расход воздуха, м
3
/ч
1156
(55x110/100)
Конфузор
1156
(55x110/100)
Диффузор
