369

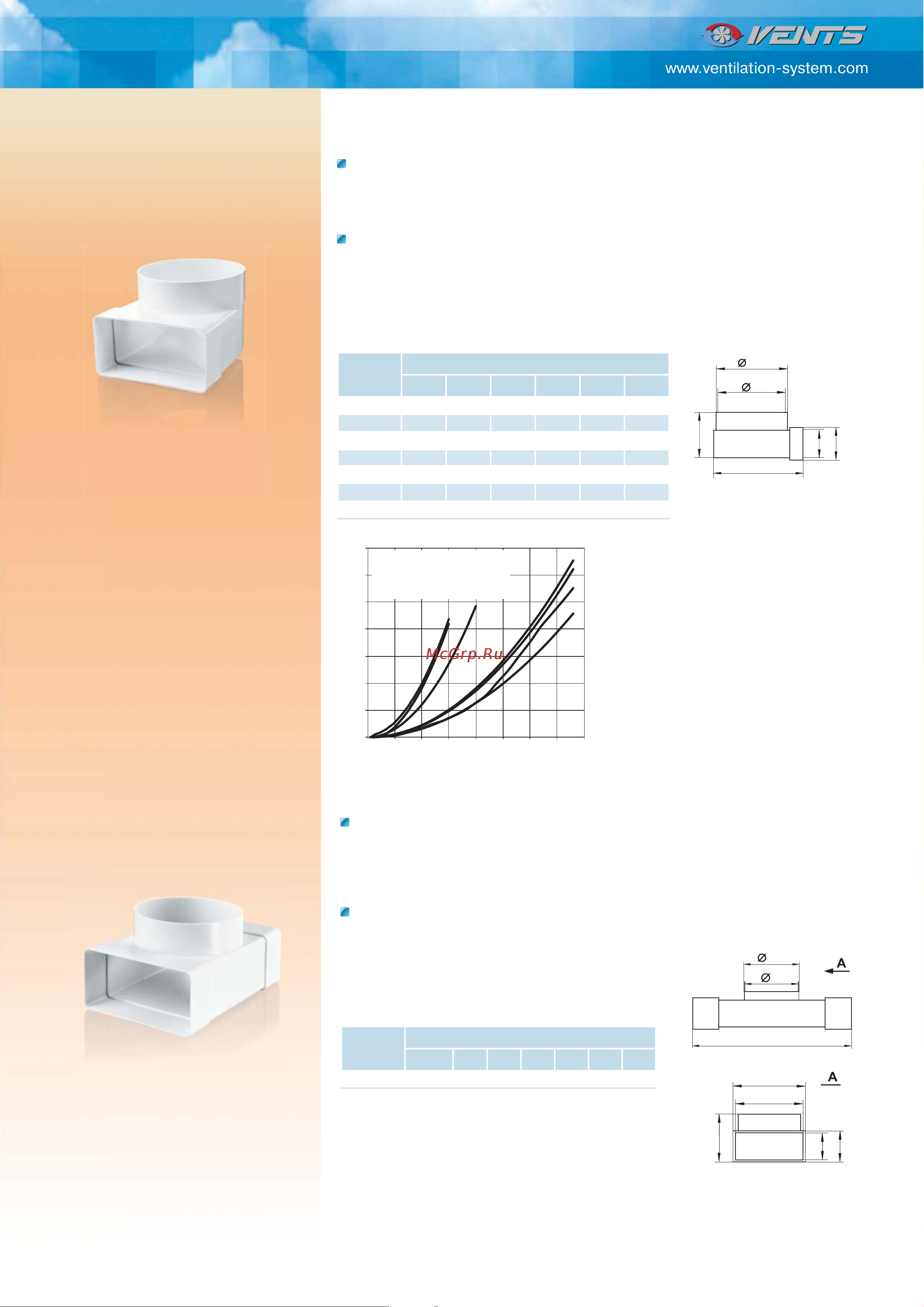

ВЕНТС. Бытовая вентиляция | Каталог № 6 | 09-2018
Применение
•
Для приточной или вытяжной вентиляции различных помещений.
•
Для соединения плоских и круглых каналов под углом 90
0
.
Конструкция
•
Изготавливается из пластика белого цвета.
•
Присоединительные размеры: 55х110-100, 60х122-100, 60х204-100,
60х204-125, 60х204-150, 90x220-125, 90x220-150 мм.
•
Плоские каналы присоединяются напрямую, а круглые – через соединитель соответствующего
диаметра.
Соединительное колено 90°
для плоских
и круглых каналов
Код
Размеры, мм
a D D1 b h L
521 55х110 100 103 58х113 87 138
721 60х122 100 103 63х125 87 140
821 60х204 97 100 64х208 92 220
822 60х204 122 125 64х208 92 220
823 60х204 147 150 64х208 92 220
922 90x220 147 150 94х226 120 230
923 90x220 122 125 94х226 120 230
D1
D
L
a
b
h
0
10
20
30
40
50
60
70
0 100 200 300 400 500 600 700 800
Потеря давления, Па
Расход воздуха, м
3
/ч
Тройник для плоских
и круглых каналов
Код
Размеры, мм
aхb D D1 c d h L
531 55х110 100 103 58 113 87 172
L
d
b
D1
D
a
c
h
Применение
•
Для формирования узлов ответвлений приточных или вытяжных вентиляционных
систем бытовых, общественных и прочих зданий.
•
Для соединения плоских и круглых каналов.
Конструкция
•
Изготавливается из пластика белого цвета.
•
Присоединительные размеры: 55х110-100 мм.
•
Прямое соединение с каналами.
X
821(60х204/100),
Y
521 (55х110/100),
Z
721(60х122/100),
[
822 (60х204/125),
\
823 (60х204/150),
]
923 (90х220/150),
^
922 (90х220/125)
X
Y
Z
[
\
]
^
