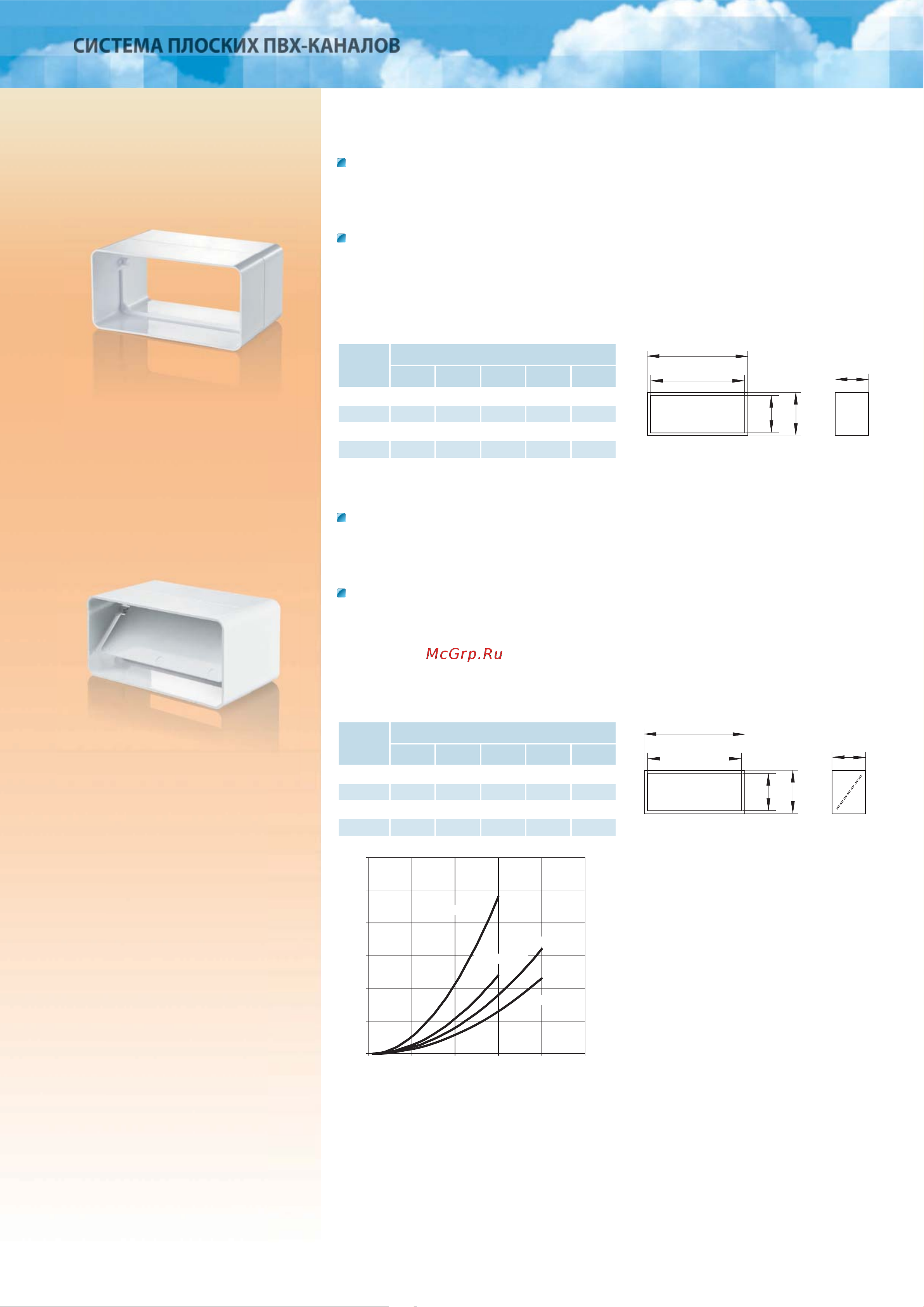

![Вентс 9020 (1000054991) [2/11] Cоединитель плоских каналов](/views2/1878592/page2/bg2.png)
364
ВЕНТС. Бытовая вентиляция | Каталог № 6 | 09-2018
Применение
•
Для приточной или вытяжной вентиляции различных помещений.
•
Для соединения плоских каналов одного сечения.
Конструкция
•
Изготавливается из пластика белого цвета.
•
Прямое соединение с каналами. Оборудован специальным ограничителем для
удобной стыковки.
•
Присоединительные сечения: 55х110, 60х122, 60х204, 90x220 мм.
Применение
•
Для приточной или вытяжной вентиляции различных помещений.
•
Для cоединения плоских каналов одного сечения.
Конструкция
•
Изготавливается из пластика белого цвета.
•
Прямое соединение с каналами. Оборудован специальным ограничителем для
удобной стыковки.
•
Оборудован гравитационным клапаном для предотвращения обратной тяги.
•
Присоединительные сечения: 55х110, 60х122, 60х204, 90x220 мм.
Cоединитель плоских
каналов
Соединитель с клапаном
для плоских каналов
Код
Размеры, мм
a b a1 b1 c
515 56 110 59 114 66
717 60 122 65 126 69
818 60 204 65 209 62
919 90 220 95 225 62
Код
Размеры, мм
a b a1 b1 c
5151 56 110 59 114 66
7171 60 122 65 126 69
8181 60 204 65 209 62
9191 90 220 95 225 62
c
b1
a
b
a1
c
b1
a
b
a1
СИСТЕМА ПЛОСКИХ ПВХ-КАНАЛОВ
0
5
10
15
20
25
30
0 100 200 300 400 500
Потеря давления, Па
Расход воздуха, м
3
/ч
5151 (55х110)
7171 (60х122)
8181 (60х204)
9191 (90х220)
