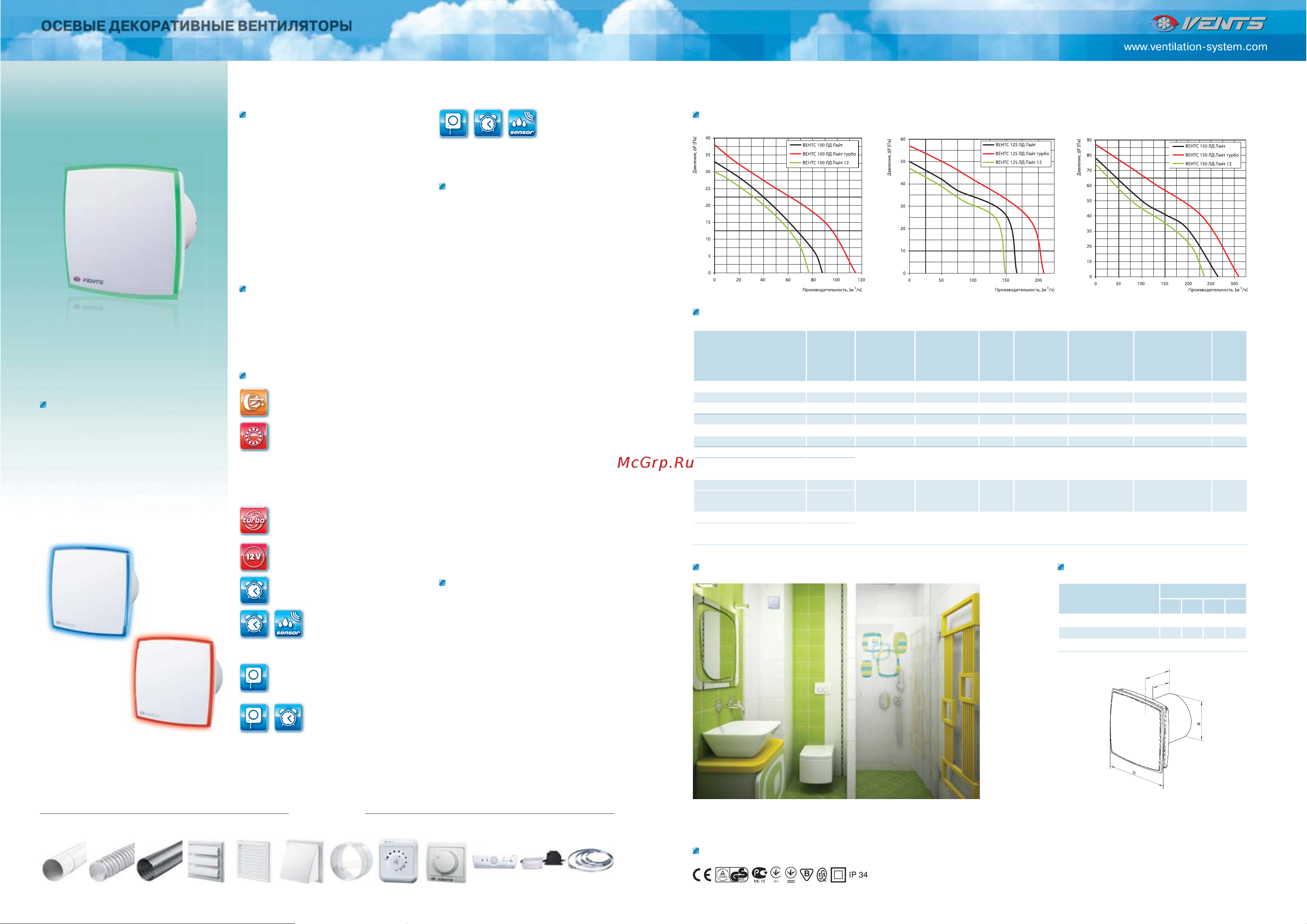

ВЕНТС. Бытовая вентиляция | Каталог № 6 | 03-2016 ВЕНТС. Бытовая вентиляция | Каталог № 6 | 03-2016

Аэродинамические характеристики

Модель

Частота,

Гц

Напряжение,

Потребляемая

мощность,

Вт

Ток,

Частота

вращения,

мин

-1

Максималь-

ный расход

воздуха,

/ч

Уровень звуко-

вого давления на

расст. 3 м, dB(A)

Вес,

кг

ВЕНТС 100 ЛД Лайт 50/60

220-240 14

0,085 2300 88 33 0,73

ВЕНТС 100 ЛД Лайт турбо 50/60 220-240 16 0,1 2300 115 36 0,81

ВЕНТС 100 ЛД Лайт 12 50/60 12 14 1,5 2200 77 32 0,72

ВЕНТС 125 ЛД Лайт 50/60

220-240 16

0,1 2400 167 34 0,89

ВЕНТС 125 ЛД Лайт турбо 50/60 220-240 24 0,105 2400 209 36 0,99

ВЕНТС 125 ЛД Лайт 12 50/60 12 16 1,7 2300 149 33 0,87

ВЕНТС 150 ЛД Лайт 50

220-240 24

0,13 2400 265 37 1,14

ВЕНТС 150 ЛД Лайт

(220-240 В/60 Гц)

ВЕНТС 150 ЛД Лайт турбо 50

220-240

29 0,13 2400 310 39 1,28

ВЕНТС 150 ЛД Лайт турбо

(220-240 В/60 Гц)

ВЕНТС 150 ЛД Лайт 12 50

12 24

2 2300 236 36 1,10

ВЕНТС 150 ЛД Лайт

(12 В/60 Гц)

Технические характеристики

Осевые декоративные вентиля-

торы для вытяжной вентиляции с

производительностью

до 310 м

/ч

Применение

•

Постоянная или периодическая вытяж-

ная вентиляция санузлов, душевых, кухонь и

других бытовых помещений.

•

Для монтажа в вентиляционные шахты

или соединения с воздуховодами.

•

Перемещение малой и средней величи-

ны потока воздуха на небольшие расстояния

при малом сопротивлении вентиляционной

системы.

•

Для монтажа с воздуховодами Ø 100, 125

или 150 мм.

Конструкция

•

Современный дизайн и оригинальный

внешний вид.

•

Корпус, крыльчатка и лицевая панель вы-

полнены из высококачественного и прочно-

го АБС пластика, стойкого к ультрафиолету.

•

Контур лицевой панели изготовлен из

прозрачного оргстекла со светодиодной под-

светкой различных цветов (синяя, красная,

зелёная).

•

Конструкция крыльчатки позволяет по-

высить эффективность вентилятора и срок

службы двигателя.

•

Степень защиты IP 34.

Двигатель

•

Надёжный двигатель с низким энергопо-

треблением.

•

Предназначен для непрерывной работы и

не требует обслуживания.

•

Оборудован защитой от перегрева.

Модификации и опции

ЛД Лайт К – вентилятор оборудо-

ван обратным клапаном для предо-

твращения обратной тяги.

ЛД Лайт Л – двигатель оборудован

подшипниками качения для увели-

чения срока службы (прим. 40 тыс.

рабочих часов) и установки вентилятора под

любым углом. Подшипники не требуют об-

служивания и имеют запас смазочного мате-

риала, достаточного для всего срока эксплу-

атации.

ЛД Лайт турбо – двигатель с повы-

шенной производительностью.

ЛД Лайт 12 – исполнение с безопас-

ным двигателем низкого напряже-

ния 12 В переменного тока.

ЛД Лайт T – оборудован регулиру-

емым таймером. Время срабатыва-

ния от 2 до 30 минут.

ЛД Лайт TH – оборудован

регулируемым таймером

(время срабатывания от 2

до 30 минут) и реле влажности (порог сраба-

тывания 60-90%).

ЛД Лайт В – оборудован шнурко-

вым выключателем.

ЛД Лайт ВТ – оборудован

шнурковым выключателем

и регулируемым таймером

(время срабатывания от 2 до 30 минут).

ЛД Лайт ВТН –

оборудован шнур-

ковым выключа-

телем, регулируемым таймером (время

срабатывания от 2 до 30 минут) и реле влаж-

ности (порог срабатывания 60-90%).

Управление

Ручное:

•

Вентилятор управляется при помощи

комнатного выключателя освещения. Выклю-

чатель в поставку не входит.

•

Вентилятор управляется посредством

встроенного шнуркового выключателя „B“.

При потолочном монтаже вентилятора опция

не используется.

•

Регулировка скорости может осуществ-

ляться с помощью тиристорного регулятора

(см. Электрические принадлежности). Вен-

тиляторы могут подключаться сразу по не-

сколько единиц к одному регулирующему

устройству. Регуляторы скорости нельзя под

ключать к вентиляторам с модификациями Т,

ТН, ТР, ВТ, ВТН.

Автоматическое:

•

При помощи электронного блока управ-

ления БУ-1-60 (см. Электрические принад-

лежности). Блок управления поставляется

отдельно.

•

При помощи таймера „Т“ (встроенный

регулируемый таймер задержки выключе-

ния позволяет вентилятору работать в тече-

нии от 2 до 30 мин. после остановки его вы-

ключателем).

•

При помощи датчика влажности и тайме-

ра „ТН“ (если влажность в помещении пре-

высит установленную на датчике значения

60-90%, то вентилятор автоматически вклю-

чится и продолжит работу до тех пор, пока

влажность не придет в норму; далее венти-

лятор отрабатывает время, установленное на

таймере и выключается).

Монтажные особенности

•

Вентилятор устанавливается непосредст-

венно в проем вентиляционной шахты.

•

При удалённом размещении вентиляци-

онной шахты возможно использование гиб-

ких воздуховодов. Присоединение возду-

ховода к выходному фланцу вентилятора

осуществляется при помощи хомута.

•

Крепится к стене при помощи шурупов.

•

Может использоваться для потолочного

монтажа.

•

Для подключения вентилятора с двигате-

лем низкого напряжения 12 В / 50Гц к сети

220 В / 50 Гц необходимо дополнительно

приобрести понижающий трансформатор

(например ТРФ 220/12-25).

Пример монтажа

Габаритные размеры

Модель

Размеры, мм

Ø DB L L1

ВЕНТС 100 ЛД Лайт 99,5 160 126 96

ВЕНТС 125 ЛД Лайт 125 187 135 101

ВЕНТС 150 ЛД Лайт 150 216 154 118

Серия

ВЕНТС ЛД Лайт

Сертификаты

ОСЕВЫЕ ДЕКОРАТИВНЫЕ ВЕНТИЛЯТОРЫ

Вентиляторы соответствуют требованиям нормативных документов по безопасности и электромагнитной совместимости.

Принадлежности

Решетки и колпаки

Регуляторы

Хомуты

Обратные

клапаны

Трансфор-

матор

Блок

управления

Воздуховоды

ЛД Лайт синий

ЛД Лайт красный

ЛД Л
