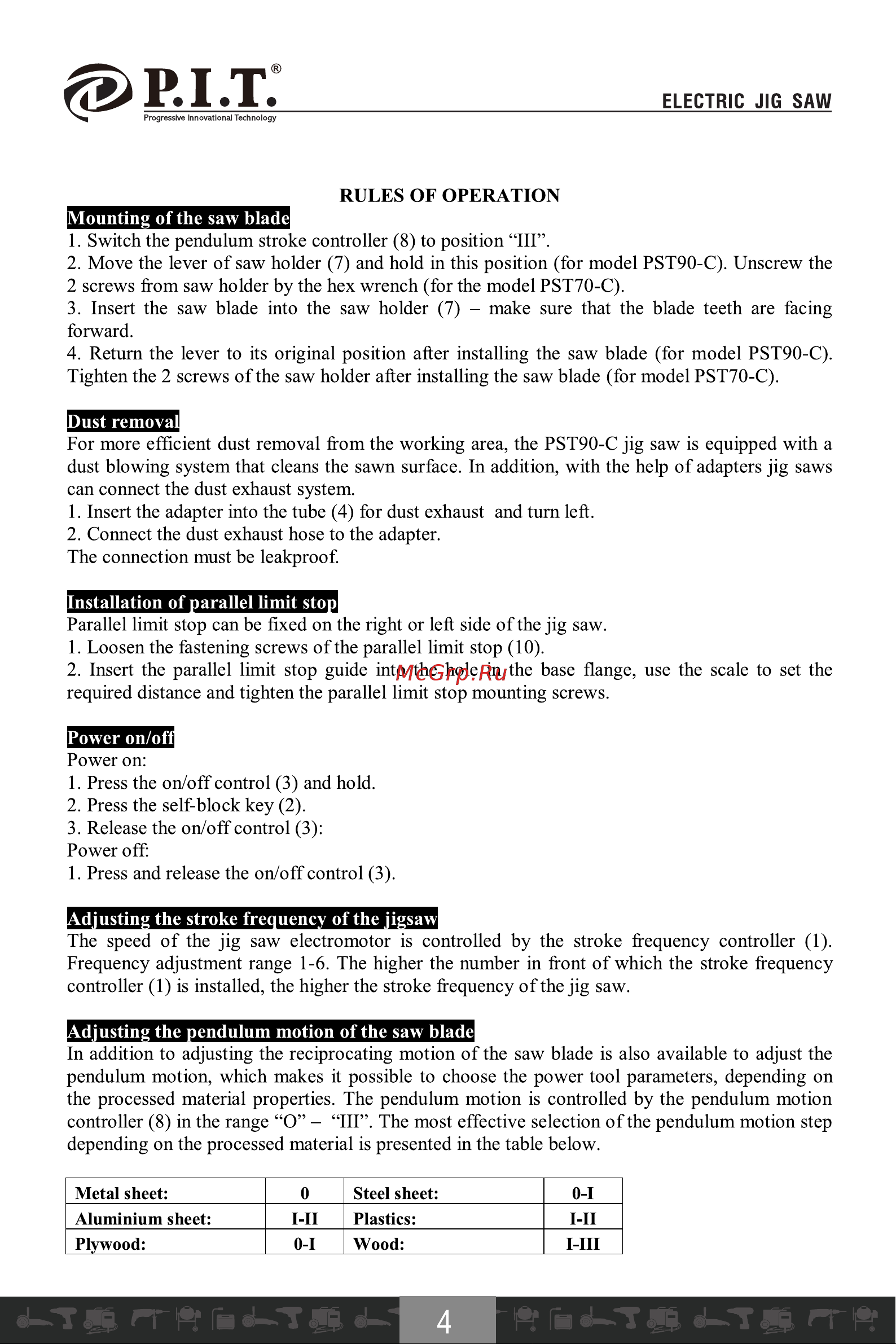

ELECTRIC JIG SAW RULES OF OPERATION Mounting of the saw blade 1 Switch the pendulum stroke controller 8 to position III 2 Move the lever of saw holder 7 and hold in this position for model PST90 C Unscrew the 2 screws from saw holder by the hex wrench for the model PST70 C 3 Insert the saw blade into the saw holder 7 make sure that the blade teeth are facing forward 4 Return the lever to its original position after installing the saw blade for model PST90 C Tighten the 2 screws of the saw holder after installing the saw blade for model PST70 C Dust removal For more efficient dust removal from the working area the PST90 C jig saw is equipped with a dust blowing system that cleans the sawn surface In addition with the help of adapters jig saws can connect the dust exhaust system 1 Insert the adapter into the tube 4 for dust exhaust and turn left 2 Connect the dust exhaust hose to the adapter The connection must be leakproof Installation of parallel limit stop Parallel limit stop can be fixed on the right or left side of the jig saw 1 Loosen the fastening screws of the parallel limit stop 10 2 Insert the parallel limit stop guide into the hole in the base flange use the scale to set the required distance and tighten the parallel limit stop mounting screws Power on ofl Power on 1 Press the on off control 3 and hold 2 Press the self block key 2 3 Release the on off control 3 Power off 1 Press and release the on off control 3 Adjusting the stroke frequency of the jigsaw The speed of the jig saw electromotor is controlled by the stroke frequency controller 1 Frequency adjustment range 1 6 The higher the number in front of which the stroke frequency controller 1 is installed the higher the stroke frequency of the jig saw Adjusting the pendulum motion of the saw blade In addition to adjusting the reciprocating motion of the saw blade is also available to adjust the pendulum motion which makes it possible to choose the power tool parameters depending on the processed material properties The pendulum motion is controlled by the pendulum motion controller 8 in the range O III The most effective selection of the pendulum motion step depending on the processed material is presented in the table below Metal sheet Aluminium sheet Plywood 0 I II 0 1 Steel sheet Plastics Wood 4 0 1 I II I III
