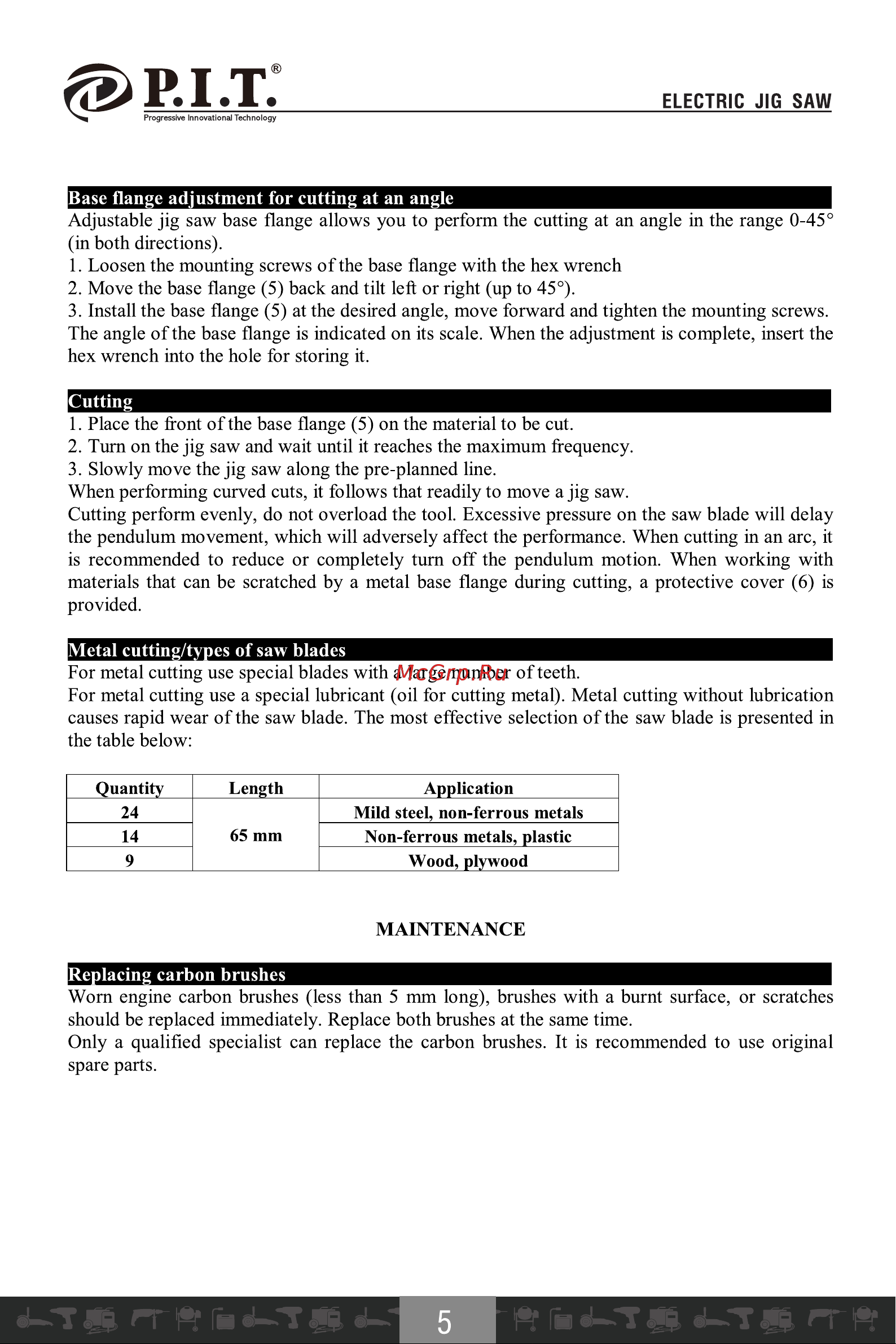

ELECTRIC JIG SAW Base flange adjustment for cutting at an angle Adjustable jig saw base flange allows you to perform the cutting at an angle in the range 0 45 in both directions 1 Loosen the mounting screws of the base flange with the hex wrench 2 Move the base flange 5 back and tilt left or right up to 45 3 Install the base flange 5 at the desired angle move forward and tighten the mounting screws The angle of the base flange is indicated on its scale When the adjustment is complete insert the hex wrench into the hole for storing it Cutting 1 Place the front of the base flange 5 on the material to be cut 2 Turn on the jig saw and wait until it reaches the maximum frequency 3 Slowly move the jig saw along the pre planned line When performing curved cuts it follows that readily to move a jig saw Cutting perform evenly do not overload the tool Excessive pressure on the saw blade will delay the pendulum movement which will adversely affect the performance When cutting in an arc it is recommended to reduce or completely turn off the pendulum motion When working with materials that can be scratched by a metal base flange during cutting a protective cover 6 is provided Metal cutting types of saw blades For metal cutting use special blades with a large number of teeth For metal cutting use a special lubricant oil for cutting metal Metal cutting without lubrication causes rapid wear of the saw blade The most effective selection of the saw blade is presented in the table below Quantity 24 14 9 Length 65 mm Application Mild steel non ferrous metals Non ferrous metals plastic Wood plywood MAINTENANCE Replacing carbon brushes Worn engine carbon brushes less than 5 mm long brushes with a burnt surface or scratches should be replaced immediately Replace both brushes at the same time Only a qualified specialist can replace the carbon brushes It is recommended to use original spare parts 5
