МЕГЕОН 15102 [15/19] Растяжка в 10 раз

РАСТЯЖКА СИГНАЛА

УСТАНОВКА ВРЕМЕНИ РАЗВЕРТКИ

Установите переключатель время/дел в такое положение при котором на

экране отображается необходимое число периодов сигнала. Если требуется

просмотр большего количества периодов сигнала - уменьшите время

развертки.

Используйте кнопку «X10» (31), чтобы отобразить осциллограммы сигналов

небольшой длительности или сигналы высокой частоты. Для изменения

времени развертки используйте ручку SEC/DIV (29). Чтобы включить режим

растяжки, выполните следующие операции:

Установите ручкой SEC/DIV самый большой коэффициент развертки,

который позволяет отобразить требуемую часть сигнала.

Вращением ручки «POSITION» (32) в блоке «HORIZONTAL», добейтесь того,

чтобы осциллограмма сигнала была расположена в центре экрана.

Нажмите кнопку «Х10».

Растяжка в 10 раз

Любая часть сигнала может быть

отображена ручкой «Position»

Таким образом, время развертки (0.1 мкс/дел) может быть уменьшена

до значения: 0,1 мксек/дел х 1/10=10 нсек/дел

В связи с увеличением скорости сканирования экрана, яркость луча

может уменьшиться. Для установки необходимой яркости луча используйте

регулировку «INTEN»

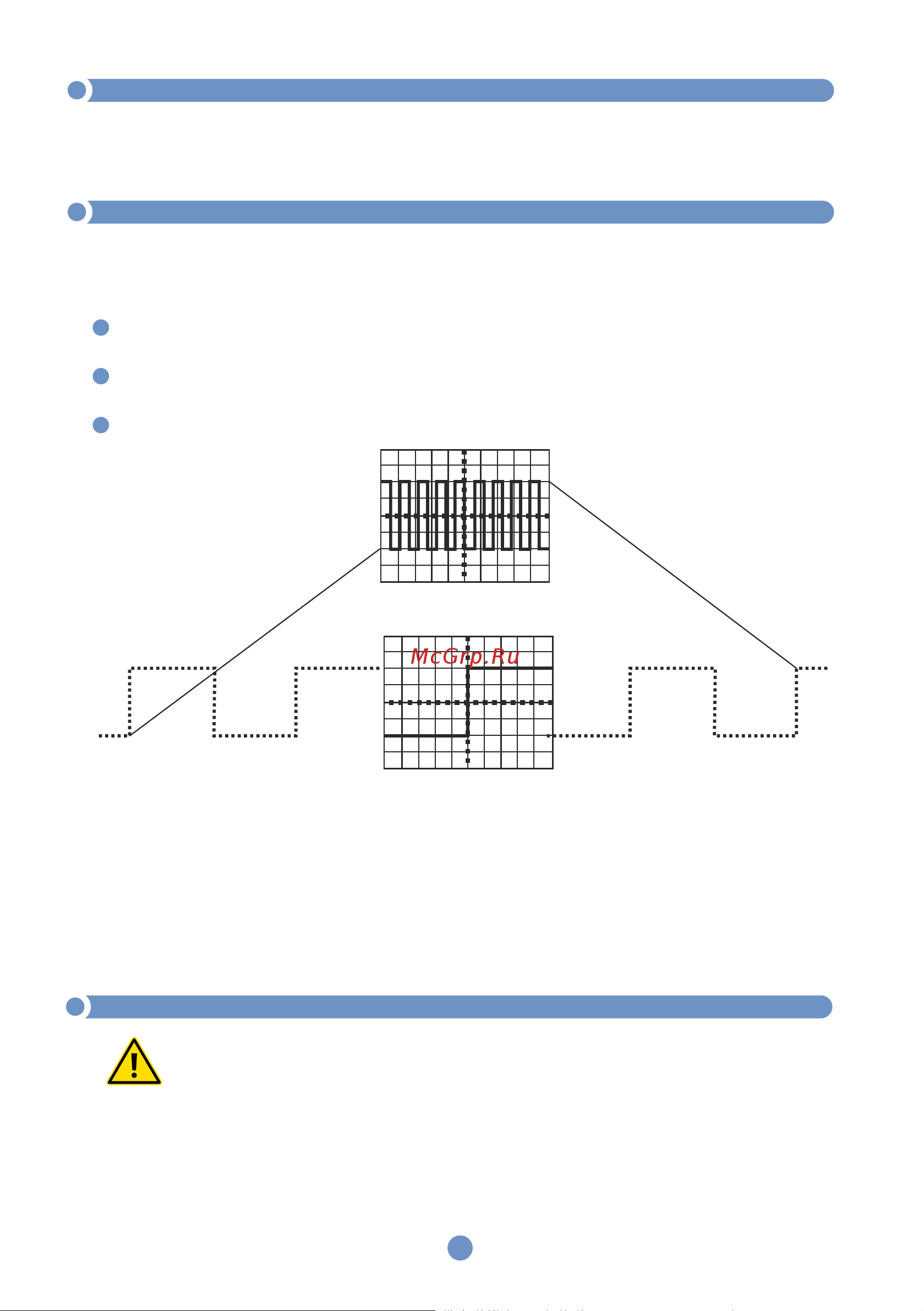

Рисунок 6. Иллюстрация работы схемы «Х10».

Для включения режима “X-Y” нажмите одновременно все кнопки в

блоке «X1/ALT/X10/CH1-X » (31).

Во избежание повреждения люминофора неподвижным лучом

уменьшите яркость перед включением данного режима.

Входы распределятся следующим образом:

Х-ось (горизонтальная) - вход CH1.

Y-ось (вертикальная) - вход CH2.

РЕЖИМ Х-Y
