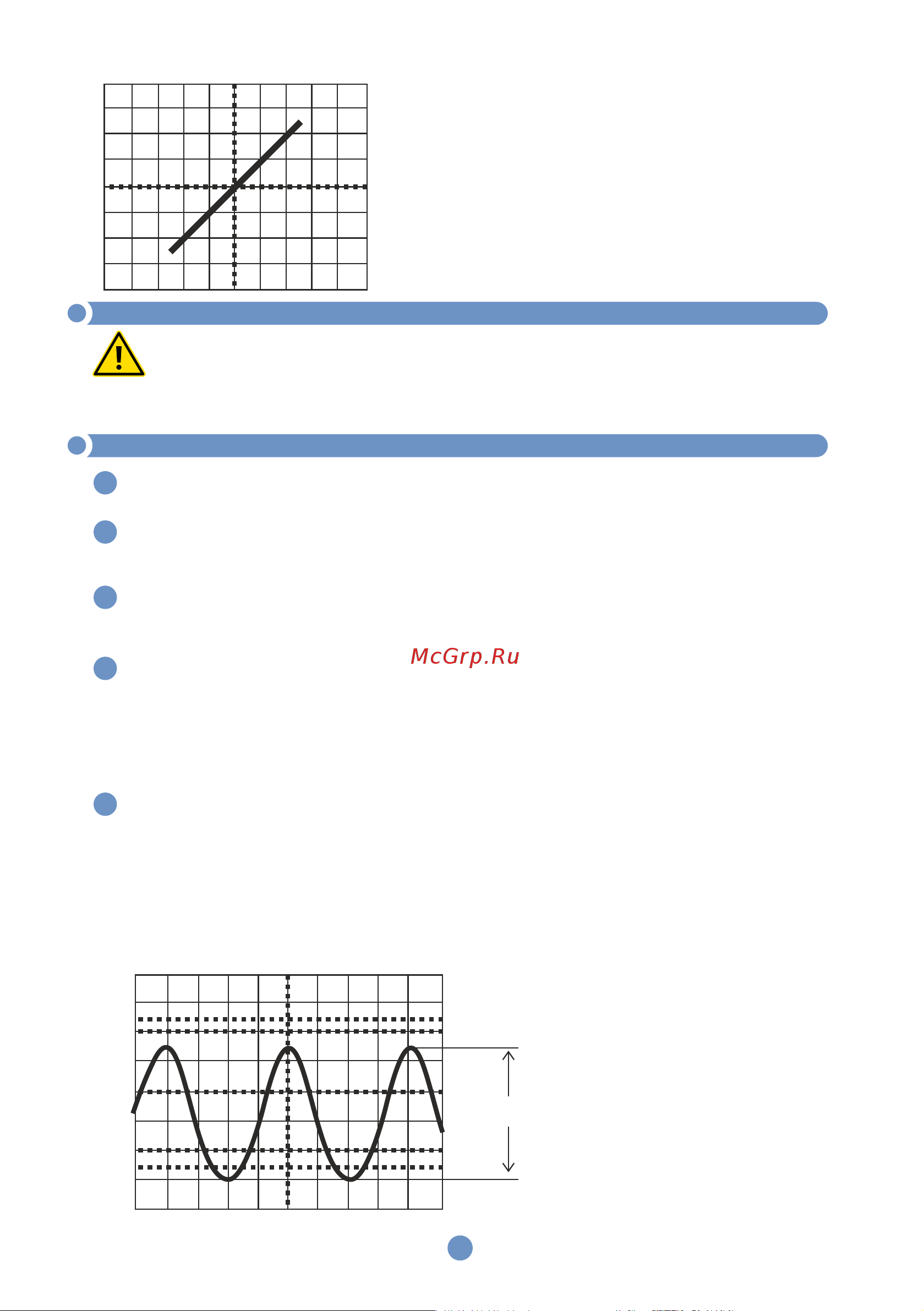

Рисунок 8. Осциллограмма

синусоидального сигнала

для режима измерения

напряжения.

100

ПРИМЕНЕНИЕ ОСЦИЛЛОГРАФА ДЛЯ ИЗМЕРЕНИЙ.

ИЗМЕРЕНИЕ АМПЛИТУДЫ (PEAK-TO-PEAK)СИГНАЛА.

Осциллограф позволяет осуществлять два основных вида измерений:

измерение амплитуды и длительности сигнала. Преимущество

осциллографа п еред другими измерительными приборами в том, что он

позволяет проводить измерения параметров сигнала любой формы.

Установить переключатели, как описано в разделе “Одноканальный режим

работы”

Поворотом ручки SEC /DIV (29) установите длительность развертки так,

чтобы на экране помещалось два-три периода сигнала, а переключателем

VOLTS/DIV добейтесь размаха сигнала на весь экран.

Поворотом ручки POSITION (34) совместите отрицательный пик сигнала с

ближайшей снизу горизонтальной линией сетки дисплея, как показано на

рисунке 8.

Подсчитайте количество клеток по вертикали между отрицательным пиком

сигнала (линией сетки) и точкой пересечения положительного пика с

центральной вертикальной линией сетки. Умножьте это число на коэффициент

вертикального отклонения, установленный переключателем VOLTS/DIV, для

получения истинного значения амплитудного размаха сигнала. При

использовании пробника c делителем Х10, умножьте полученное значение на 10.

При измерении синусоидальных сигналов с частотой повторения менее 100

Гц или сигналов прямоугольной формы с частотой повторения менее 1000 Гц

установите переключатель AC/GND/DC в положение DC.

Замечание: Если сигнал имеет большую постоянную составляющую по

сравнению с амплитудой переменной составляющей, в этом случае измерение

переменной составляющей производите отдельно при переключателе

AC/GND/DC в положение AC.

Рисунок 7. Иллюстрация режима «X-Y».

Режим Х-Y используется для выполнения

измерений, в которых необходимо

анализировать соотношение фаз сигналов.
