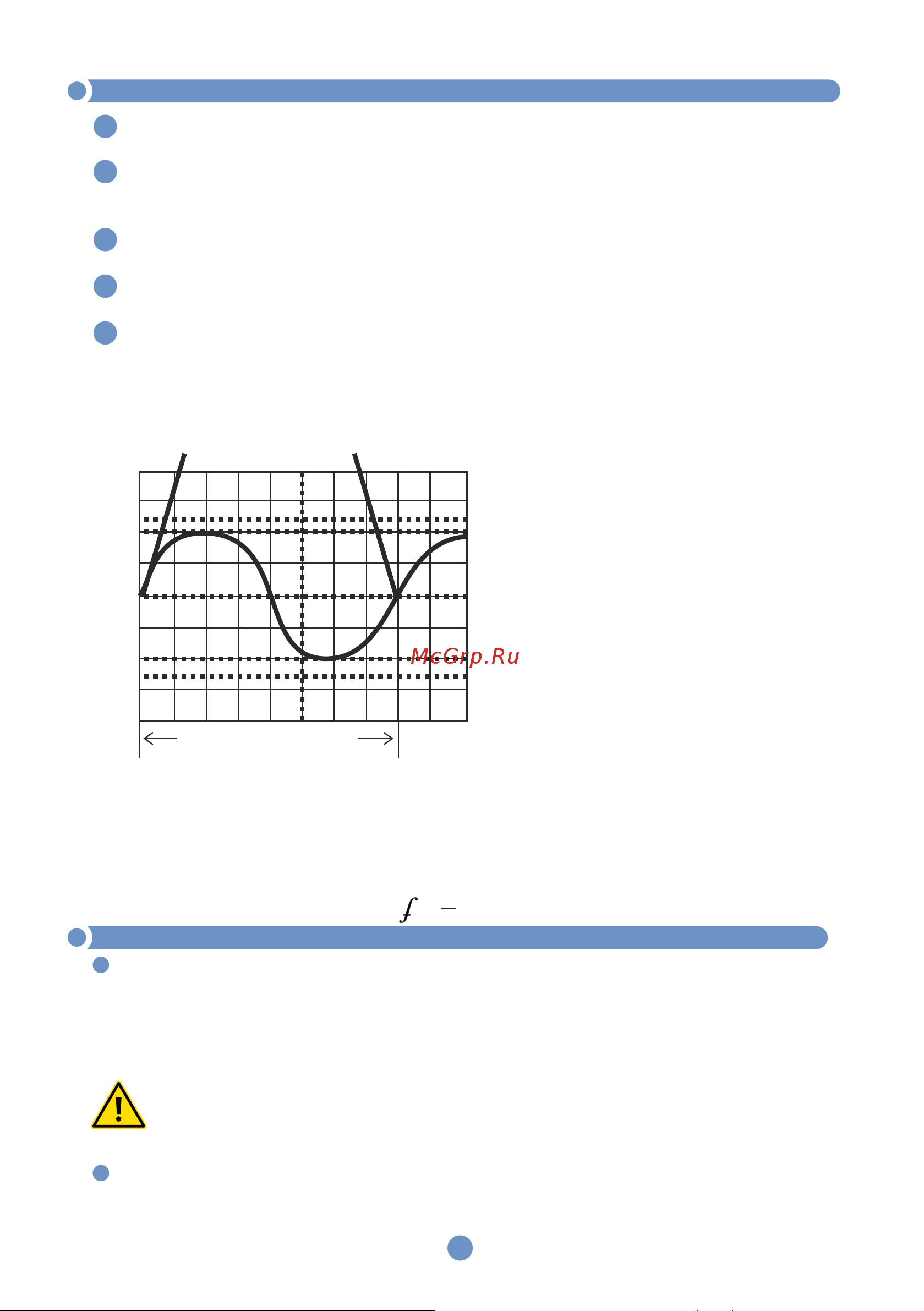

Рисунок 9. Осциллограмма

синусоидального сигнала

для режима измерения

временных параметров

сигнала.

100

Временный

интерва

A B

ИЗМЕРЕНИЕ ВРЕМЕННЫХ ПАРАМЕТРОВ ИССЛЕДУЕМОГО СИГНАЛА

Установить переключатели, как описано в разделе “Одноканальный

режим работы”.

Установить переключателем SEC/DIV (29) значение времени развертки,

при котором в осциллограмму помещалась весь сигнал, в котором

необходимо измерить длительность.

Ручкой POSITION (32) установите начало осциллограммы сигнала на

вертикальную линию как указано на рисунке 9.

Подсчитайте число клеток по горизонтали между точками. При подсчете

имейте в виду, что дополнительная разметка выполнена с шагом в 0,2 клетки.

Для определения временного интервала между точками умножьте

полученное число клеток, на значение коэффициента развертки,

установленного при помощи переключателя SEC/DIV. Если при измерениях

был включен режим растяжки изображения X10 (31), полученное значение

необходимо разделить на 10.

Измеряемый временной интервал определить, как произведение

величины выбранного коэффициента развертки (значение TIME/DIV) на

измеренную величину интервала времени в делениях шкалы экрана. Если

требуется измерить частоту исследуемого сигнала, то необходимо:



Точность измерений и срок службы прибора зависят от технического

состояния. Для поддержания прибора в должном виде не пренебрегайте

рекомендациями, приведенными ниже. Описанные ниже операции не

требуют специальных знаний при соблюдении правил техники

безопасности.

Вследствие бросков напряжения или импульсных помех возможно

защитное срабатывание плавкого предохранителя. Для продолжения

ОБСЛУЖИВАНИЕ ПРИБОРА

- вычислить период сигнала T;

- рассчитать частоту как :

Во избежание выхода из строя прибора и/или поражения

электрическим током все работы по обслуживанию изделия

выполнять только на полностью обесточенном изделии.

Замена плавкого предохранителя.
