STIHL USG
pyccкий
9
Шкала A
N Ослабить гайку (1),
отрегулировать угол
N Затянуть гайку
Шкала B
N Барашковую гайку (2) на нижней
стороне стойки ослабить,
отрегулировать значение
N Затянуть барашковую гайку
Шкала C
N Ослабить барашковую гайку (3),
отрегулировать угол
N Затянуть барашковую гайку
Шкала C (дополнительное
оборудование для пильных полотен)
N Ослабить барашковую гайку (4),
отрегулировать угол
N Затянуть барашковую гайку
УКАЗАНИЕ
Проверка пильной цепи
Поврежденные либо изношенные
детали цепи заменить и новые детали
подогнать к остальным деталям по
форме и степени износа и
дополнительно обработать
N Выбор шлифовального круга –
см. листок-вкладыш
0457 716 0000
N Установить шлифовальный круг –
см. "Установка шлифовального
круга"
N Провести пробный пуск
шлифовального круга – см.
"Пробный пуск"
N Выключить мотор
N Проверить форму
шлифовального круга, при
необходимости, исправить – см.
"Правка шлифовального круга"

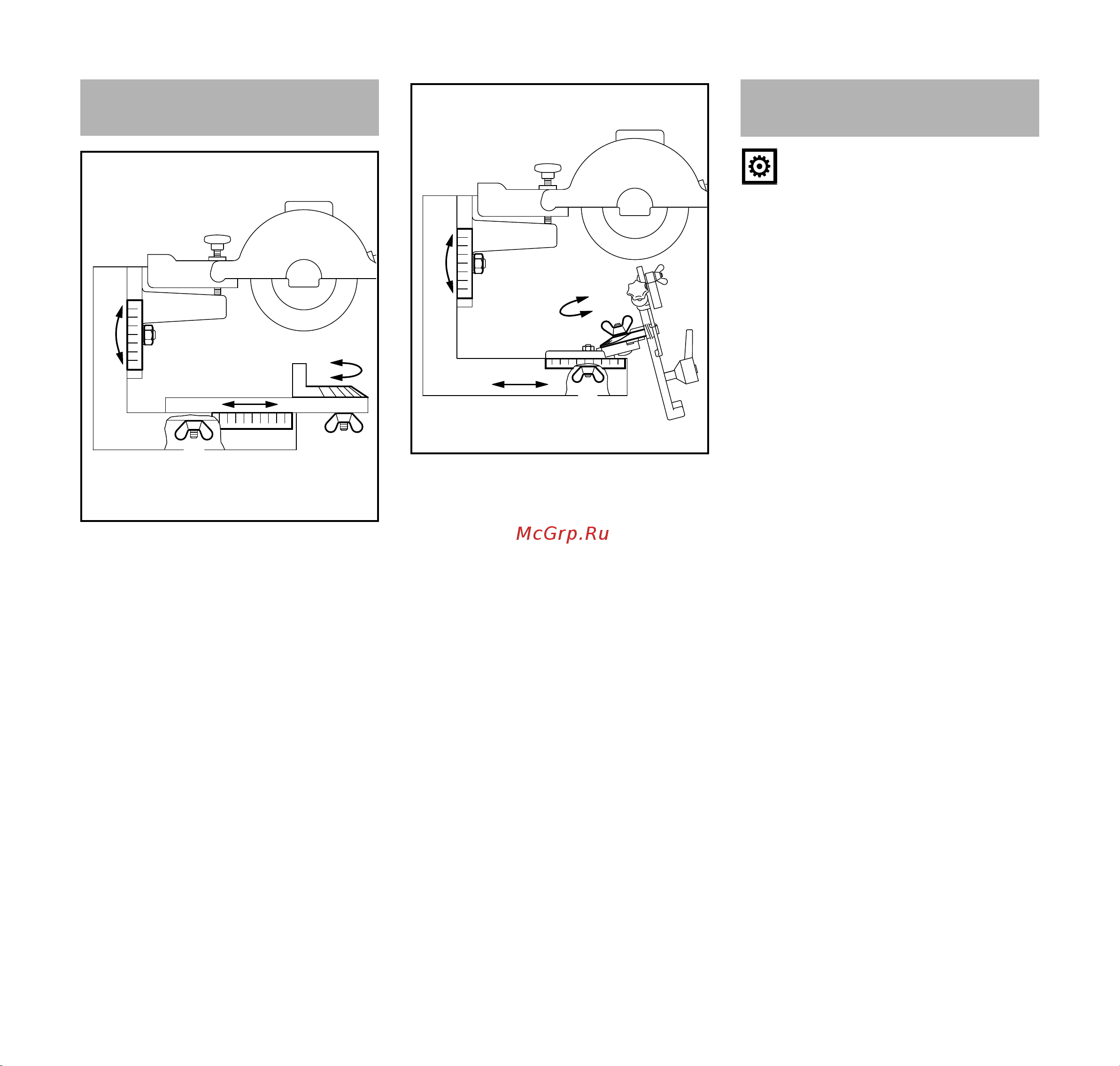

Регулировочная шкала
-
+
-
A
B
C
1
2
3
+
523BA138 KN
-
+
A
B
1
2
C
4
523BA094 KN
+
-
-
+
-
+
Пильная цепь заточка –
подготовка
