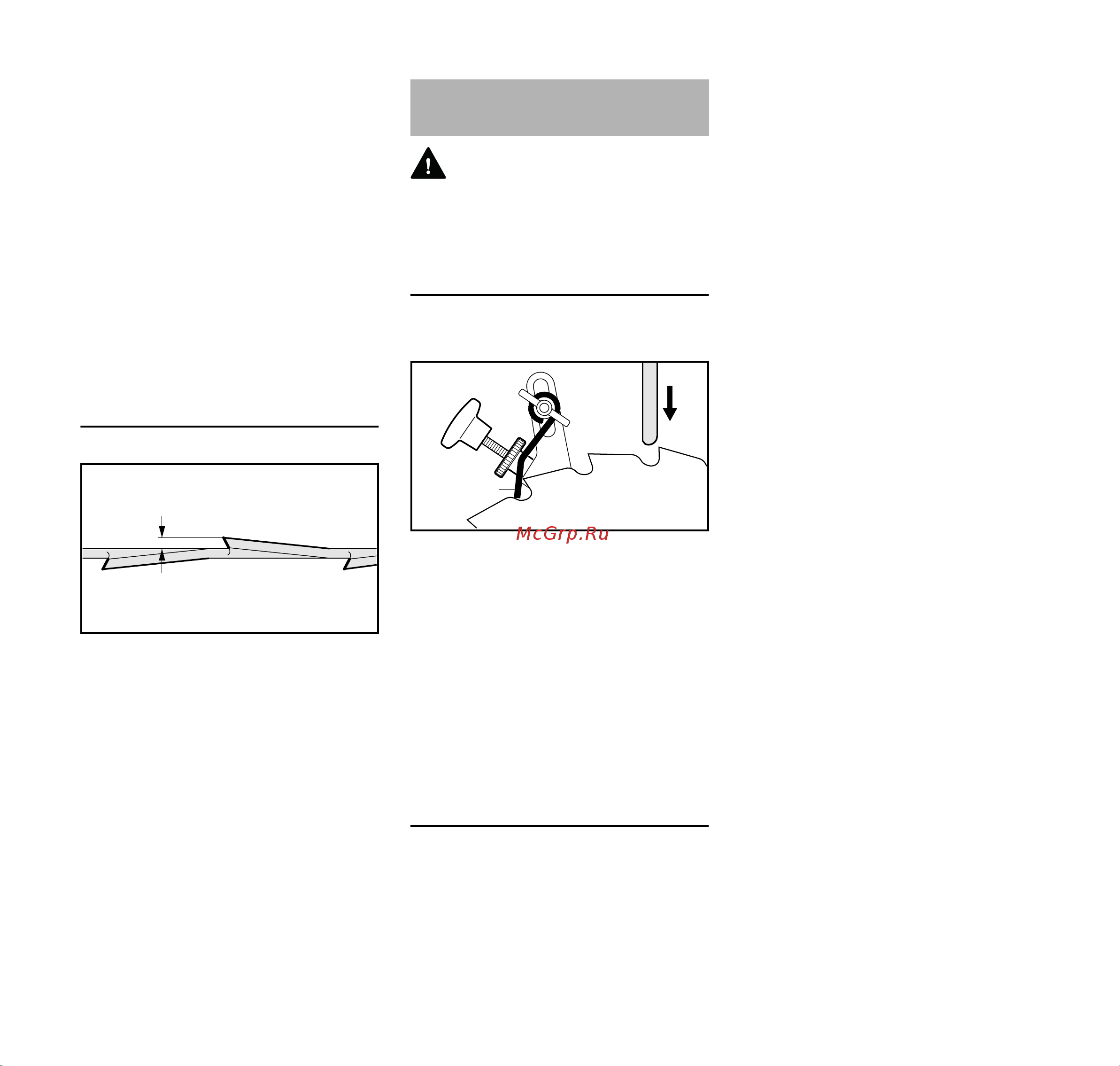

![Stihl 52032000008 [31/40] Заточка пильного полотна](/views2/1884816/page31/bg1f.png)
STIHL USG
pyccкий
29
Остроконечный зуб
– Глубина заточки максимум до
размера диаметра тела полотна
пилы
– Высоту зубца сократить
максимум на 1/3
– Спинку переднего зубца не
затачивать
Твёрдый сплав
– Затачивать только насадку из
твёрдого сплава – материал-
носитель пильного диска не
затачивать
Проверить размер разводки
После заточки пильных дисков с
долотообразными зубцами:
N Проверить размер разводки (a) с
помощью инструмента для
разводки (специальные
принадлежности) – при
необходимости, дополнительно
обработать
ПРЕДУПРЕЖДЕНИЕ
Носить защитные очки и защитные
перчатки – опасность получения
травм!
Заточить первый зубец
N Включить мотор
N Пильное полотно левой рукой
нажать по часовой стрелке
против упора (1)
N Точило с работающим мотором
осторожно сместить вниз
N Снимать столько материала,
чтобы режущий край был
"чистым" – в противном случае
упор откорректировать с
помощью регулировочного
болта (2)
Заточить другие зубцы
Дальнейшая процедура заточки
зависит от шлифовки пильного
полотна.
У пильных полотен без наклонной
заточки (шкала C = 0°):
N Пильное полотно повернуть
далее против часовой стрелки
N Все зубцы затачивать с
одинаковой регулировкой
У пильного полотнас наклонной
заточкой:
N Пильное полотно повернуть
дальше против часовой стрелки к
после следующему зубцу
N Дополнительно заточить все
зубцы одного ряда зубцов,
которые имеют тот же угол
заточки (каждый 2-й зубец)
N После этого шкалу C
отрегулировать на угол
противоположного ряда зубцов –
все другие регулировки остаются
без изменений, пильное полотно
не переворачивать
N Заточить все зубцы
противоположного ряда зубцов
a
523BA136 KN
Заточка пильного полотна
2
1
523BA129 KN
3
