Stihl 52032000008 [9/40] Установка шлифовального круга

STIHL USG

pyccкий

ПРЕДУПРЕЖДЕНИЕ

Шлифовальные круги перед

натяжением с помощью пробы на

звучность проверить на предмет

безупречного состояния.

Повреждённые шлифовальные круги

к эксплуатации не разрешены –

опасность несчастного случая!

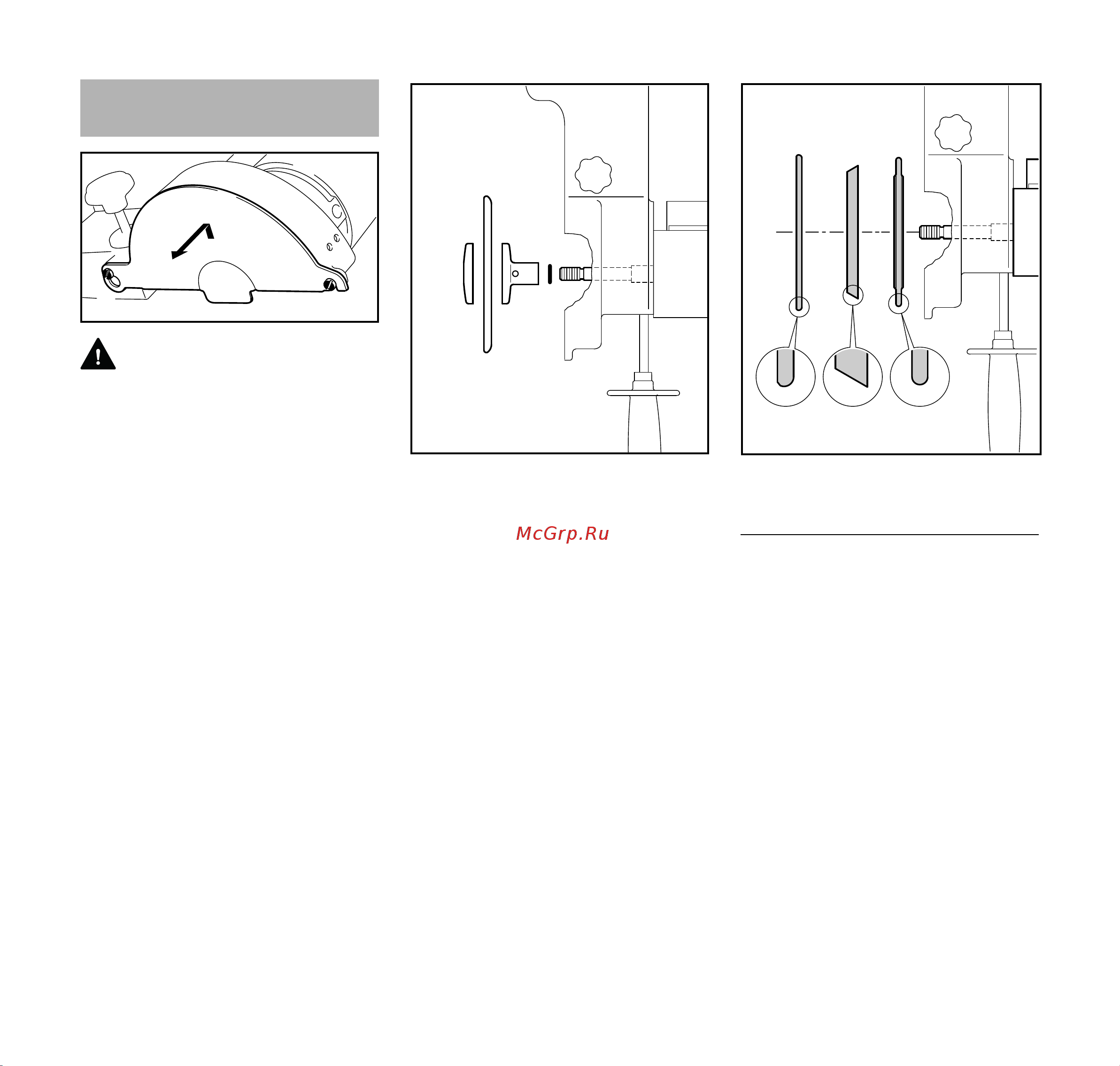

N Ослабить болты (1) M5x10,

поднять крышку (2) и снять

N Круглое уплотнение (3) вложить в

паз дистанционной прокладки (4)

и с помощью фланца от мотора

одеть на вал мотора (5) –

установить требуемый

шлифовальный круг (6) и

упорную шайбу (7) выпуклой

стороной от мотора одеть на вал

мотора

Установка шлифовального

круга

523BA046 KN

523BA092 KN

Шлифо

вальны

й круг

Направление монтажа

A/B/C Радиус по направлению к

мотору (вправо)

D Более большой внешний

диаметр по направлению к

мотору (вправо)

E/F любой

523BA147 KN

A/B/C

E/F
