STIHL USG

pyccкий

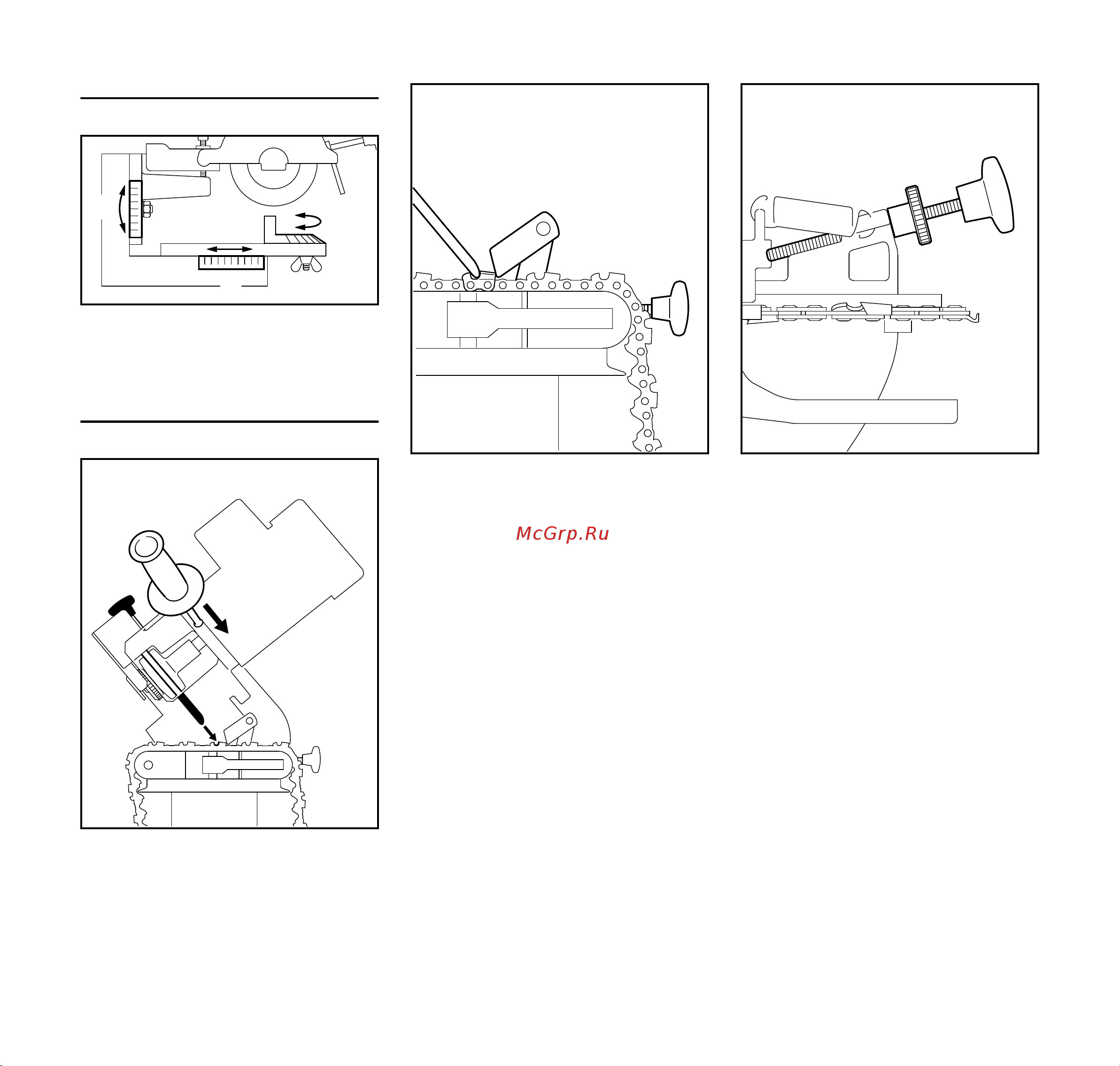

Регулировка шкалы

N Шкалу отрегулировать в

соответствии со значениями

листа-вкладыша 0457 716 0000

Отрегулировать боковой упор

N Установочный болт (1)

подкрутить

N Стойку подшипника сместить

вниз с помощью рукоятки мотора

N Упор (2) с помощью

регулирующего болта (3)

отрегулировать таким образом,

чтобы передняя грань зубца

прилегала на шлифовальном

круге.

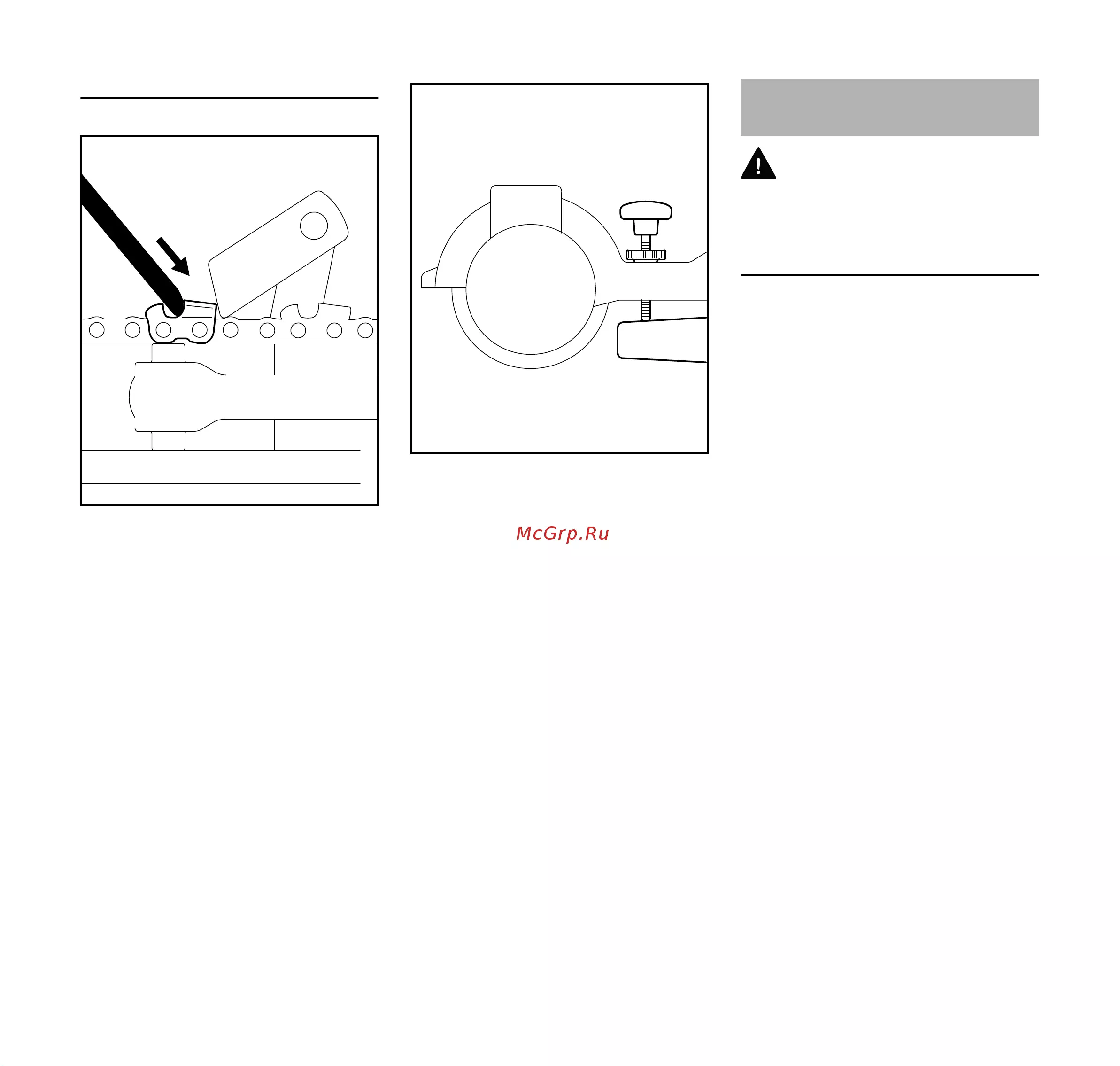

N Зажать пильную цепь

N Затянуть гайку с накаткой на

регулировочном болте

523BA077 KN

523BA098 KN

523BA099 KN

523BA066 KN
