STIHL USG

pyccкий

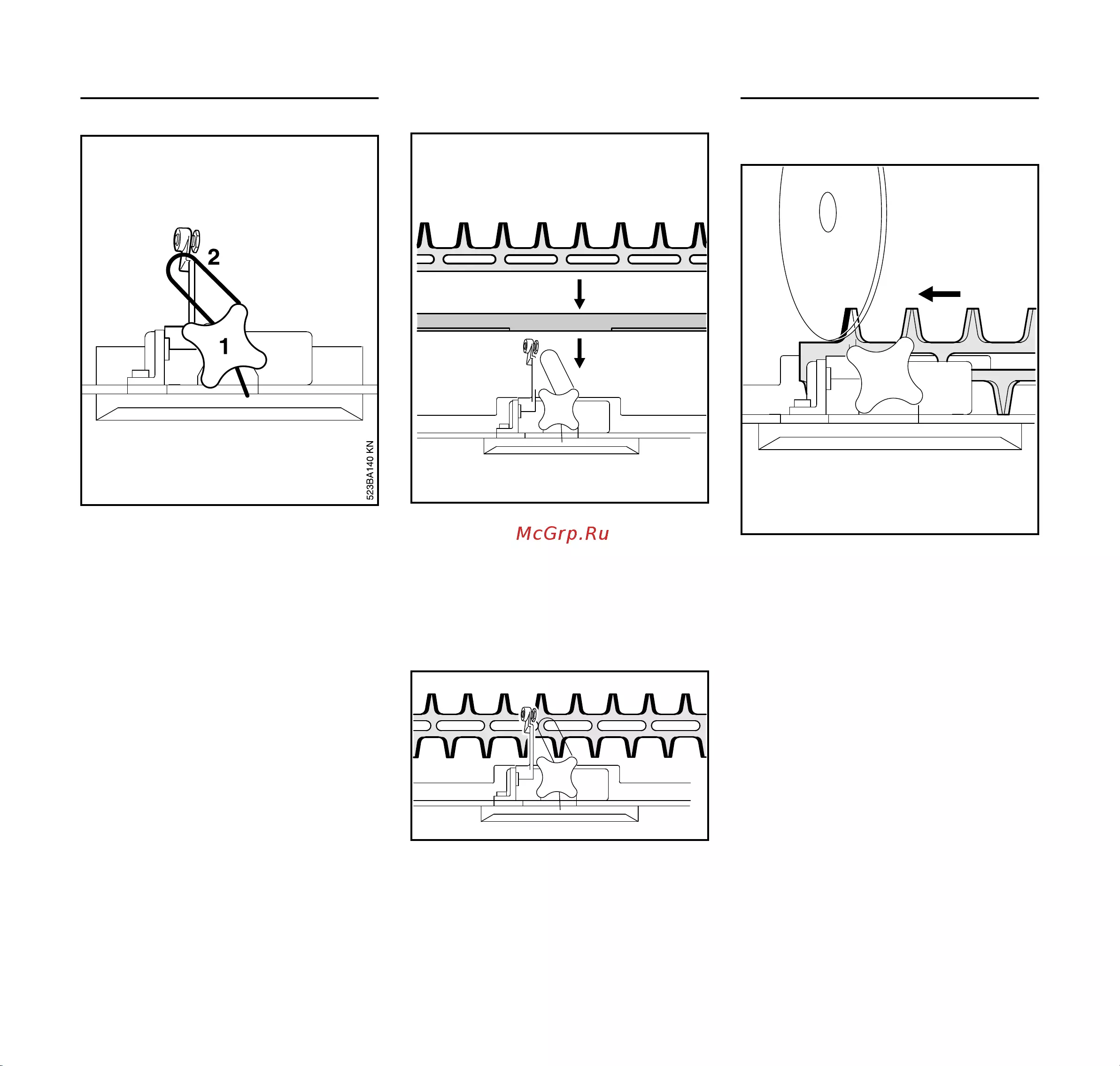

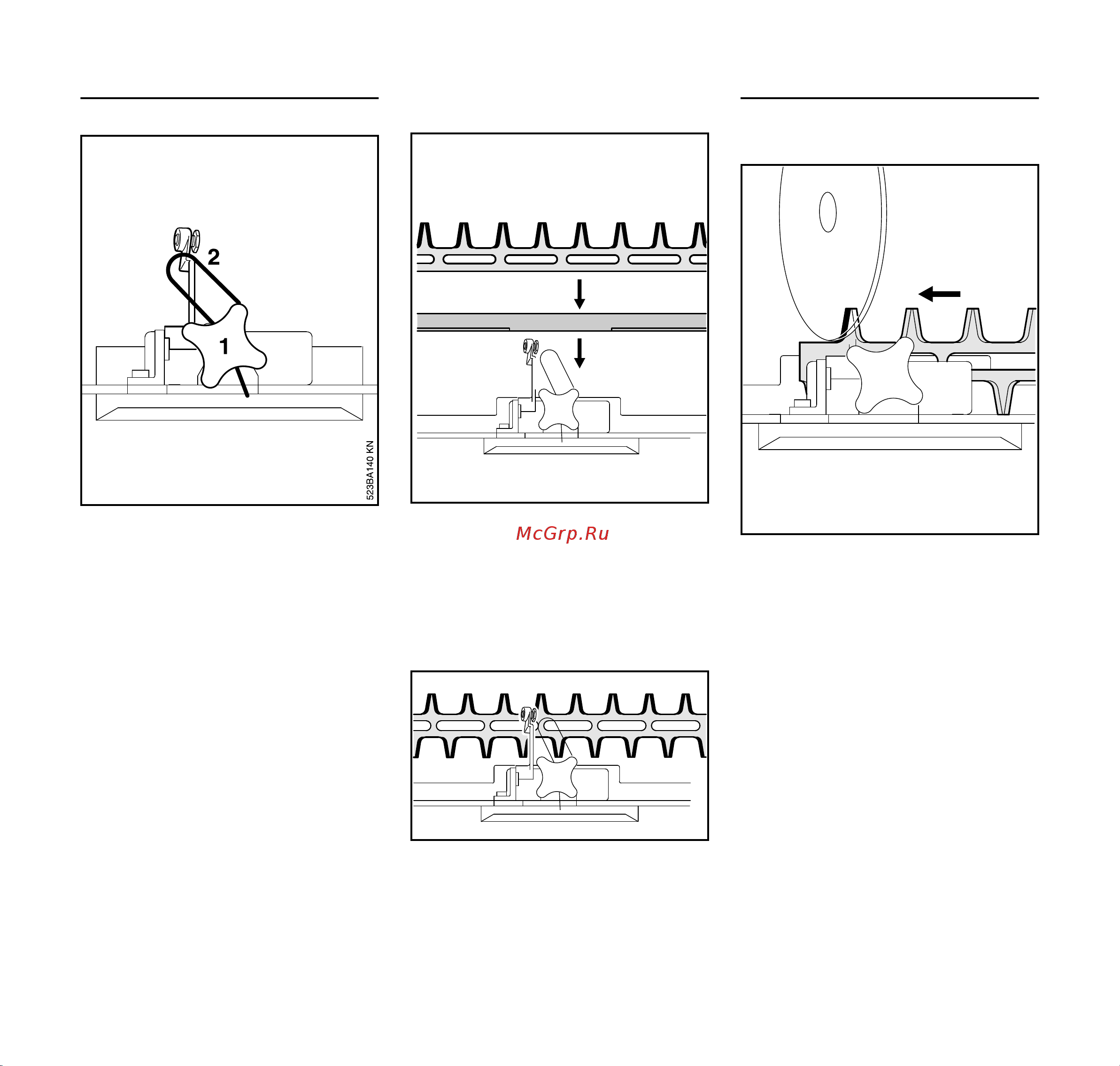

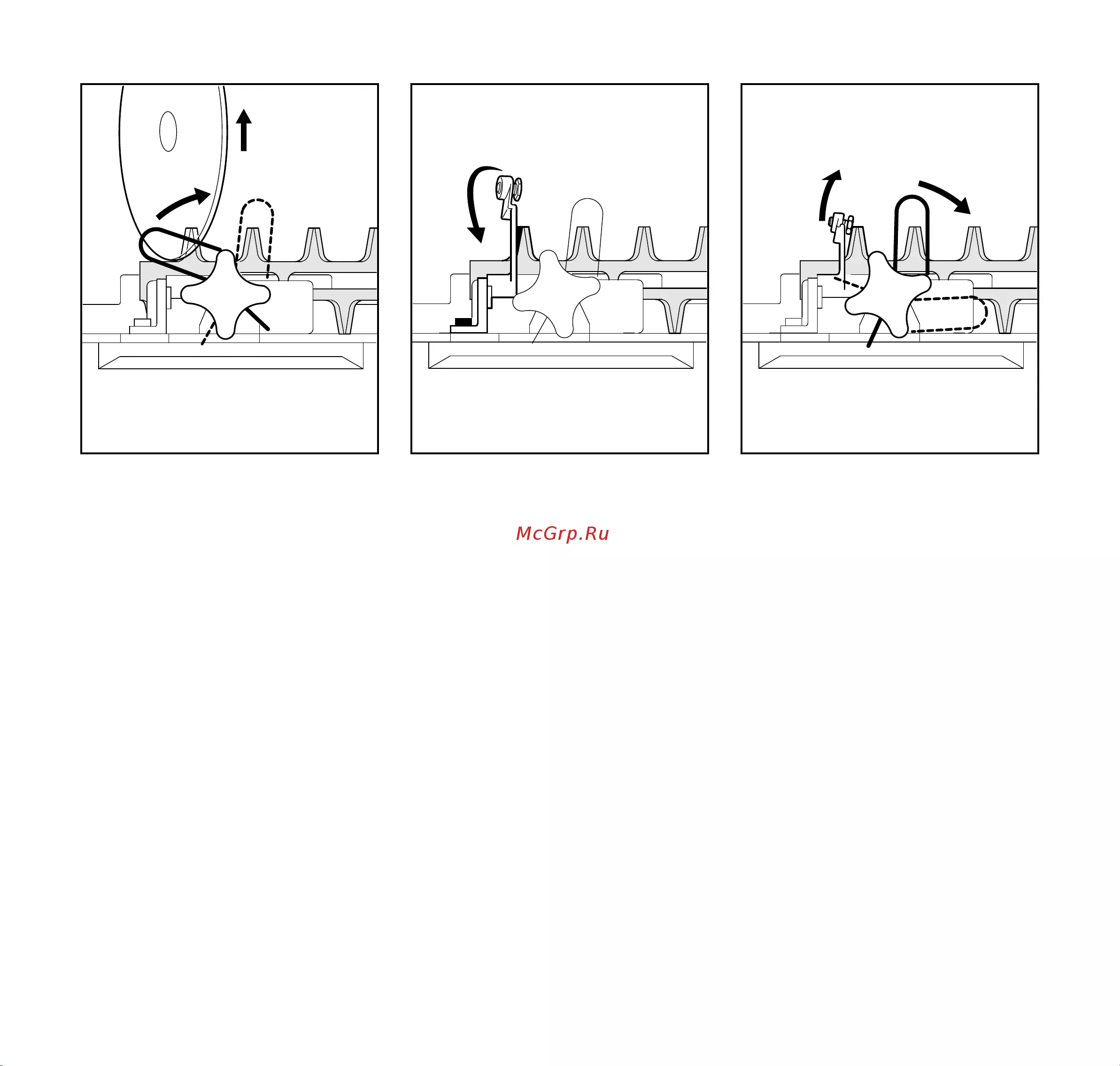

Установить режущий нож

N Вращать крестообразную

ручку (1), пока пружина (2) не

окажется в указанной позиции

Зажимное приспособление в данной

позиции открыто – режущий нож

можно вкладывать.

Вкладывание одностороннего

режущего ножа

N Вложить уголок (5)

N Вложить режущий нож (6) –

режущие кромки направлены

Вкладывание двусторонних режущих

ножей

N Вложить режущий нож (4) –

режущие кромки направлены

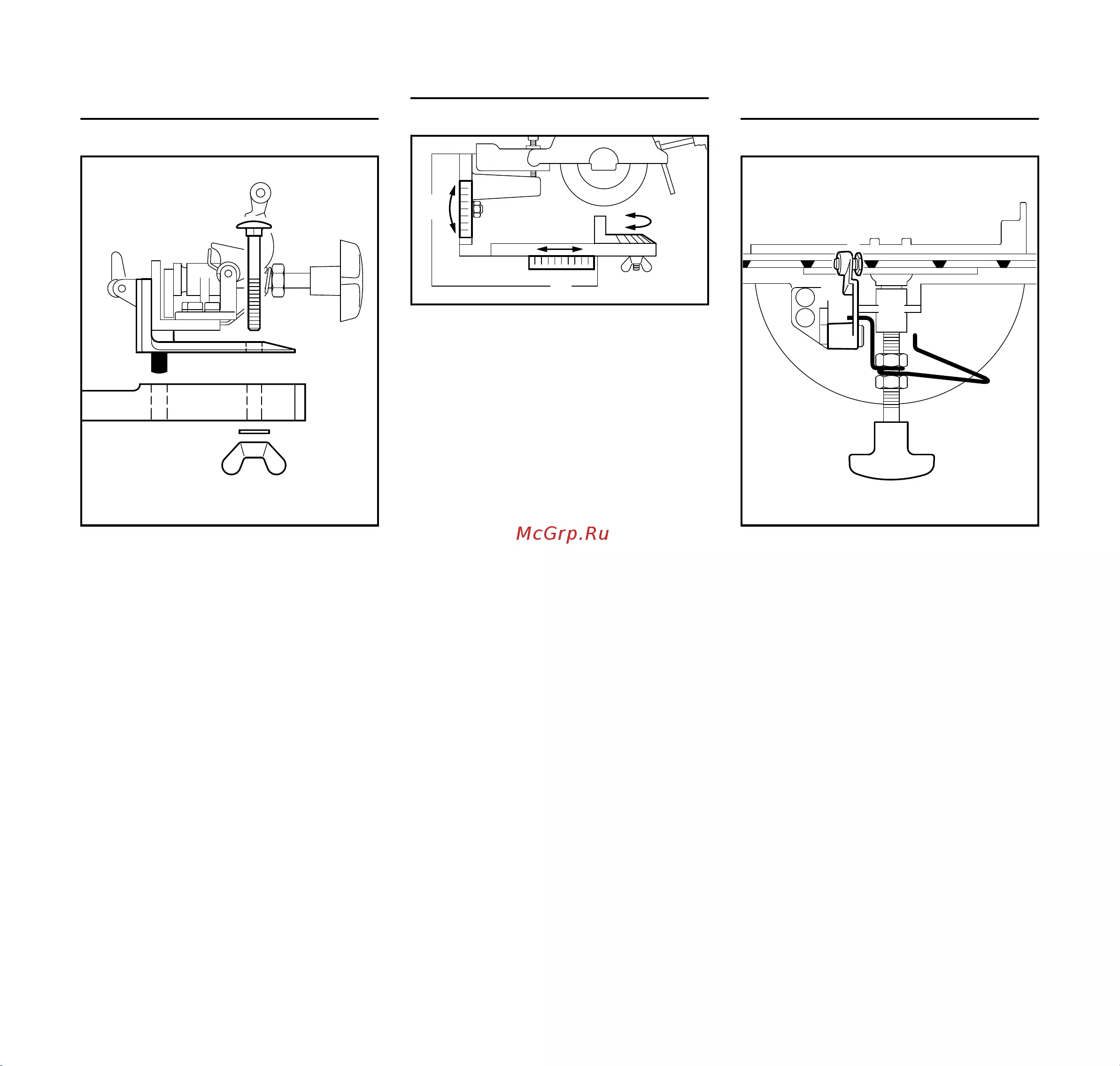

Регулирование упора

Отрегулировать боковой упор

N Стойку подшипника сдвигать

вниз, пока шлифовальный круг не

будет находиться над

основанием режущего ножа –

удерживать положение

N Режущий нож (1) потянуть влево,

пока первое

N лезвие (2) ряда ножей не будет

прилегать к шлифовальному

кругу

523BA108 KN

523BA107 KN

523BA110 KN
