STIHL USG
pyccкий
27
a для диаметра 200 мм
b для диаметра 225 мм
c для диаметра 250 мм
N при необходимости
установочный винт (1)
перемонтировать

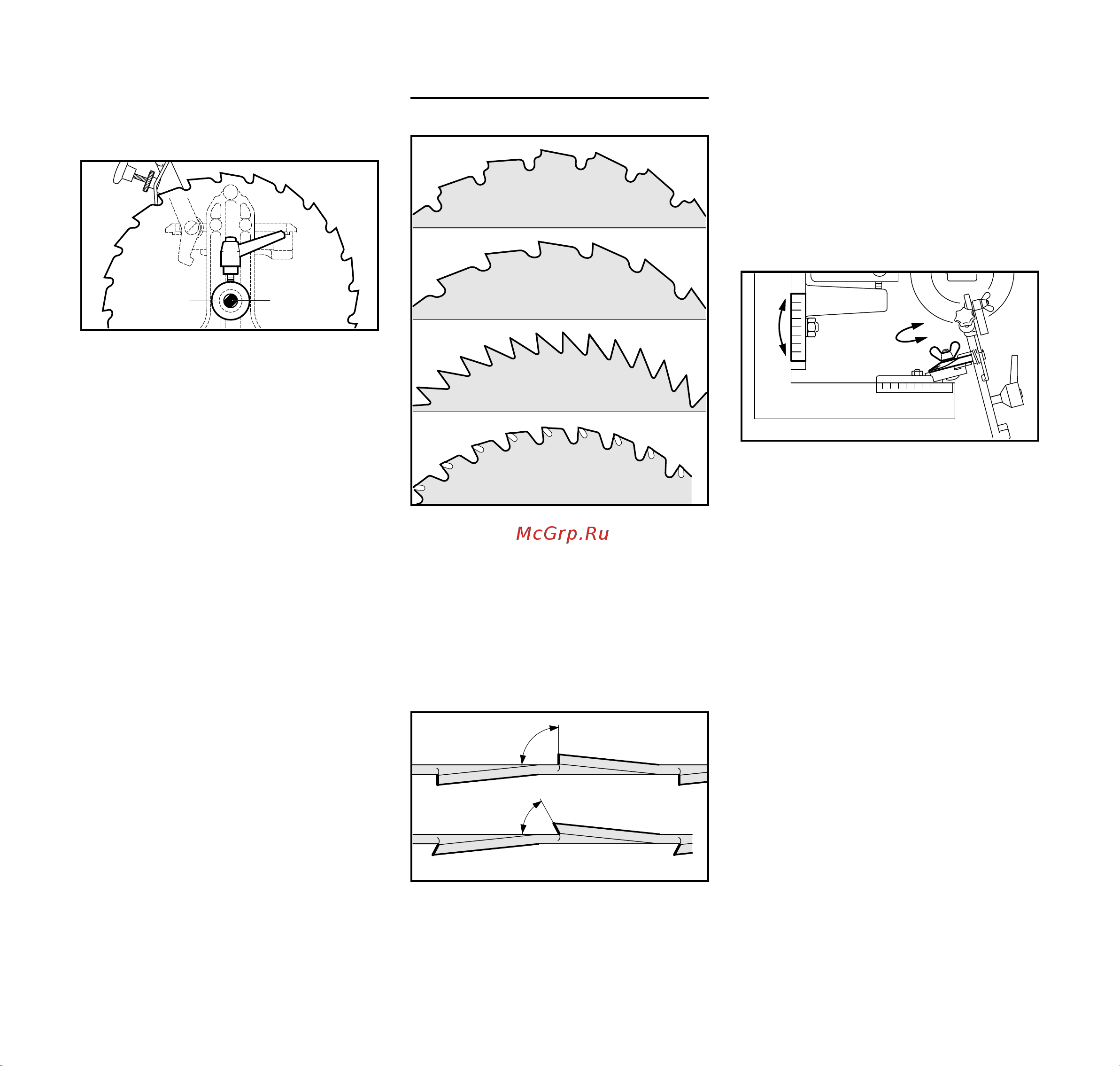

N Пильный диск (2) надеть на
установочный винт (1) – режущие
кромки должны быть направлены
влево
N Прижимной элемент (4) надеть на
установочный винт и прижать –
пильный диск отцентрируется
N Затянуть рукоятку зажима (5)
Пильный диск должен прилегать к
опорной плите без зазоров и
поворачиваться вручную.

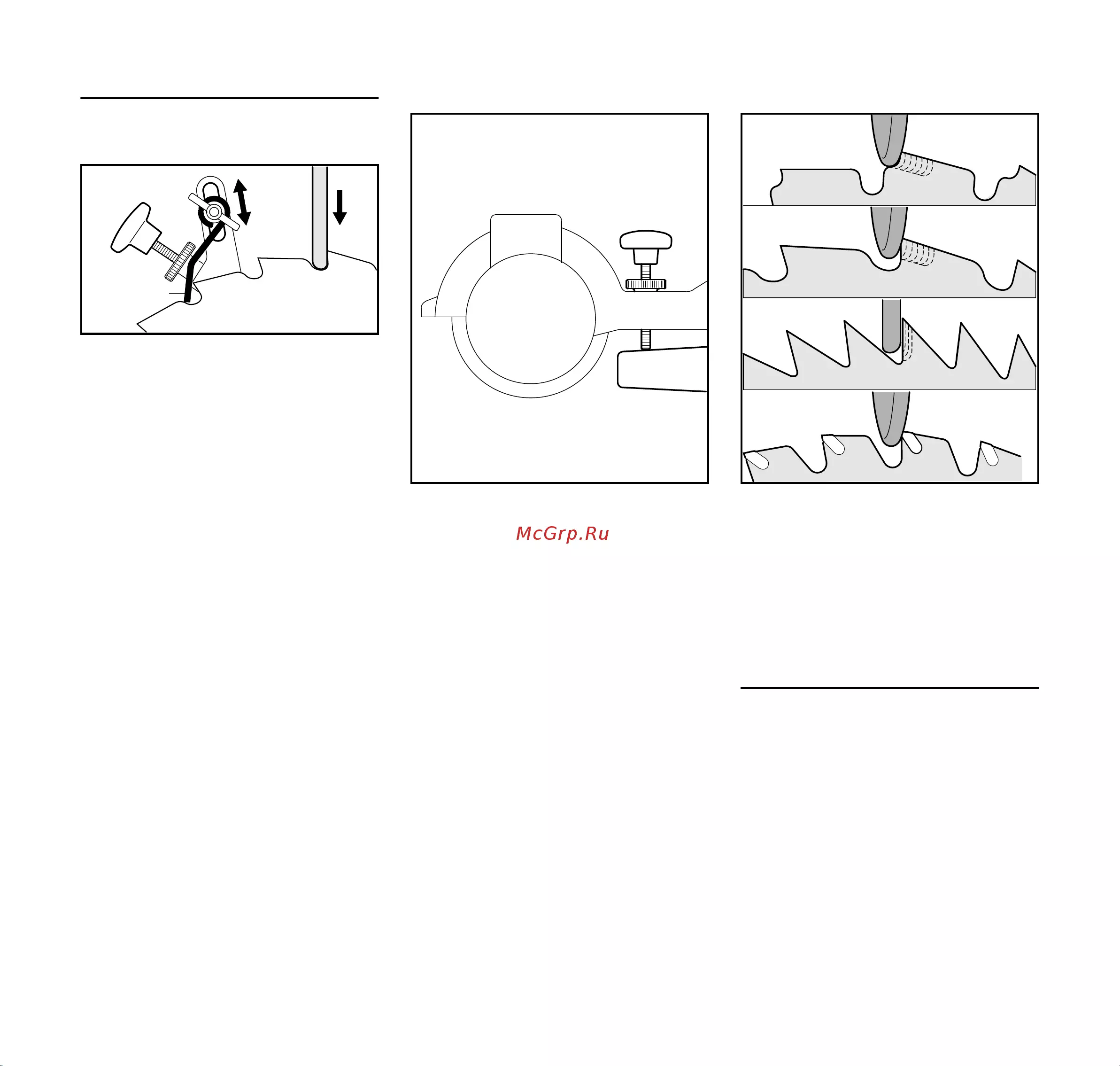

Регулировка шкалы
Регулируемые параметры зависят от
пильного диска:
1 долотообразный зубец
2 долотообразный зубец
специальной формы
3 остроконечный зубец
4 твёрдый сплав
Существуют пильные диски с:
– прямой заточкой (5) (шкала C =0)
либо:
– наклонной заточкой (6)
При наклонной заточке маркировать
зубцы, которые имеют равный угол
заточки (каждый 2-й зубец).
Маркировка предотвращает
нечаянное затачивание
противоположного зубца.
N Настроить шкалу в соответствии
с величинами в приложении
0457 716 0001
Регулируемый параметр шкалы A
зависит от породы дерева:
– hard (твердое дерево)
– soft (мягкое дерево)
N Пильный диск с
80 остроконечными зубцами
нельзя затачивать с
помощью USG
4
5
1
523BA123 KN
2
523BA124 KN
1
2
3
4
523BA125 KN
5
6
-
+
A
C
-
+
523BA126 KN
