STIHL USG
pyccкий
5
St), шайб Ш 8,4 мм и с помощью
соответствующих штырей
(например, пластиковых штырей
10x50 мм)
N на станке (B) с помощью двух
соответствующих болтов Ш 8 мм
(например, винты для дерева
Ш 8 ммx длиной 100 мм DIN 571-
St) и шайб Ш 8,4 мм

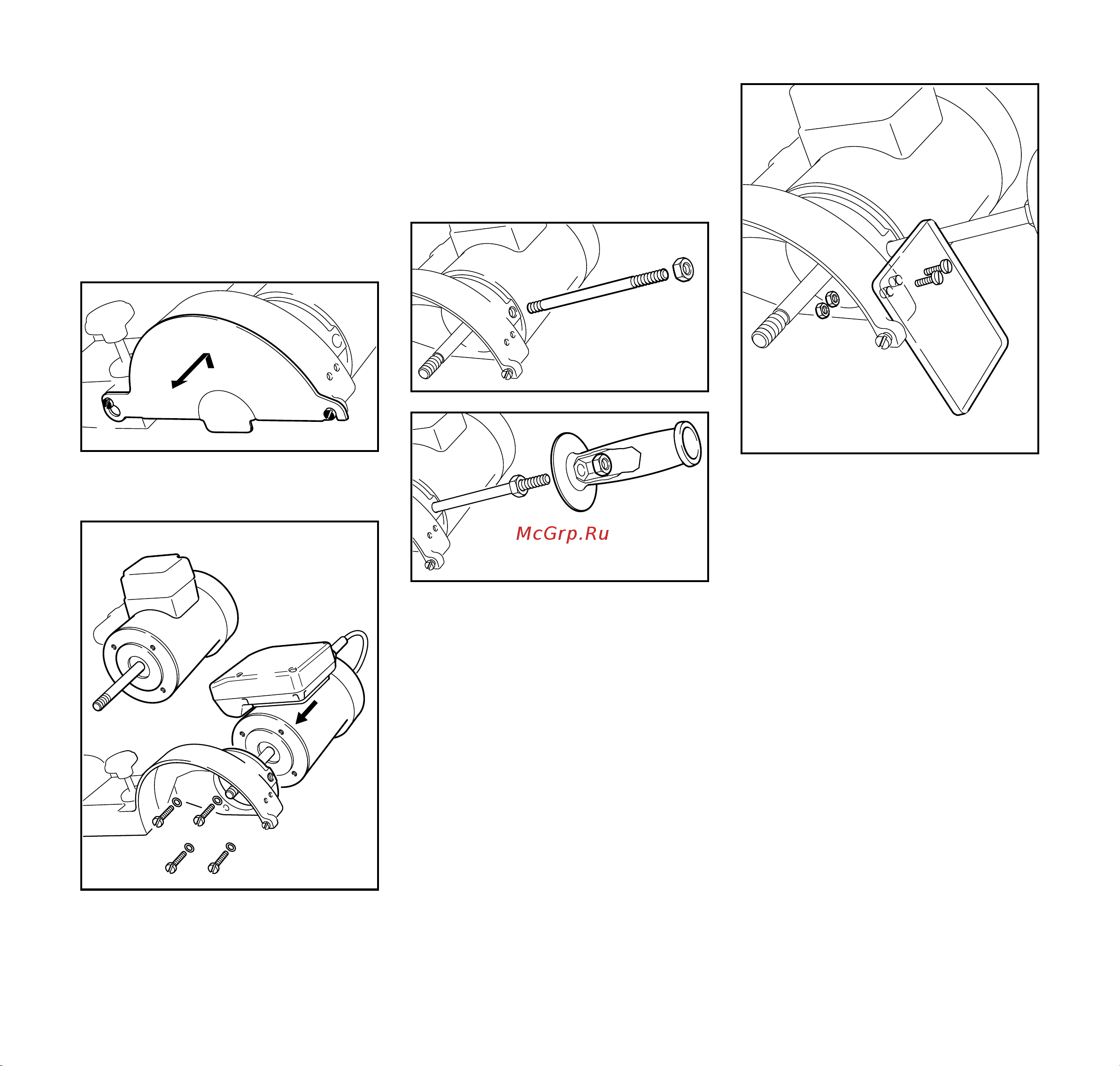

N Ослабить болты (1) M5x10,
поднять крышку (2) и снять
N Электромотор (3) прикрепить
фланцами к стойке
подшипника (4) – корпус
переключателя (5) должен
показывать по направлению
вверх
N Ввинтить четыре цилиндрических
болта (6) M5x22 и затянуть
накрест
N Установочный штифт (7)
M10x145, ввинтить короткой
резьбой в отверстие (8) на
корпусе
N Гайку (9) M10 привинтить на
установочном штифте до
прилегания
N Гайку (10) M10 вложить в
шестигранник рукоятки (11) –
рукоятку прикрутить и затянуть
N Защитную шайбу (12) установить
на защите и отверстиями
привести к кожуху
N Болты (13) M4x12 провести через
отверстия
N Гайки (14) M4 привинтить и
затянуть болты
N Снова монтировать крышку
523BA046 KN
1
2
1
5
523BA150 KN
4
3
5
6
A
B
3
523BA048 KN
78
9
10
523BA049 KN
11
13
523BA050 KN
12
14
