134
RUS

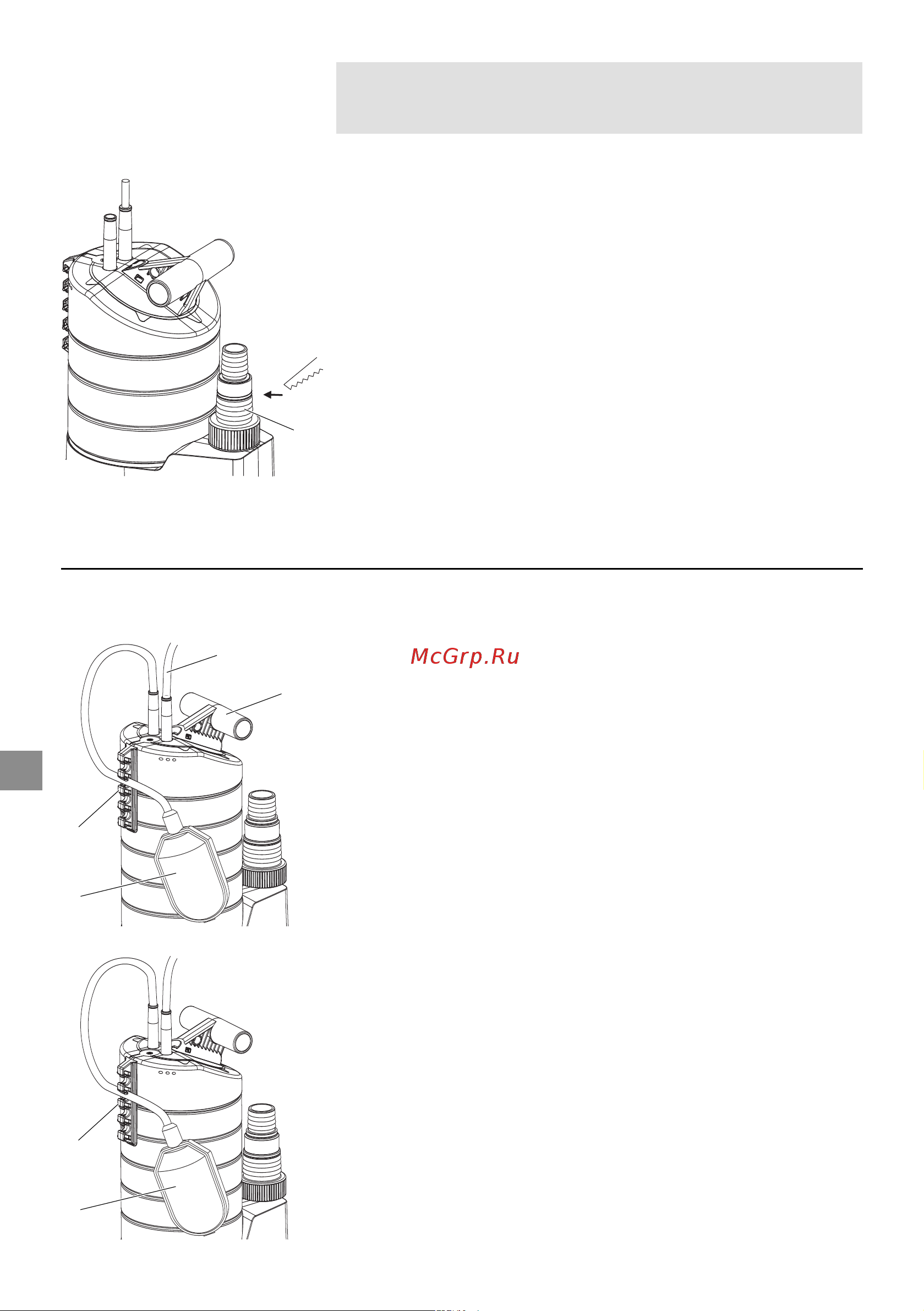

Для присоединения шлангов диаметром 13 – 25 мм нужно
навернуть малый универсальный ввод
z
7a
на большой уни-
версальный ввод
7
.
Для шлангов 13
-
19 мм нужны следующие наборы для под-
ключения:
13 мм (
¹⁄₂
"
): набор для насосов GARDENA артикул 1750
16 мм (
⁵⁄₈
"
): наконечник для крана артикул (2)902 – и –
наконечник для шланга артикул (2)916
GARDENA
19 мм (
³⁄₄
"
): набор для насосов GARDENA, артикул 1752.
1. Удалить ненужный ниппель универсального ввода
7
/
z
7a
соответственно шланговому соединению.
2. Ввернуть универсальный ввод
7
/
z
7a
в насос.
3. Соединить шланг с универсальным вводом
7
/
z
7a
.
Мы рекомендуем закрепить шланги 50 мм (2
"
), 38 мм (1
¹⁄₂
"
)
и 25 мм (1
"
) дополнительно, при помощи шланговых хомутов
фирмы GARDENA, артикул 7195 (для 50 мм), артикул 7193
(для 38 мм) и артикул 7192 (для 25 мм).
4. Управление
Если уровень воды превышает высоту включения насоса,
то поплавковый выключатель
5
включает насос, и вода
откачивается.
Как только вода опустится ниже уровня выключения, поплав-
ковый выключатель
5
автоматически отключает насос.
1. Устойчиво расположить насос в воде,
– или –
закрепить насос при помощи троса, привязанного к ручке
2
насоса через отверстие в ней, и опустить его в колодец
или шахту.
Поплавковый выключатель
5
при автоматическом режи-
ме работы должен свободно двигаться.
2. Вставить сетевую вилку кабеля питания
1
в розетку элек-
тросети.
Установка уровней включения и отключения:
Максимальный уровень включения и минимальный уровень
отключения (см. раздел 8. Технические данные) можно под-
строить.
v Вставить кабель поплавкового выключателя
5
в одно из
отверстий арретира
3
.
Длина кабеля не должна быть слишком большой или
малой, чтобы обеспечивалось отключение поплавкового
выключателя.
• Чем выше выбранное отверстие арретира
3
выключателя
тем выше уровень включения и отключения.
• Чем короче кабель между поплавковым выключателем
5
и арретиром
3
выключателя, тем ниже уровень включе-
ния и выше уровень отключения.
7
Присоединение шланга:
Автоматический режим
работы:
1
2
5
3
5
3
