Калибр МК-7,0 Ц [6/14] Сборка культиватора

6 www.kalibrcompany.ru

Калибр Руководство по эксплуатации

3. Сборка культиватора

3.1 Сборка колёс - рис.2:

- вставьте трубчатые втулки в ступицы колёс;

- присоединив колёса с двух сторон к опорному

кронштейну, зафиксировать их болтовым соединением

с внешней стороны кронштейна (рис.1 поз.15).

3.2 Установка рукояток управления:

- совместить крепёжные отверстия в нижней части

рукояток управления (рис.1 поз.4) с отверстиями на

раме культиватора;

- скрепить рукоятки болтовыми

соединениями;

- совместить крепёжные отверстия нижних рукояток и верхней, V – образной;

- вставить с наружной стороны нижних рукояток винты;

- прикрепить верхнюю рукоятку (рис.1 поз.3) к нижним гайками-барашками.

3.3 Установка регулятора глубины вспашки и фрез:

- установить регулятор глубины вспашки (рис.1 поз.16) на раму культиватора;

- зафиксировать его в выбранном положении (имеет 3 фиксированных

положения) бол-

тами ( поз.1 рис.2);

- надвиньте ступицу крайней фрезы на ось редуктора с двух сторон;

- совместив отверстия ступицы фрезы и вала, скрепите их пальцами;

- зафиксируйте пальцы шплинтами.

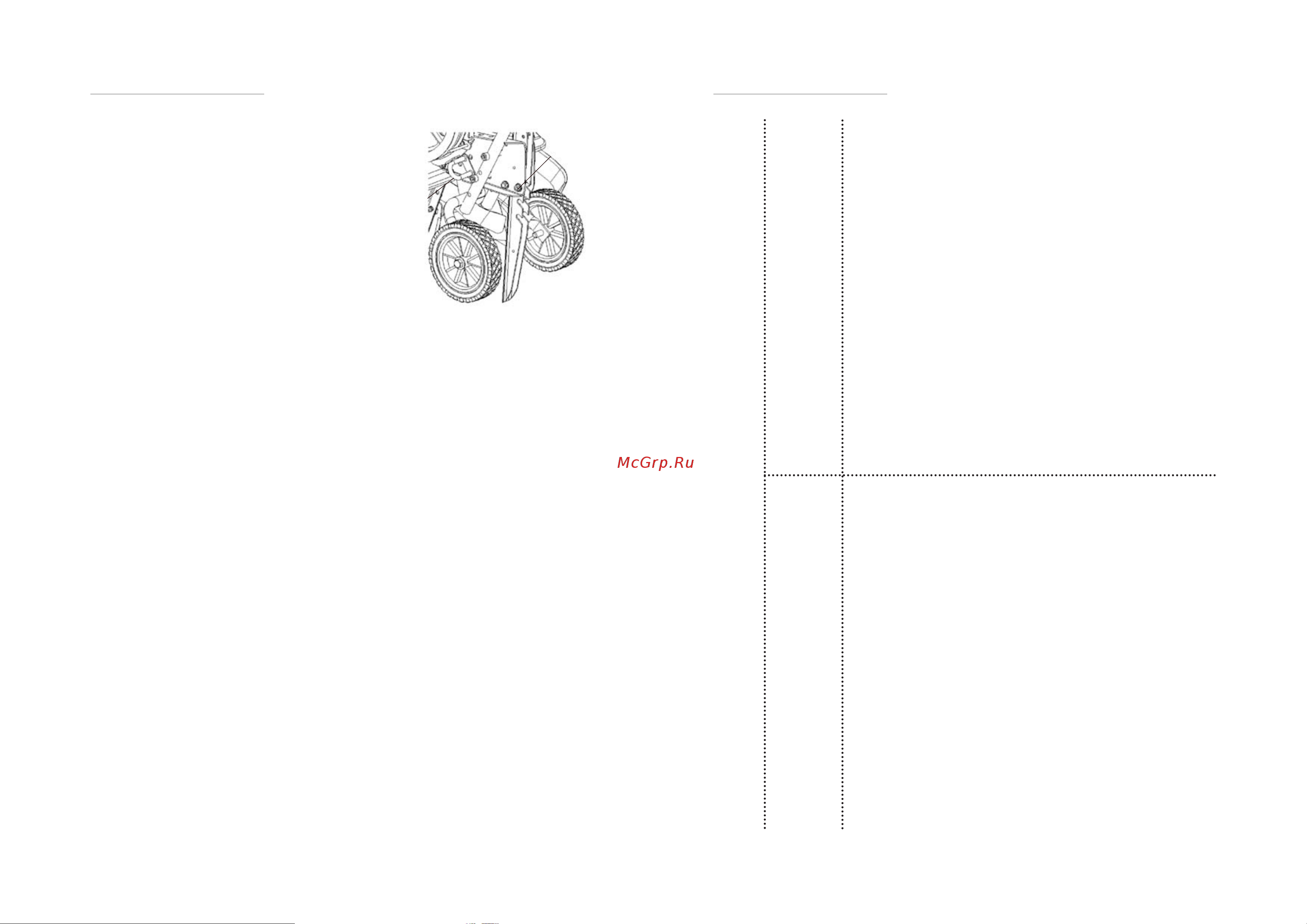

На рис.2 показано положение опорного кронштейна с колёсами при транспортировке

культиватора. В режиме вспашки необходимо вынуть рычаг фиксации (рис.2 поз.2), поднять

кронштейн

с колёсами и вставить рычаг фиксации в одно из 3-х отверстий (в зависимости

от глубины вспашки).

3.4 Установка тросов управления дроссельной заслонкой и привода фрез:

- вытянув на всю длину тросы дроссельной заслонки, привода фрез, убедиться, что они не

запутаны и не повреждены;

- раскрутить винтовое соединение рычага управления дроссельной заслонкой (рис.1

поз.18);

- прикрепить трос управления дроссельной заслонкой (рис.1 поз.19) так, чтобы он распо-

лагался с внутренней стороны;

- раскрутить винтовое соединение рычага привода фрез (рис.1 поз.1 и поз.2);

- прикрепить тросы привода фрез так, чтобы они располагались снизу;

- специальными зажимами прикрепите тросы к нижним рукояткам;
