Компрессор с прямой передачей безмасляный AC-140-8-OFS

артикул 3 01 01 051

16 21

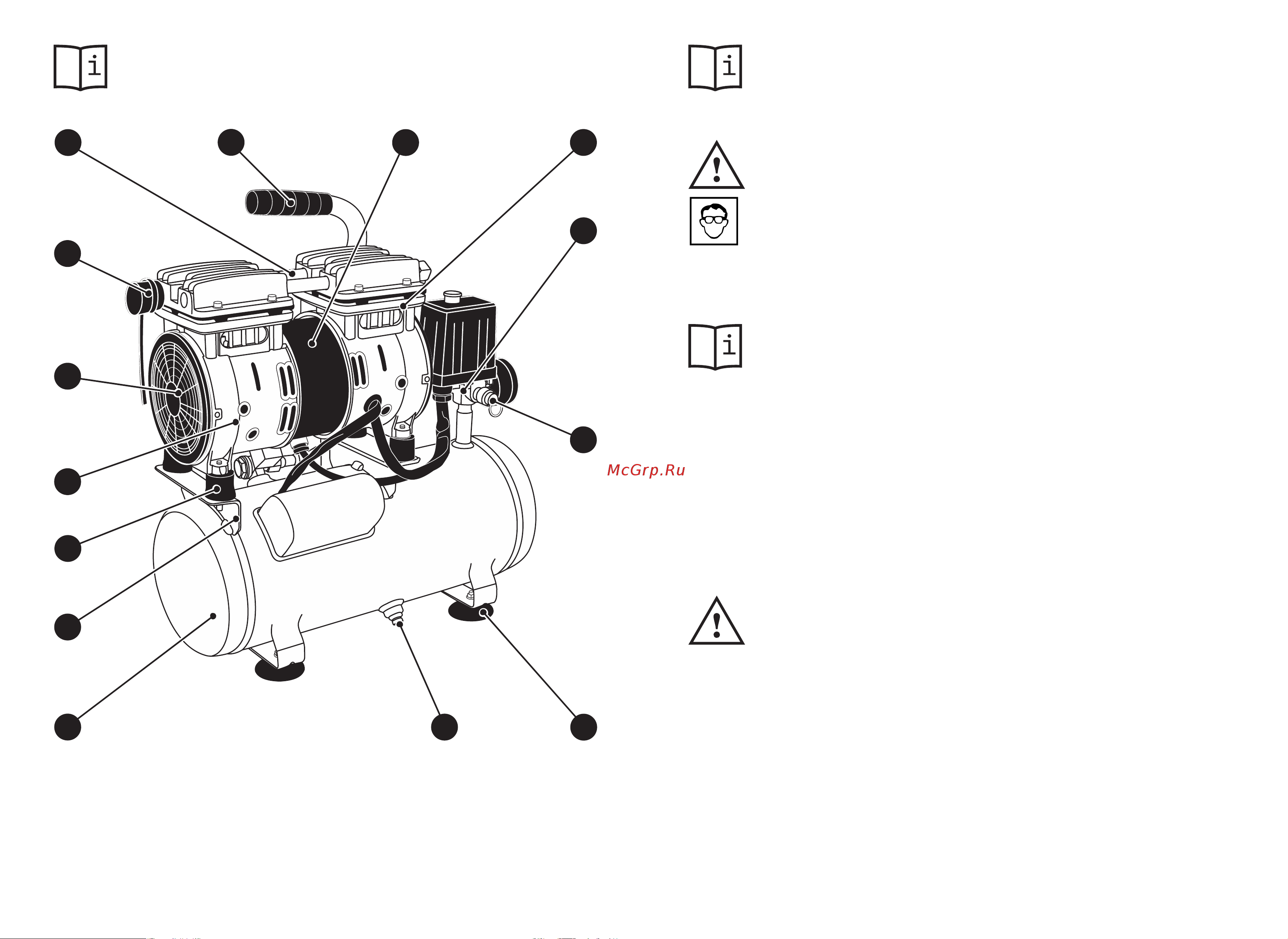

Рисунок 1 — Общий вид компрессора

Устройство компрессора

ВНИМАНИЕ! При эксплуатации компрессора

надевайте удобную одежду, специальные за

щитные очки и прочную обувь на нескользя

щей подошве.

Подготовка к работе и эксплу-

атация компрессора

Подготовка компрессора к работе

• Откройте коробку, в которую упакован компрессор. Проверь-

те комплектность компрессора и отсутствие видимых механиче

ских повреждений.

• Установите компрессор на ровное, твердое и горизонтальное

основание в сухом, вентилируемом помещении, защищенном

от воздействия атмосферных осадков. Для обеспечения венти

ляции и охлаждения нагретых узлов, компрессор должен нахо

диться на расстоянии не менее 1 м от стен помещения.

• На период транспортирования и хранения с компрессора мо-

гут быть сняты некоторые узлы и детали (виброопоры, воздуш

ный фильтр). Используя рисунки настоящей инструкции и схему

сборки, установите на компрессор снятые узлы и детали.

Подключение компрессора к источнику электропитания и

подключение потребителей сжатого воздуха

• Убедитесь, что на компрессоре установлено защитное ограж-

дение вентиляторов 5, и кнопка пуска 18 находится в выключен

ном положении (см. рис. 1, 2 и схему сборки). Положение кнопки

пуска 18:

— верхнее положение «

Включено»;

— нижнее положение «

Выключено».

• Подключите вилку кабеля электропитания 23 к заземленной

розетке электрической питающей сети (220 В, 50 Гц). Для за

щиты электрооборудования компрессора и электропроводки

от перегрузок и короткого замыкания, на электрическом щите

подключения данной линии необходимо применять плавкие

предохранители или автоматические выключатели на 16 А.
