ограничителя глубины. Слишком большое
значение ограничителя глубины увеличивает
риск отдачи.
• Убедитесь, что натяжение цепи пилы
правильное. Если цепь пилы неплотно прилегает
к направляющей шине, она может соскочить.
Неправильное натяжение цепи ускоряет износ
направляющей шины, цепи пилы и ведущей
звездочки цепи. См. раздел
Регулировка
натяжения цепи пилы на стр. 31
.
• Регулярно выполняйте техническое
обслуживание режущего оборудования и
поддерживайте необходимый уровень смазки.
При ненадлежащей смазке цепи риск износа
направляющей шины, цепи пилы и ведущей
звездочки цепи повышается.
Сборка
Введение
ПРЕДУПРЕЖДЕНИЕ: Перед сборкой
изделия внимательно изучите раздел
техники безопасности.

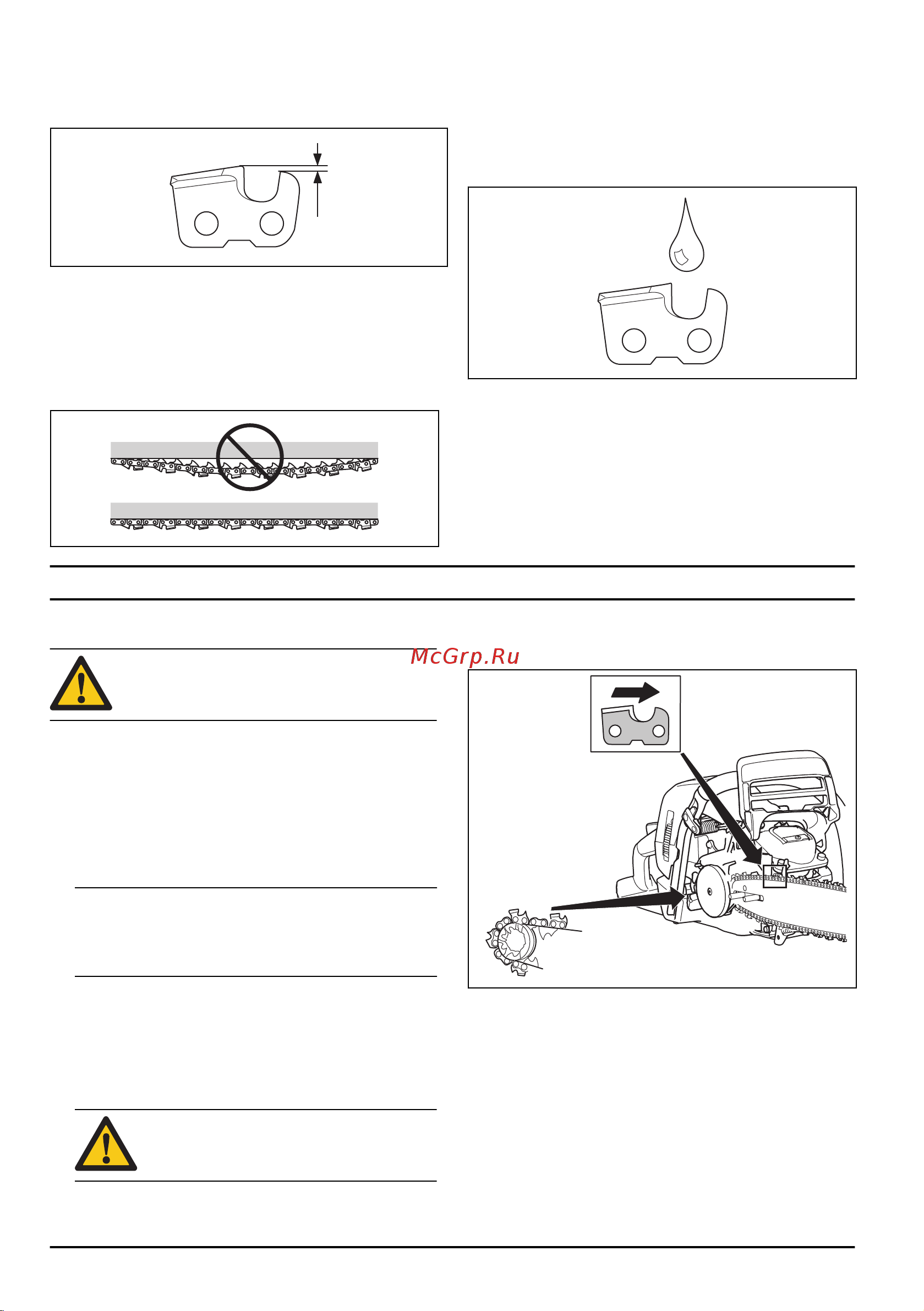

Установка направляющей шины и
цепи пилы
1. Переместите передний щиток для рук назад,
чтобы выключить тормоз цепи.
2. Отверните гайки крепления шины и снимите
кожух сцепления.
Примечание: Если кожух сцепления сложно
снять, затяните гайку крепления шины, включите
тормоз цепи, а затем выключите его. При
правильном выключении вы услышите щелчок.
3. Установите направляющую шину на болты шины.
Отведите направляющую шину в самое заднее
положение.
4. Правильно установите цепь пилы на ведущую
звездочку и вставьте ее в паз на направляющей
шине.
ПРЕДУПРЕЖДЕНИЕ: Во время сборки
цепи пилы обязательно используйте
защитные перчатки.
5. Убедитесь, что кромки режущих звеньев
направлены вперед на верхней стороне
направляющей шины.
10 544 - 004 - 07.02.2019
