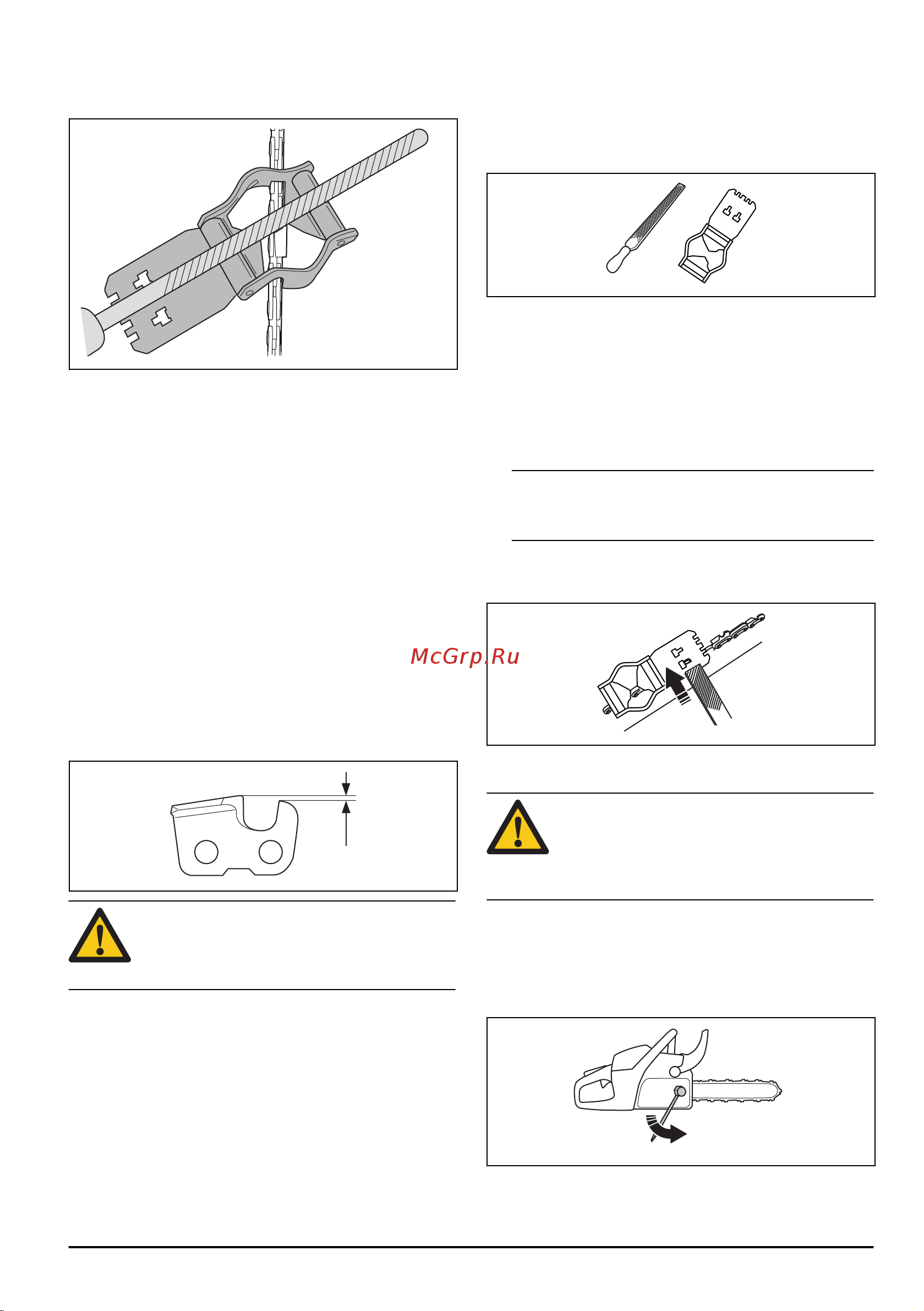

Husqvarna 545 Mark II (9676906-15) [31/44] Общая информация о настройке ограничителя глубины
![Husqvarna 545 Mark II (9676906-15) [31/44] Общая информация о настройке ограничителя глубины](/views2/1885081/page31/bg1f.png)
3. Переместите напильник с внутренней стороны
режущего зубца наружу. Уменьшите давление на
напильник при движении на себя.
4. Снимите материал с одной стороны всех
режущих зубьев.
5. Поверните изделие и удалите материал с другой
стороны.
6. Убедитесь, что все режущие зубья имеют
одинаковую длину.
Общая информация о настройке
ограничителя глубины
После заточки режущих зубьев (A) регулировка
ограничителя глубины (C) уменьшается. Для
поддержания максимальной производительности
при пилении необходимо удалить заполнитель из
ограничителя глубины (B), чтобы достичь
рекомендованной настройки ограничителя.
Инструкции по регулировке настройки ограничителя
глубины для вашей цепи пилы см. в разделе
Оборудование для заточки и углы заточки на стр.
40
.
A
B
C
ПРЕДУПРЕЖДЕНИЕ:
Чрезмерно
большая регулировка ограничителя
глубины увеличивает риск отдачи цепи
пилы!
Регулировка ограничителя глубины
Прежде чем отрегулировать настройку ограничителя
глубины или заточить режущие звенья, см.
инструкции в разделе
Заточка режущих звеньев на
стр. 30
. Мы рекомендуем регулировать настройку
ограничителя глубины после каждой третьей
операции заточки режущих зубьев.
Мы рекомендуем пользоваться нашим шаблоном
для регулировки ограничителя глубины, чтобы
обеспечить правильные глубину и угол.
1. Используйте для регулировки ограничителя
глубины плоский напильник и шаблон
ограничителя глубины. Пользуйтесь только
шаблоном для регулировки ограничителя
глубины Husqvarna, чтобы обеспечить
правильные глубину и угол.
2. Установите шаблон ограничителя глубины на
цепь пилы.
Примечание: См. дополнительную информацию о
пользовании инструментом на упаковке
инструмента.
3. С помощью плоского напильника снимите часть
ограничителя глубины, которая выступает над
шаблоном ограничителя глубины.
Регулировка натяжения цепи пилы
ПРЕДУПРЕЖДЕНИЕ:
Несоответствующее натяжение цепи
пилы может привести к тому, что цепь
выйдет из направляющей шины и
приведет к тяжелой травме или смерти.
По мере использования пилы ее цепь растягивается.
На регулярной основе регулируйте цепь пилы.
1. Ослабьте гайки на шине, которыми крепится
крышка сцепления/тормоз цепи. Используйте
комбинированный ключ.
544 - 004 - 07.02.2019
31
