Husqvarna 545 Mark II (9676906-15) [3/44] Условные обозначения на изделии
![Husqvarna 545 Mark II (9676906-15) [3/44] Условные обозначения на изделии](/views2/1885081/page3/bg3.png)
3. Крышка свечи зажигания
4. Воздушный фильтр
5. Система гашения вибраций, 3 блока
6. Стопор рычага дросселя
7. Задняя рукоятка
8. Информационная наклейка
9. Рычаг дросселя
10. Переключатель запуска/остановки
11. Окно уровня топлива
12. Топливный бак
13. Груша нагнетателя
14. Ручка шнура стартера
15. Кожух стартера
16. Бак масла для смазки цепи
17. Глушитель
18. Тормоз цепи и передний щиток для рук
19. Передняя рукоятка
20. Выключатель подогрева рукояток (545G Mark II,
550 XPG Mark II)
21. Щиток для правой руки
22. Кожух сцепления
23. Барабан сцепления
24. Регулировочный винт масляного насоса
25. Винт механизма натяжения цепи
26. Уловитель цепи
27. Зубчатый упор
28. Цепь пилы
29. Направляющая шина
30. Ведомая звездочка шины
31. Тормозная лента
32. Чехол направляющей шины
33. Руководство по эксплуатации
34. Комбинированный ключ

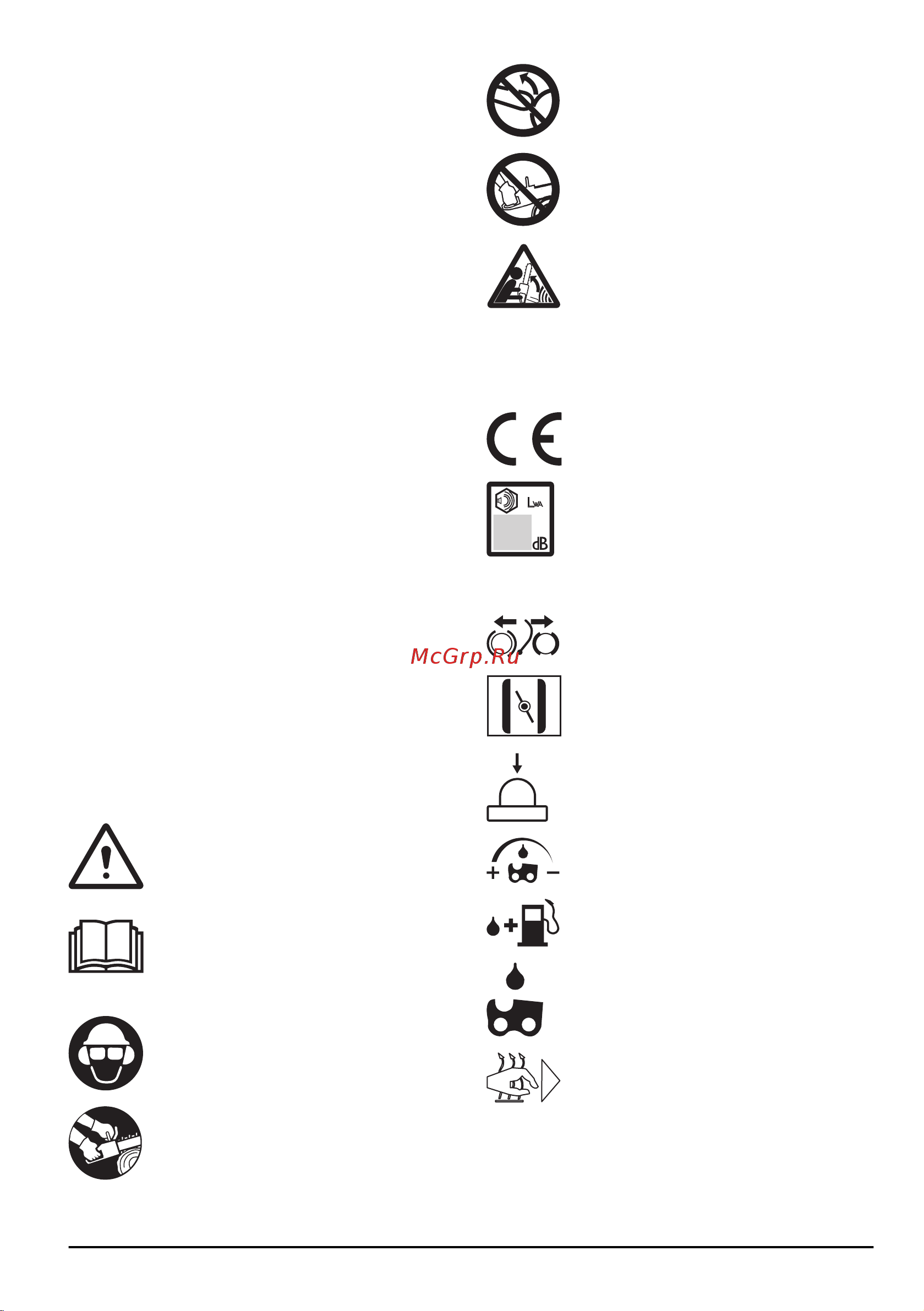

Условные обозначения на изделии
Соблюдайте осторожность и правила
эксплуатации изделия. Изделие может
стать причиной тяжелой травмы или
смерти оператора и окружающих.
Перед началом работы с изделием
внимательно прочитайте руководство по
эксплуатации и убедитесь, что понимаете
приведенные здесь инструкции.
В обязательном порядке используйте
рекомендованный защитный шлем,
средства защиты органов слуха и зрения.
При эксплуатации изделия держите его
обеими руками.
Не допускайте контакта наконечника
направляющей шины с любыми
предметами.
Запрещается работать с изделием, держа
его только одной рукой.
Предупреждение! При контакте носовой
части направляющей шины с каким-либо
предметом возможна отдача. В
результате отдачи происходит очень
быстрая обратная реакция,
направляющая шина отбрасывается
вверх и в направлении оператора.
Возможны тяжелые травмы.
Данное изделие отвечает требованиям
соответствующих директив EC.
Уровень шума, излучаемого в
окружающую среду, соответствует
действующим директивам ЕС. Звуковое
излучение данного изделия приведено в
разделе
Технические данные на стр. 36
и на паспортной табличке.
Тормоз цепи, включен (вправо). Тормоз
цепи, выключен (влево).
Воздушная заслонка.
Груша нагнетателя.
Регулировка масляного насоса.
Топливо.
Масло для смазки цепи.
Если на вашем изделии имеется такая
наклейка, то оно оснащено рукоятками с
подогревом.
544 - 004 - 07.02.2019 3
Содержание
- Введение 2
- Назначение 2
- Обзор изделия 2
- Описание изделия 2
- Содержание 2
- Условные обозначения на изделии 3
- Безопасность 4
- Ес v 4
- Инструкции по технике безопасности 4
- Инструкции по технике безопасности во время эксплуатации 4
- Общие инструкции по технике безопасности 4
- Средства индивидуальной защиты 6
- Защитные устройства на изделии 7
- Стопор дроссельного регулятора 7
- Тормоз цепи и передний щиток для рук 7
- Уловитель цепи 7
- Глушитель 8
- Переключатель запуска остановки 8
- Правила безопасного обращения с топливом 8
- Система гашения вибраций 8
- Щиток для правой руки 8
- Инструкции по технике безопасности во время технического обслуживания 9
- Инструкции по технике безопасности для режущего оборудования 9
- Введение 10
- Сборка 10
- Установка направляющей шины и цепи пилы 10
- Введение 11
- Предварительно смешанное топливо 11
- Проверка функциональности изделия перед использованием 11
- Топливо 11
- Эксплуатация 11
- Бензин 12
- Заправка топливного бака 12
- Масло для двухтактных двигателей 12
- Обкатка изделия 12
- Смешивание бензина и масла для двухтактных двигателей 12
- Смешивание топлива 12
- Информация по отдаче 13
- Использование правильного масла для смазки цепи 13
- Запуск изделия 14
- Общие вопросы об отдаче 14
- Подготовка для запуска прогретого двигателя 14
- Подготовка к запуску холодного двигателя 14
- Запуск изделия 15
- Остановка изделия 15
- Пиление с протягом и пиление с нажимом 15
- Использование зубчатого упора 16
- Использование техники пиления 16
- Пиление бревна на земле 16
- Использование техники обрезки веток 17
- Пиление бревна с опорой с обеих сторон 17
- Пиление бревна с опорой с одной стороны 17
- Использование техники валки деревьев 18
- Поддержание безопасного расстояния 18
- Очистка ствола и подготовка пути отхода 19
- Расчет направления валки 19
- Валка дерева 20
- Выполнение направляющего пропила 20
- Использование метода безопасного угла 20
- Недопил 20
- Высвобождение застрявшего дерева 21
- Обрезка деревьев и ветвей находящихся в напряженном состоянии 22
- Эксплуатация изделия в условиях низкой температуры 22
- Введение 23
- График технического обслуживания 23
- Рукоятки с подогревом 545g mark ii 550xpg mark ii 23
- Техническое обслуживание 23
- Электрический подогрев карбюратора 545g mark ii 550xpg mark ii 23
- Проверка дроссельного регулятора и стопора дроссельного регулятора 25
- Проверка переднего щитка для рук и включения тормоза цепи 25
- Проверка тормоза цепи 25
- Проверка тормозной ленты 25
- Техническое обслуживание и проверки защитных устройств изделия 25
- Проверка глушителя 26
- Проверка переключателя запуска остановки 26
- Проверка системы гашения вибраций 26
- Проверка уловителя цепи 26
- Проверка щитка для правой руки 26
- Autotun 27
- Autotune 27
- Замена поврежденного или изношенного шнура стартера 27
- Натяжение возвратной пружины 28
- Очистка воздушного фильтра 28
- Установка корпуса стартера на изделие 28
- Pitch d 29
- Заточка цепи пилы 29
- Информация о направляющей шине и цепи пилы 29
- Проверка свечи зажигания 29
- Заточка режущих звеньев 30
- Общая информация о заточке режущих звеньев 30
- Общая информация о настройке ограничителя глубины 31
- Регулировка натяжения цепи пилы 31
- Регулировка ограничителя глубины 31
- Проверка кольцевой звездочки 32
- Проверка смазки цепи пилы 32
- Смазка игольчатого подшипника 32
- Проверка направляющей шины 33
- Проверка режущего оборудования 33
- Очистка системы охлаждения 34
- Регулировка расхода масла для смазки цепи 34
- Рекомендованные настройки для масляного насоса 34
- Система очистки воздуха 34
- Техническое обслуживание топливного бака и бака с маслом для смазки цепи 34
- Двигатель не запускается 35
- Поиск и устранение неисправностей 35
- Двигатель запускается но затем снова останавливается 36
- Подготовка изделия для длительного хранения 36
- Технические данные 36
- Транспортировка и хранение 36
- Отдача и радиус закругляющей вершины направляющей шины 38
- Принадлежности 38
- Рекомендуемое режущее оборудование 38
- Цепь пилы с пониженной отдачей 38
- Оборудование для заточки и углы заточки 40
- Декларация соответствия ес 41
- Www husqvarna com 44
