6. УСТРОЙСТВО СТАНКА

Станок представляет собой переносное электромеханическое устройство

(рис. 1, 2). Приводом является однофазный коллекторный электродви-

гатель с двойной изоляцией. Питание осуществляется с помощью кабеля

от однофазной сети переменного тока с защитным (заземляющим)

проводом.

Станок собран на литом основании 10 со стальными несущими стойками

6 по углам. По стойкам 6 и винтам подъёма 3 ножевого вала при помощи

рукоятки 1 перемещается рабочая платформа 12.

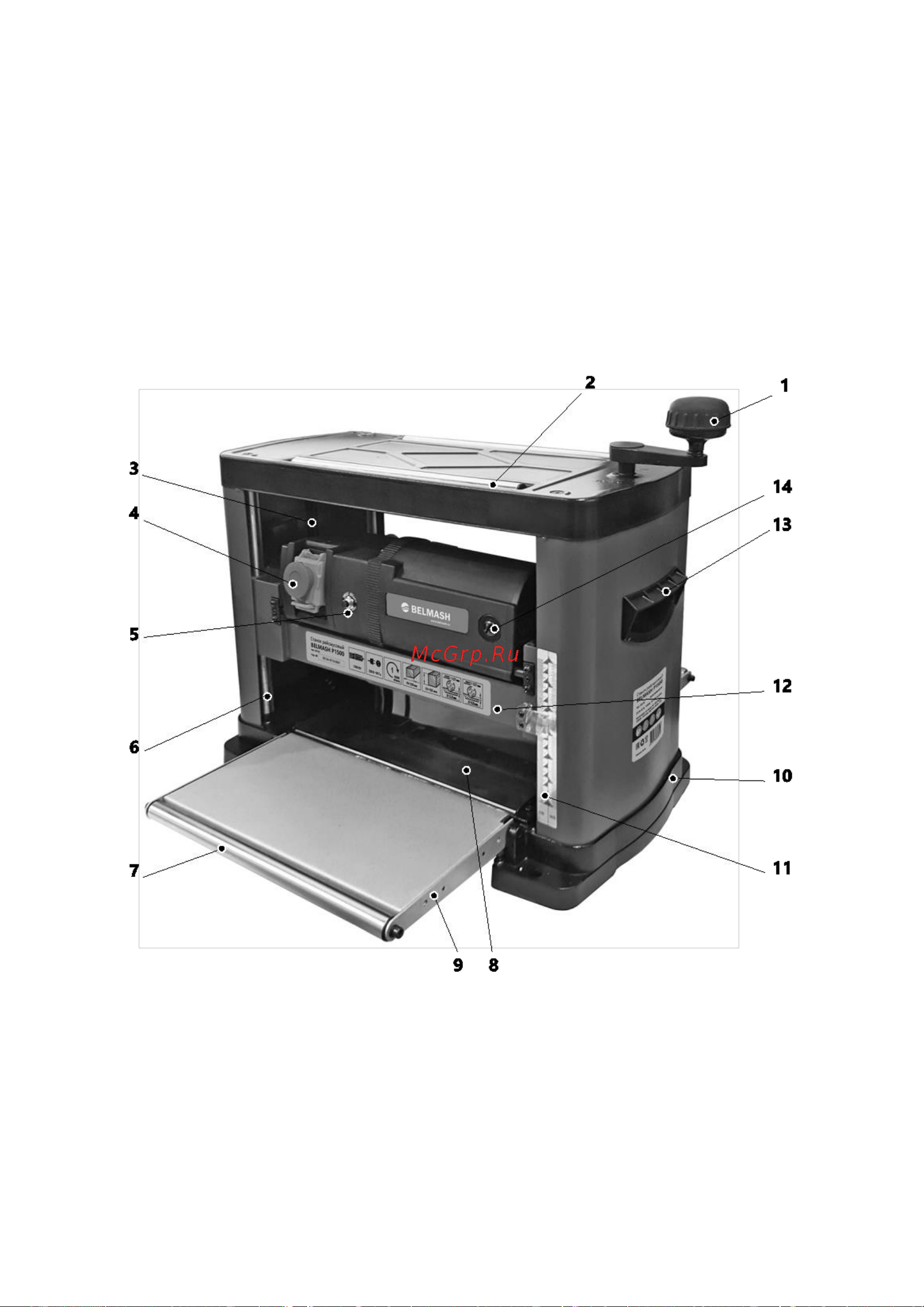

Рисунок 1. Основные элементы станка BELMASH P1800

1 – рукоятка регулировки глубины строгания, 2 – протяжной ролик, 3 – винт подъема

ножевого вала, 4 – выключатель, 5 – токовый предохранитель, 6 – стойка несущая,

7 – ролик вспомогательный, 8 – рабочий стол, 9 – удлинитель рабочего стола,

10 – основание, 11 – шкала глубины строгания, 12 – платформа рабочая,

13 ― ручка для переноски, 14 – щеткодержатель
